上海南外滩环卫大楼新建工程项目桩基及围护工程

上海南外滩环卫大楼新建工程项目桩基及围护工程

1

工程概况

项目概况如下:

拟建黄浦区中山南路 1157 号,东至油车码头街,南侧和西侧至南浦大桥公共体育中心,北至中山南路。新建 1 幢地下 2 层、地上 5 层的环卫设施用房大楼。项目总建筑面积 17900.9平方米,其中地上建筑面积 12813.1 平方米,地下建筑面积 5087.8 平方米。



FCW五轴搅拌桩工程应用案例十七

2

FCW五轴水泥土搅拌桩止水围护

基坑挖深 27m,基坑采用五轴搅拌桩为地下连续墙的成槽护壁,坑内贴边采用五轴搅拌桩做裙边及敦式加固。

FCW五轴搅拌桩工程应用案例十七

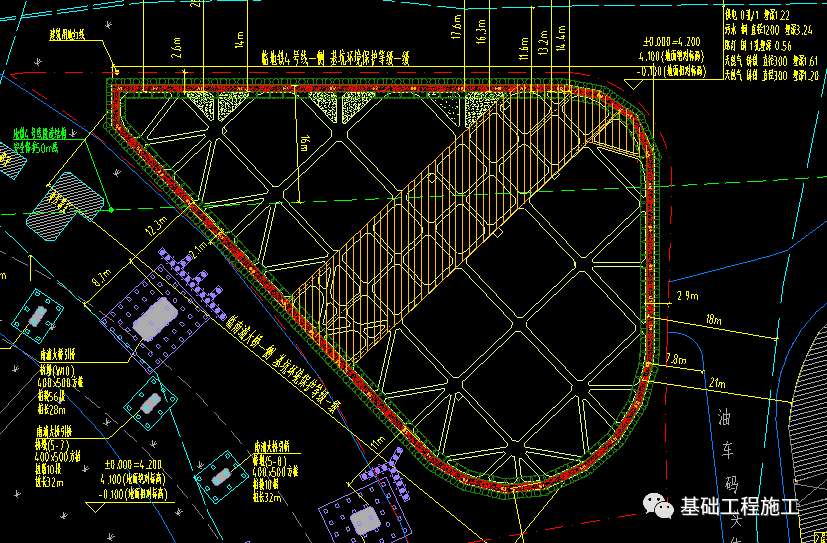

基坑围护平面图

FCW五轴搅拌桩工程应用案例十七

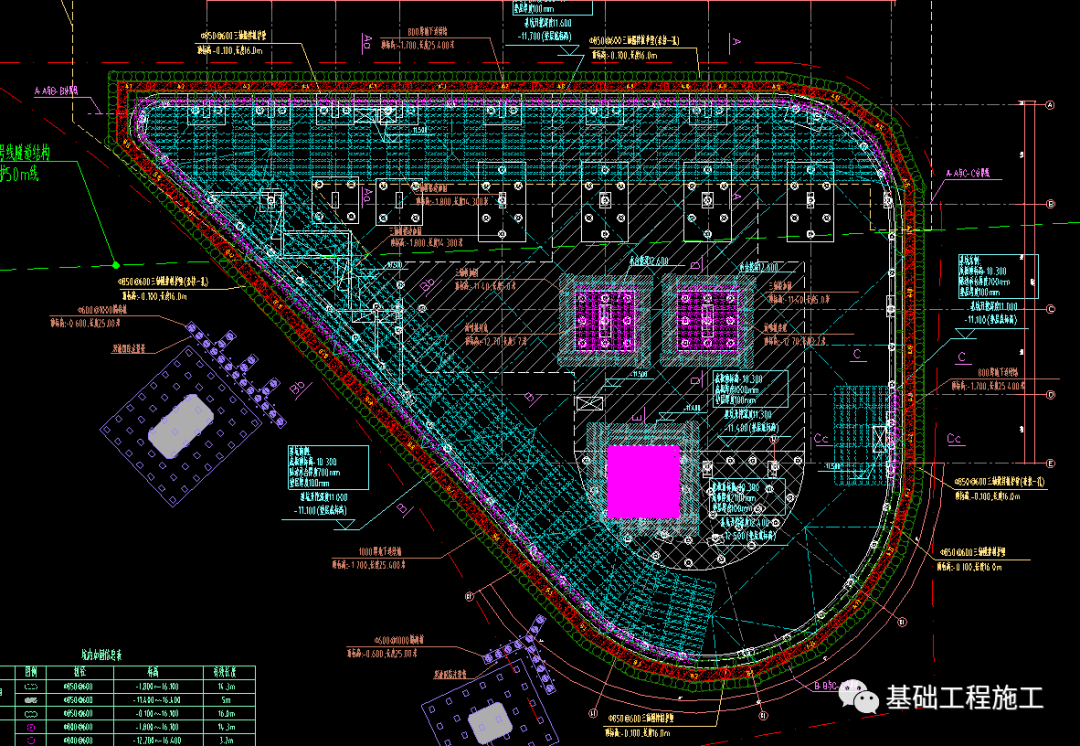

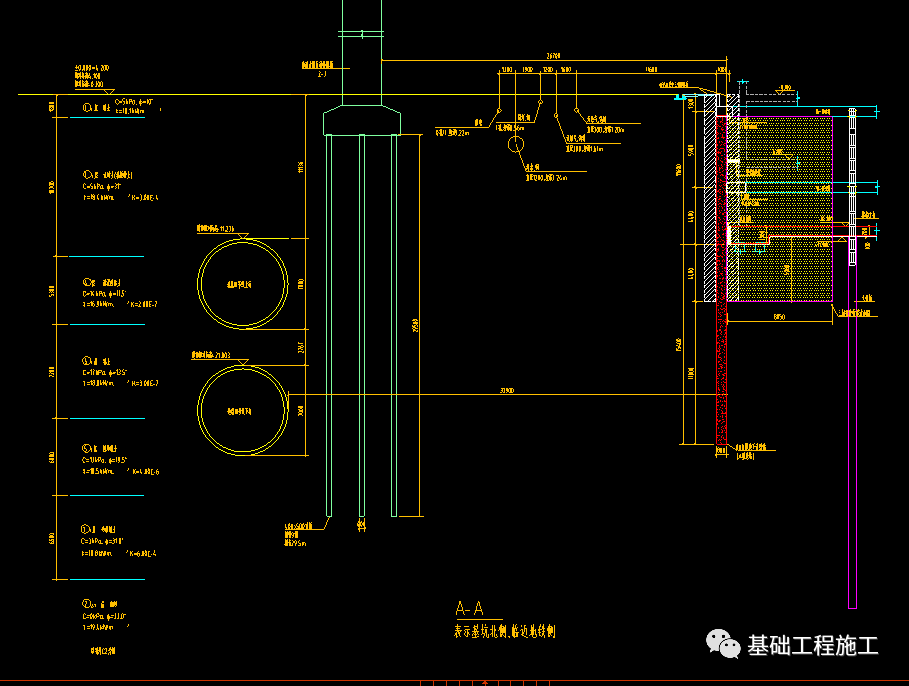

五轴搅拌桩裙边加固图

3

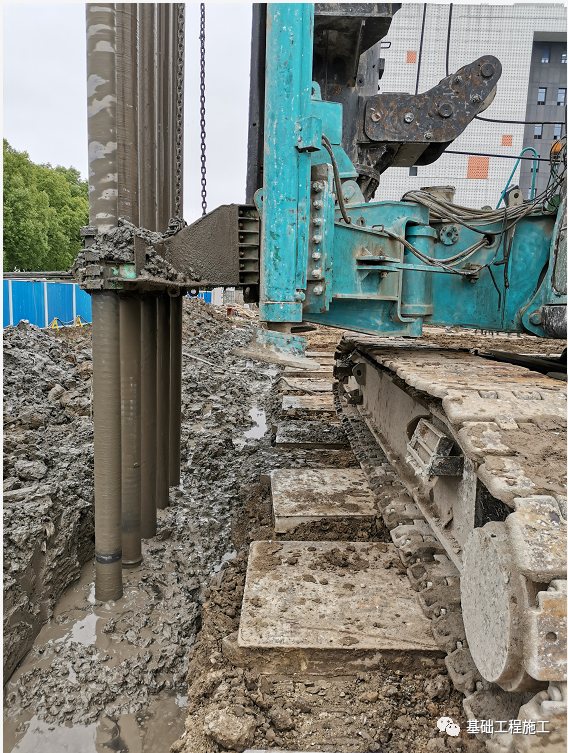

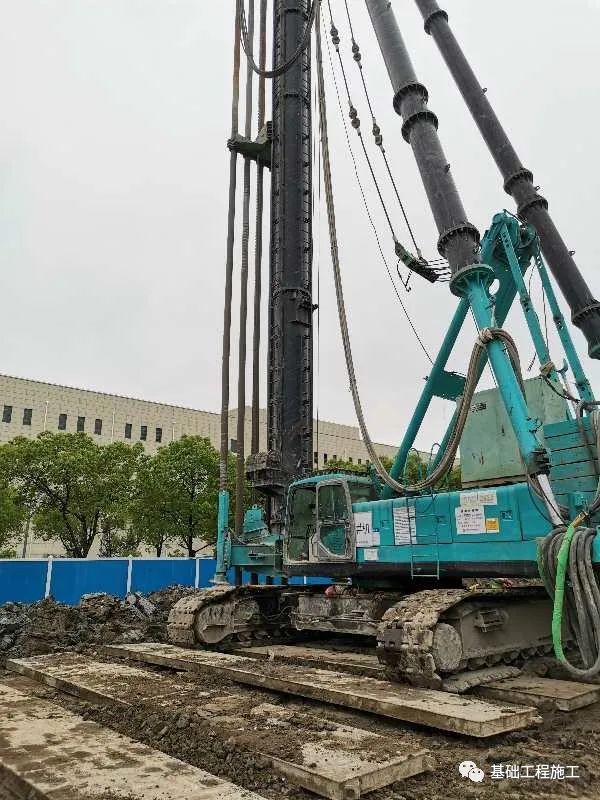

施工现场图

FCW五轴搅拌桩工程应用案例十七FCW五轴搅拌桩工程应用案例十七FCW五轴搅拌桩工程应用案例十七

FCW工法

FCW五轴搅拌桩工程应用案例十七

技术基本原理

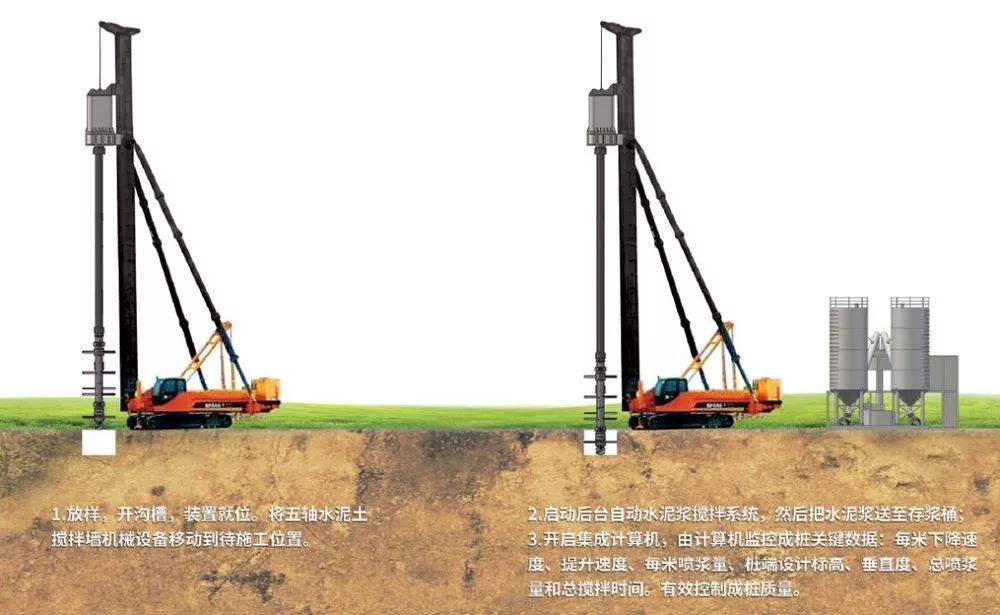

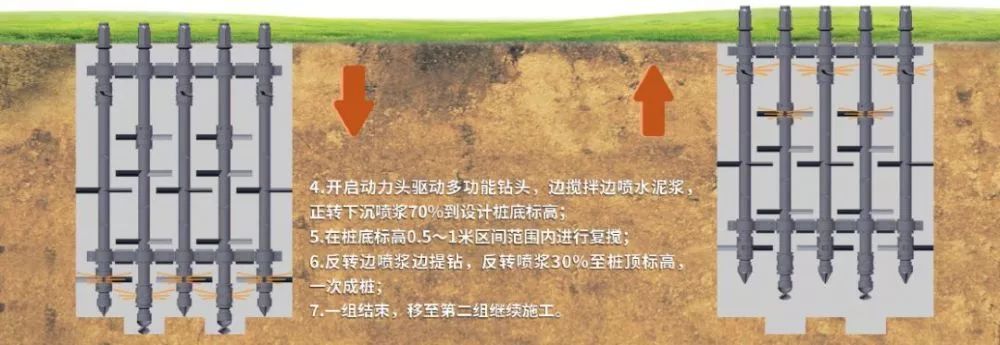

无置换五轴水泥土搅拌桩(墙)采用上下喷浆式工艺,将水泥与土体原位强制搅拌,提高搅拌的均匀性,避免加固土体上下流动;搅拌下沉时下喷浆口喷浆,搅拌上升时上喷浆口喷浆;搅拌下沉过程中通过土层平衡系统超前按置换率取出原状土体,实现加固土体水土压力的平衡;一下一上(两次搅拌与两次喷浆同步)完成一幅桩墙施工;依次搭接或套打施工,直至完成全部桩墙。

FCW五轴搅拌桩工程应用案例十七

技术特点

1、 采用5根并排钻杆的布置形式,提升了一次作业功效,有效减少搭接冷缝的出现;

2、采用钻杆内喷浆方式,可在下沉掘进的同时进行搅拌,提升搅拌功效;

3、配备变频电机的送浆系统,人为控制不同深度变量喷浆,随时调节浆量

4、桩架具有步履式或履带式的自动行走功能,降低了劳动强度,提升了作业功效;

5、采用桩土非置换模式,较双轴搅拌桩节省施工时间,较三轴搅拌桩造价更低,环境污染小。

6、钻进深度可达45m(普通双轴搅拌桩机只能钻进约18m)。

FCW五轴搅拌桩工程应用案例十七

FCW五轴搅拌桩工程应用案例十七

适用范围

可用于水闸、泵站等水利工程地基处理(正常固结的淤泥与淤泥质土、粉土、饱和黄土、素填土、黏性土以及无地下河的饱和松散砂土等)。技术规模化可应用于水利工程基坑的止水帷幕、地下连续墙槽壁加固、围护墙(内插芯材)、软土地基加固等。

来源:基础工程施工
