南翔镇浩翔路以东、智翔路以北地块FCW五轴水泥搅拌桩

南翔镇浩翔路以东、智翔路以北地块(1 2-0 1)商业办公项目



§1.1 工程概况

一、项目概况

主体建筑:1 112F 商业楼框架结构、3 35F 商业楼框架结构、2 3F 办公楼框架结构、1 57F 办公楼框架结构。

基础形式:桩基础形式。

二、基坑概况

基坑围护周长479m,基坑面积8961㎡

本工程±0.000相当于绝对标高4.800m,拟建场地地坪相对标高为-0.500m,地库坑底相对标高为-6.700m,基坑开挖深度为6.20m

三、周边环境概况

拟建南翔镇浩翔路以东、智翔路以北地块(1 2-0 1)商业办公项目”位于嘉定区智翔路以北、芳菊路以南、浩翔路以东、芳礼路以西。基坑呈“B”型,东西向长边边长160m,短边南北向边长72m。基坑周边有市政管线、市政道路和河道。

FCW五轴水泥搅拌桩隔水帷幕应用案例一

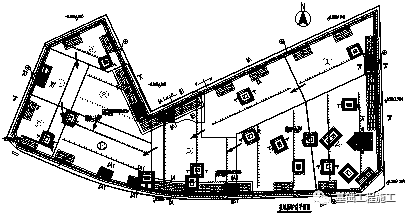

周边环境图



FCW五轴水泥搅拌桩隔水帷幕应用案例一

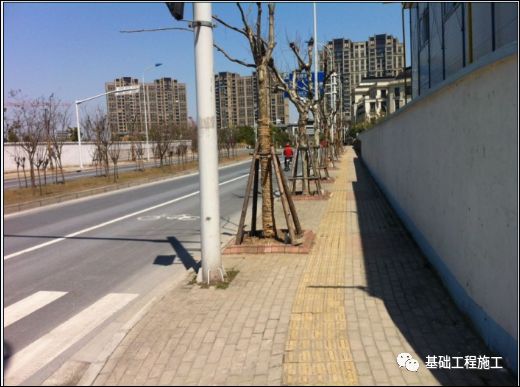

基坑东侧



红线:基坑围护边线距离用地红线2.0m左右。
邻近建、构筑物及道路:红线外5m为芳礼路。道路下埋设有多条市政管线,依次为:

管线

孔径(m)

埋置深度(m)

距离基坑边(m)

距离红线(m)

雨水

0.8

1.0~1.5

4

2

信息导管

/

1.0~1.5

8

6

上水管

0.3

1.0~1.5

9

7

污水管

0.3

1.0~2.0

17

15

天然气

0.2

1.0~2.0

21

19

电缆线

/

1.0~1.5

22

20



FCW五轴水泥搅拌桩隔水帷幕应用案例一

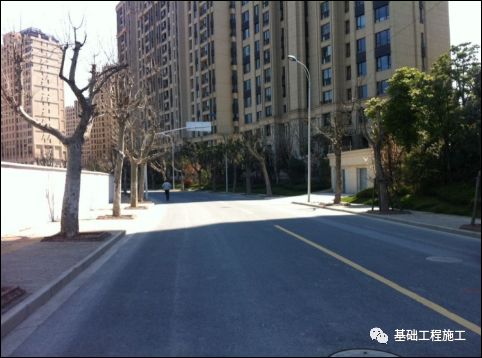

基坑南侧

红线:基坑围护边线距离用地红线2.0m左右。
邻近建、构筑物及道路:红线外3为智翔路。道路下埋设有多条市政管线,依次为:

管线

孔径(m)

埋置深度(m)

距离基坑边(m)

距离红线(m)

信息导管

/

1.0~1.5

3

1

上水管

0.3

1.0~1.5

4

2

雨水

0.8

1.0~1.5

8

6

污水管

0.3

1.0~2.0

12

10

天然气

0.2

1.0~2.0

16

14

电缆线

/

1.0~1.5

17

15

FCW五轴水泥搅拌桩隔水帷幕应用案例一

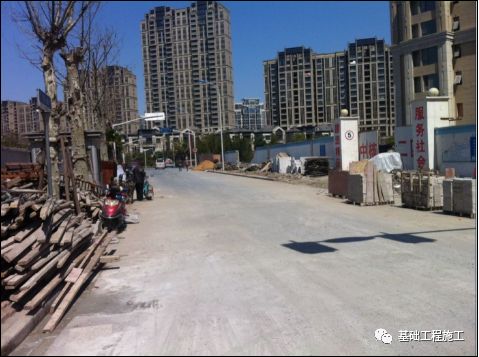

基坑西侧

红线:基坑围护边线距离用地红线2.0m左右。
邻近建、构筑物及道路:红线外5m为浩翔路。道路下埋设有多条市政管线,依次为:

管线

孔径(m)

埋置深度(m)

 距离基坑边(m)

距离红线(m)

信息导管

/

1.0~1.5

10

8

上水管

0.3

1.0~1.5

11

9

雨水

0.8

1.0~1.5

15

13

污水管

0.3

1.0~2.0

23

10

天然气

0.2

1.0~2.0

27

25

电缆线

/

1.0~1.5

28

26

FCW五轴水泥搅拌桩隔水帷幕应用案例一

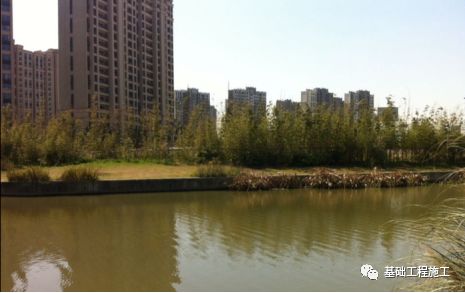

基坑北侧

红线:基坑围护边线距离用地红线2.0m左右。
邻近建、构筑物及道路:红线外1.1m为防汛通道,围护边线距离河道最近14.5m



§1.2工程地质概况

1)拟建场地位于长江三角洲入海口东南前缘,其地貌属于上海地区五大地貌单元中的滨海平原类型;本次勘察期间,拟建场地基本为空地,场地西侧为浩翔路、东侧为芳礼路、南侧为智翔路、北侧为河流。实测勘探孔孔口标高在3.71~5.33m 之间,场地地势整体较为平坦,地势较平坦基坑周边存有市政管线、市政道路及河道。

2)拟建场地浅部地下水属于潜水类型,其水位动态变化主要受控于大气降水和地面蒸发。由于潜水与大气降雨和地表水的关系十分密切,故水位呈季节性波动,因此潜水水位高低主要取决于降雨量的大小和雨期持续时间。上海市年均地下水高水位埋深为0.50m,低水位埋深为1.50m,设计可根据要求选择合适的地下水位埋深。

3)不良地质情况:

⑴暗浜

本次勘察期间拟建场地内分布有2 条暗浜(详见附图3)。位于场地东南部的暗浜,宽度约为15.0m,层底标高为0.601.37m,厚度0.91.5m;位于场地东部的暗浜,宽度约为11.0m,层底标高为0.971.12 m,厚度0.91.5m(详见工程地质剖面图)。暗浜处浜土含有机质,有臭味,以粘性土为主,土质极差,施工时均应予以清除。

⑵明浜

拟建场地南部分布有一条明浜,东部分布有一条明浜。拟建场地南部明浜,自然斜坡,实测河浜宽约7.520.0m,水面标高为3.27m,浜土层顶有约0.60m 的灰色淤泥,浜底相应标高约1.171.47m;拟建场地东部明浜,自然斜坡,实测浜宽约11.0m,水面标高为3.44m,浜土层顶约有0.8m 厚的淤泥,浜底相应标高约1.271.44m。浜土呈软塑~流塑状,土质不均,工程地质性质极差,施工时均应予以清除,其断面情况详见《工程地质剖面图》(附图4-19)。

⑶古河道

本次勘察结果表明,拟建场地曾遭受过古河流的冲刷和切割,导致场地西北角⑥层缺失,在⑥层缺失地段后期沉积较厚的⑤层土。古河道具体分布情况详见附图3“拟建物及勘探点平面位置图

4)基坑开挖所涉及的层层土质:

本项目基坑开挖深度约6.2m,开挖深度范围内土层为1 层填土、2 层浜填土、②层褐黄~灰黄色粘土、④层灰色淤泥质粘土,基坑底坐落在第④层灰色淤泥质粘土中,基底以下对基坑及围护结构有影响的地基土层主要为④层灰色淤泥质粘土、⑤层灰色粘土。基坑开挖影响深度范围内土层除②层土外,其余土层均对基坑稳定性不利。①1 层填土夹少量碎石等,结构松散,在基坑施工中极易产生坍塌,施工时应予以清除;2 层浜填土,含有机质,呈软塑~流塑状,尤其是明浜位置浜底分布有淤泥,土性极差,施工时均应予以清除;④层软粘性土,具有含水量高、孔隙比大、强度低、渗透性差的特点,基坑开挖时极易产生流变、蠕变现象,导致土体结构破坏、强度降低、变形增加。⑤层软弱粘性土亦在本基坑开挖影响深度范围内,设计应注意其强度低、具有流变和触变特性等不良特性对基坑稳定的影响。

5)场地地层分布主要有以下特点:

1层杂填土,层厚1.102.80m,层顶标高5.333.71m。含少量碎石、砖块及植物根茎等,下部以粘性土为主,结构松散、土质不均。

2层浜土,层厚0.901.60m,层顶标高3.041.90m。含有机质,有臭味,明浜处土层顶部为淤泥,土质极差。

②层粘土,层厚0.701.80m,层顶标高3.661.99m,滨海~河口、褐黄~灰黄色、很湿,可塑,高等压缩性,含氧化铁锈斑及铁锰质结核,土质较均。

④层淤泥质粘土,层厚6.908.50m,层顶标高2.010.60mQ42滨海~浅海。灰色,饱和,流塑,高等压缩性,含云母、有机质,局部夹少量粉性土薄层,土质均匀。

⑤层粘土,层厚3.5010.90m,层顶标高-5.14-7.49m,滨海、沼泽。灰色,很湿,软塑,高等压缩性,含云母、有机质、少量泥质结核,局部夹较多粉性土,土质较均。

⑥层粉质粘土,层厚2.106.30m,层顶标高-9.81-14.47m,河口、胡泽、灰色,稍湿,可塑,高等压缩性,含氧化铁斑点,局部夹少量粉性土薄层,土质较均。

6)表:基坑围护设计参数表

土层

固结快剪

重度γkN/m3

渗透系数(建议值)

内聚力Ck(kPa)

内摩擦角φk()

KCm/s

②粘土

18

14.5

18.1

5.00E-07

④淤泥质粘土

11

10.5

16.7

6.00E-07

⑤粘土

14

12.5

17.3

5.00E-07

⑥粉质粘土

35

19

19.4

/

注:以上表格内数值参考《岩土工程勘察报告》。



§1.3 基坑支护设计方案

本案地库基坑普遍开挖深度6.2m。基坑周长479m,面积8961㎡。基坑周边存在市政道路、市政管线及河道,周边环境有保护要求,本案重点保护对象为市政道路、管线及河道。

基坑四周离用地红线较近,周边存在市政道路及河道。故采用SMW工法+一道支撑工艺。方案中排桩选用单排Ф0.85m五轴水泥土搅拌桩内插H型钢工艺,桩身插入坑底以下1.4倍开挖深度,型钢采用HN700×300型钢,型钢隔一插一。坑顶设置C30钢筋混凝土冠梁,角支撑采用Ф609×14钢管支撑,对撑和长度较长的角撑C30钢筋混凝土支撑,部分支撑跨度较大的竖向设置型钢立柱桩,并在支撑与支撑之间设置联系杆件,从而保证支撑不出现平面失稳问题。

FCW五轴水泥搅拌桩隔水帷幕应用案例一

FCW五轴水泥搅拌桩隔水帷幕应用案例一

FCW五轴水泥搅拌桩隔水帷幕应用案例一FCW五轴水泥搅拌桩隔水帷幕应用案例一



§1.4 实施概况

(一)搅拌桩设计

五轴水泥土搅拌墙采用 P.O 42.5 级普通硅酸盐水泥,水泥掺量宜取13%,根据土层情况,水灰比在 0.8~1.2之间。在特别软弱的淤泥和淤泥质土中应适当提高水泥掺量。建议水灰比0.8。搅拌桩28d无侧限抗压强度标准值不小于0.8MPa

(二)搅拌桩施工

水泥土搅拌墙采用φ800五轴搅拌桩设备进行施工,搅拌桩成桩应采用一喷一搅的施工工艺,在桩体范围内做到水泥搅拌均匀。

2)开工前对五轴水泥土搅拌桩沿线进行探障,确定障碍物的大小,进行清理,障碍物过大,清理后用不含块石及建筑垃圾素土分层回填,压实。

3)五轴水泥土搅拌桩施工时桩机就位应对中,平面允许偏差应为±40mm,立柱导向架的垂直度偏差不应大于0.5%

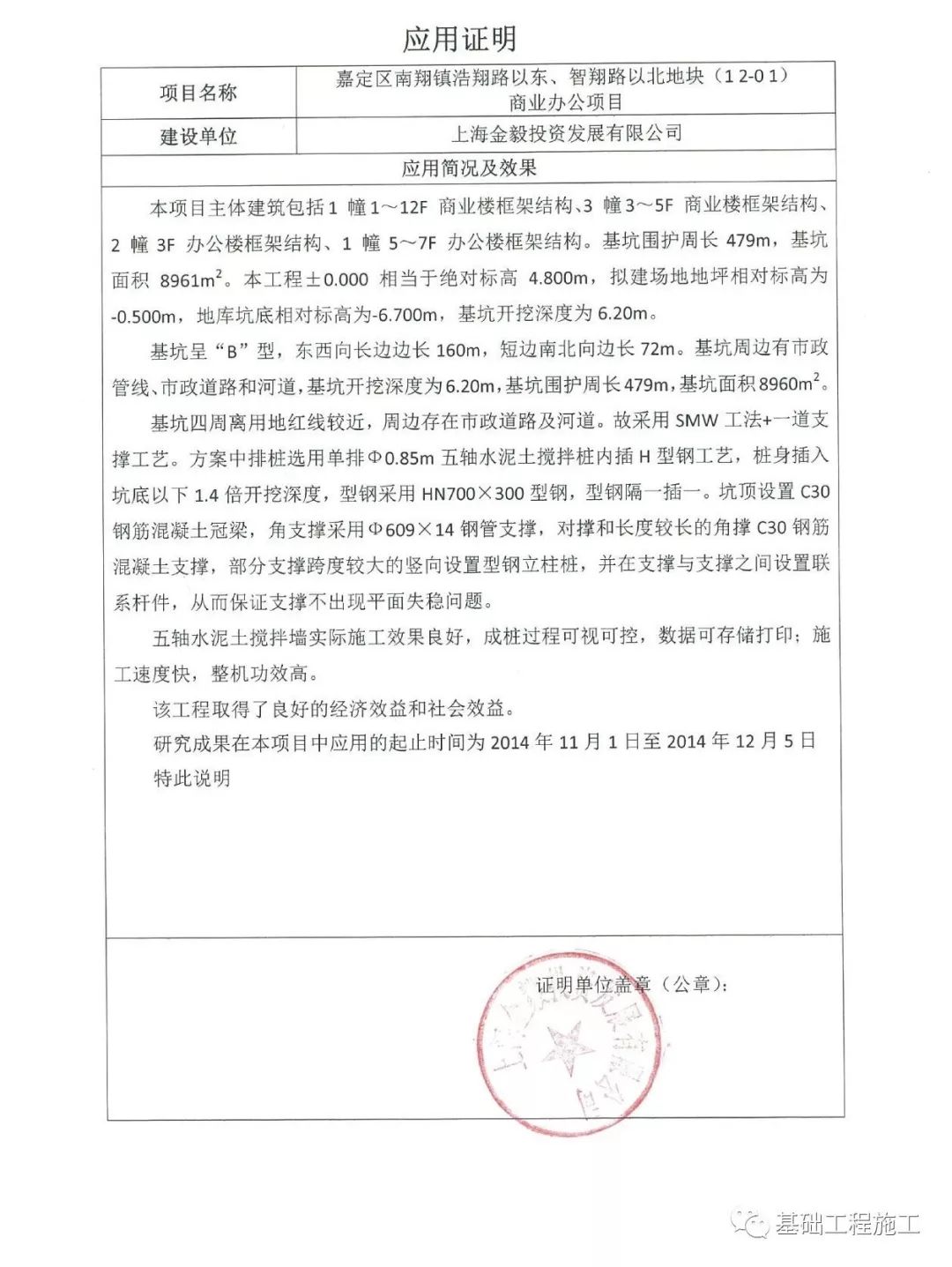

§1.5 应用证明
