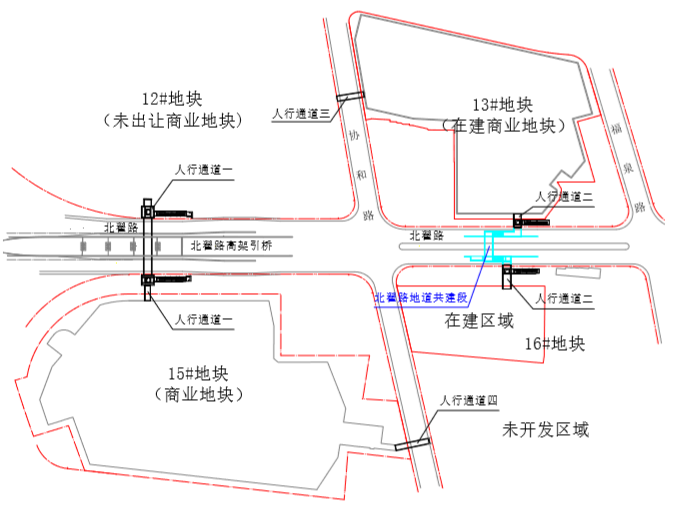

工程总平面图
（1）位置：位于北翟路（协和路以西），连接12号地块和15 号地块。
（2）地下通道采用矩形顶管法施工，下穿北翟路和北翟路高架引桥，北翟 路道路红线宽度为 70m，在红线北侧设置顶管工作井，红线南侧设置顶管接收井。人行地道总长度约 129m，主通道外净宽 10.4m，内净宽 9m，呈南北走向下穿北翟路，在道路红线南北两侧绿化带内各设一组楼扶梯出入口。
（3）在南侧与15号地块连接，在北侧预留12号地块的接口。

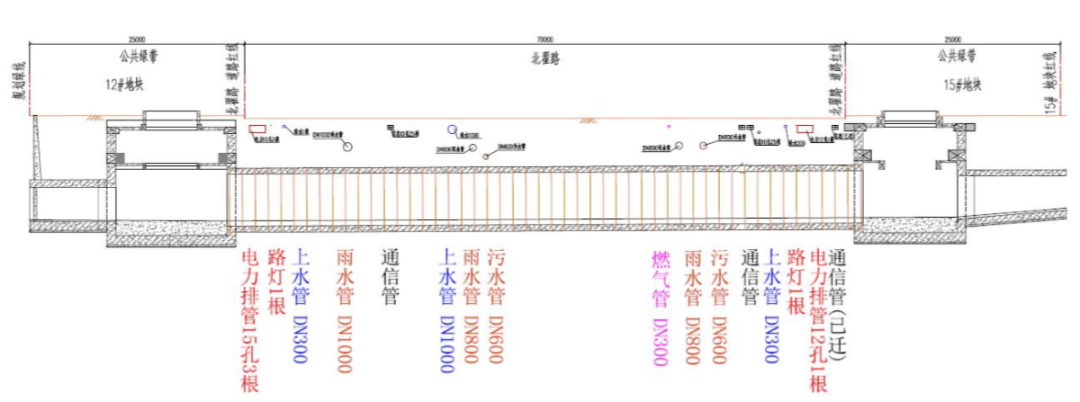

人行地道一现状管线图
2、施工区域管线众多，施工过程中需对管线变形进行跟踪监测。

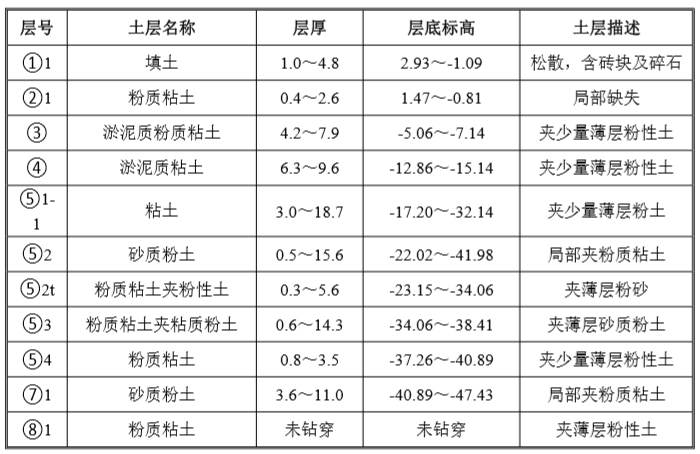

1、顶管出洞加固因顶管加固范围内存在电力排管、路灯管线、上水管、雨水管等管线，管线 平行敷设，间距较小，无法采用常规工艺进行加固，因此采用 MJS 工法进行加固。其中，围护与电力排管之间采用一排Φ2400mm@1700mm全圆MJS工法进行加固， 加固范围自地面以下 23m 至管线底部 0.5m，管线底 0.5m 至地面采用Φ2400mm 半 圆 MJS 进行加固，喷射方向对准围护背离管线；电力排管与Φ200 波纹管之间采用一排Φ3600mm@2600mm 全圆 MJS 进行加固，加固范围自管节底部 4m 至管线部0.5m；Φ100 电缆外侧采用一排Φ3600mm@2600mm 半圆 MJS 进行加固，喷射方向对准围护，加固范围自管节底部 4m 至管线底部 0.5m；三排 MJS 工法桩相互搭接，形成整体。
2.电力箱涵保护 在距离顶管接收井围护边 3.9m 处存在一处电力箱涵，如下图所示：

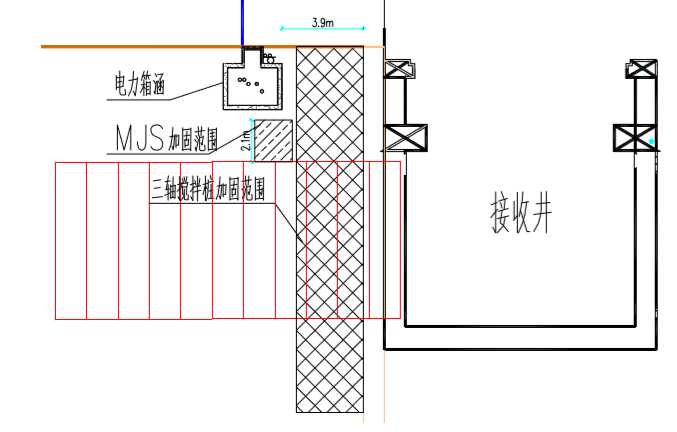

电力箱涵与顶管接收井位置关系图

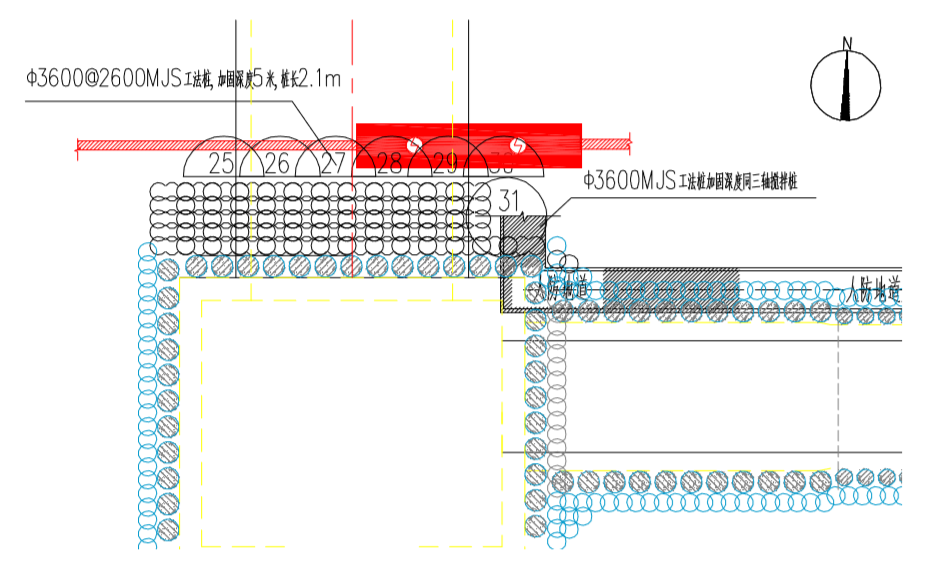

接收井与人防地道位置关系图
4、施工时，需将管线位置排摸清楚后方可成孔。成孔时，靠近围护结构的Φ2400mm 全圆 MJS 工法需采用套管成孔，避免钻孔灌注桩塌方造成的影响。其余桩位工程钻机预先在地面上钻直径为 200mm 的孔，然后通过这个孔进行旋 喷作业，同时对吸浆量进行监控，防止过量吸浆(MJS工法可通过地层压力控制吸浆量)；
5、施工时倒吸出的泥浆，由返浆管送入临时泥浆箱，再从临时泥浆箱排入浆池，待泥浆硬化后干土外运。
