房子都震裂了!

引  言


拉森钢板桩作为一种新型建材,在建桥围堰、大型管道铺设、临时沟渠开挖时作挡土、挡水、挡沙墙;在码头、卸货场作护墙、挡土墙、堤防护岸等,工程上发挥重要作用。拉森钢板桩做围堰不仅绿色、环保而且施工速度快、施工费用低,具有很好的防水功能。随着近年来国家基础建设的加大投入,城市发展,市区施工的噪音,震动问题日渐凸显。以下是南昌市一道路施工,由于开挖较深,使用拉森钢板桩挡护,但是在振动锤施工过程中影响周边房屋,疑似导致周边老旧房屋开裂的案例。在此给相关设计单位参考静压施工的方法,排除可能存在的隐患。



房子都震裂了!

来源:中国江西网

记者 涂文华 文/图

2018年6月12日


   中国江西网讯 近日,家住南昌市洪都北大道728号的葛先生向记者反映,因洪都大道高架快速化改造工程项目施工导致居民楼多处出现裂纹。在其多次反映后,项目部暂停了施工。然而,6月11日早上,在还没改善施工方案的情况下,施工方再次强行施工,引发居民强烈不满,并报警处理。当日,记者对此事进行调查采访。


房子都震裂了!


  • 投诉

道路施工致墙体出现裂纹

    6月11日,葛先生向记者反映,4月份,洪都大道高架快速化改造工程项目就开始在他们家楼下作业。为支持南昌市重点项目建设,居民们都做足了承受夜间施工带来的噪声准备。

    然而,不久后,该小区这栋靠近洪都北大道的居民楼居民发现,他们要承受的远不止噪声,房屋安全问题更是让他们忧心忡忡。

    “近一个月内,施工方开始打地桩。施工时,说发生地震一点都不为过。家里的楼板就上下跳动,茶几上的杯子能直接摔落到地下,我们甚至怕房子会被震塌了。”葛先生称,5月中旬,他们发现家里的墙面开始出现一条条裂缝,便立即找到施工方,为避免墙体大范围的出现裂纹,经协商,施工方决定暂停施工,考虑改进施工方案。

    葛先生说:“11日早上,他们又开始施工,我们前去阻拦,但他们不听,最后听说我们报警了才停止。就他们早上施工的情况来看,方案应该还没有得以改善。”

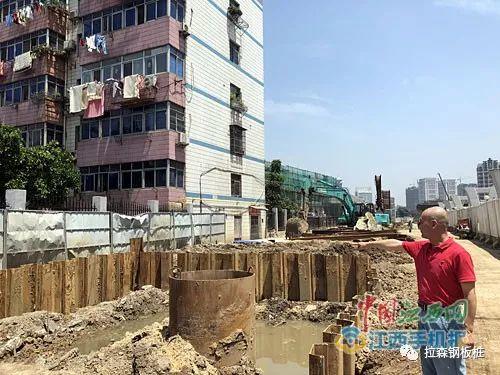

   房子都震裂了!施工路段紧挨居民楼

  • 现场

房屋内外墙均有裂纹

    据葛先生介绍,该栋居民楼原属于某单位宿舍楼,始建于上世纪90年代,按当时的建设标准,该栋楼层板面为预制板结构,抗震效果确实不是很强,一旦碰上这类剧烈震动的施工,出现问题的可能性会很大。

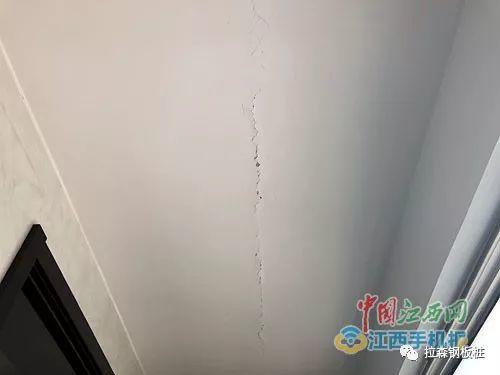

    记者在葛先生四楼的家中看到,在其最靠近路面一侧房间的墙体周边出现了细小裂纹,甚至在客厅、阳台等没有吊顶装修的楼层板面也有裂纹。

    同样,记者在该栋楼靠路面一侧的二三楼的住户家也看到了裂纹。三楼的住户章女士称,只要施工作业,她家地面上就会掉一层白墙石灰粉。

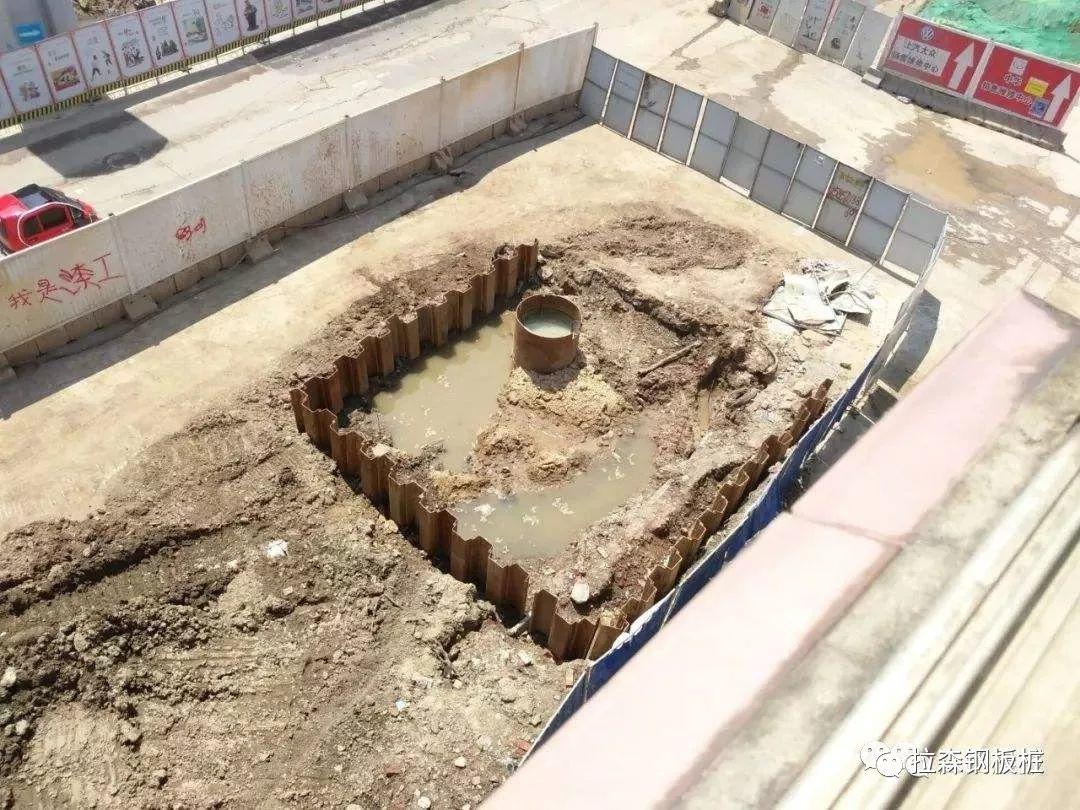

    记者进入施工现场看到,施工挡板距该栋楼仅有1米左右,而深达4米的“地基坑”距该栋楼不过3米。此外,该栋楼外墙距该“地基坑”最近处还有一条裂纹从底部一直往上延伸。

房子都震裂了!

楼层板面开裂


  • 施工方

将优化施工工艺

    随后,记者来到负责该路段施工的中铁八局集团有限公司项目部进行采访。

    中铁八局一名杨姓负责人称,几日前便已接到居民反映,了解情况后,考虑到居民楼开裂问题,项目部已经停止了该路段的打桩施工操作。“同时,我们已经将情况上报到(洪都大道快速化改造工程)设计单位与监理单位。”

    那为何早上依旧有打桩施工的情况呢?对此,该负责人表示,并不知情,会对此事进行调查。

    针对高架桥打桩施工处距离洪都北大道728号居民楼仅有3米左右的间距一事,杨姓负责人解释称,该路段属于高架桥加宽段,两边将建设上下桥的匝道,从而导致两者之间的间隔变狭小,再加上该路段地下为沙层,施工方要对道路进行深挖,为了防水工作,必须进行打桩施工。

    那么,前期是否进行勘察,作出保障居民楼的安危措施?该负责人称,中铁八局作为施工单位,根据设计方案进行施工,先前的勘查与设计工作是由其他单位承担

    对于开裂的具体情况,杨姓负责人表示并不是很清楚,“由于是老的房屋,具体的裂缝是由于打桩引起的还是以前的,这个事情我们现在也不好说,需要调查。”

    最终,中铁八局集团有限公司项目部承诺将停止该路段的打桩施工,并将优化施工工艺,采取静压钢板桩,施工期间将不再影响居民楼,“具体的方案还要看设计单位的具体设计。”

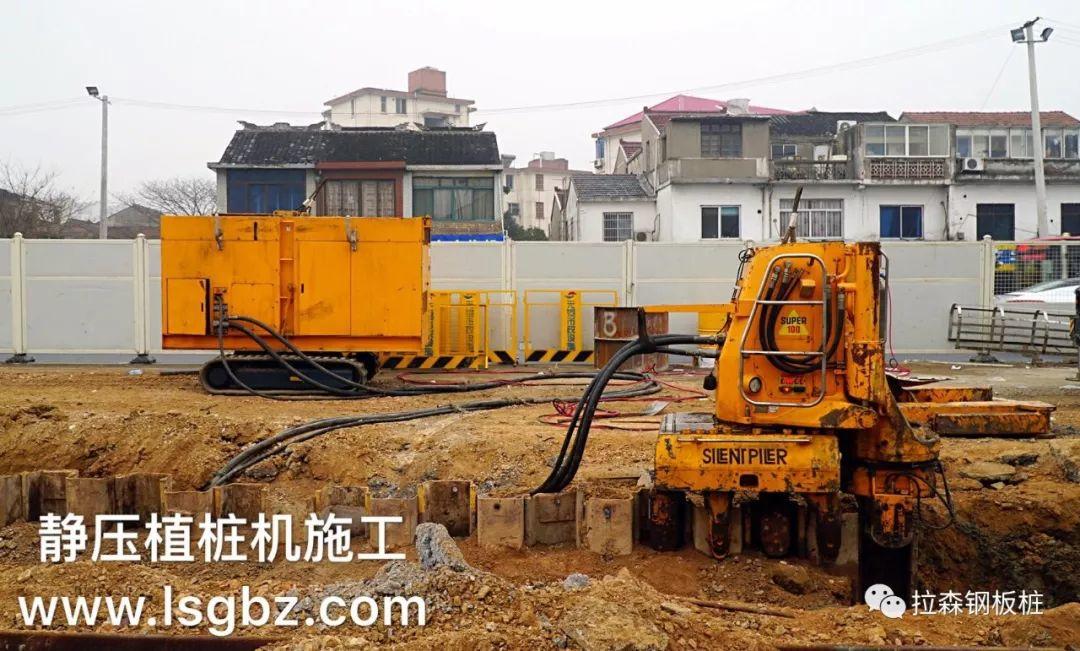

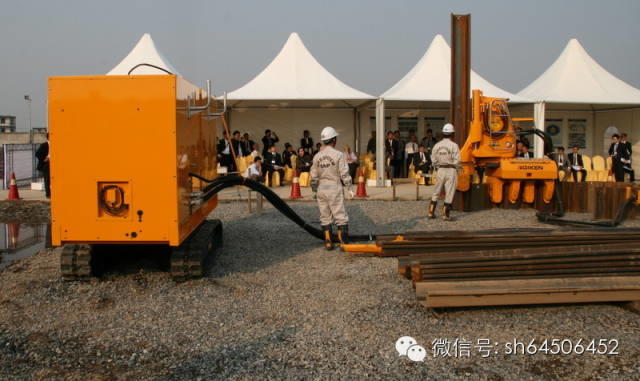

静压植桩机施工(非现场图)

房子都震裂了!

无振动,无噪音,近距离,低净空,运输方便



房子都震裂了!


扩展阅读


静压植入工法

点击上方蓝色文字查看完整版

房子都震裂了!

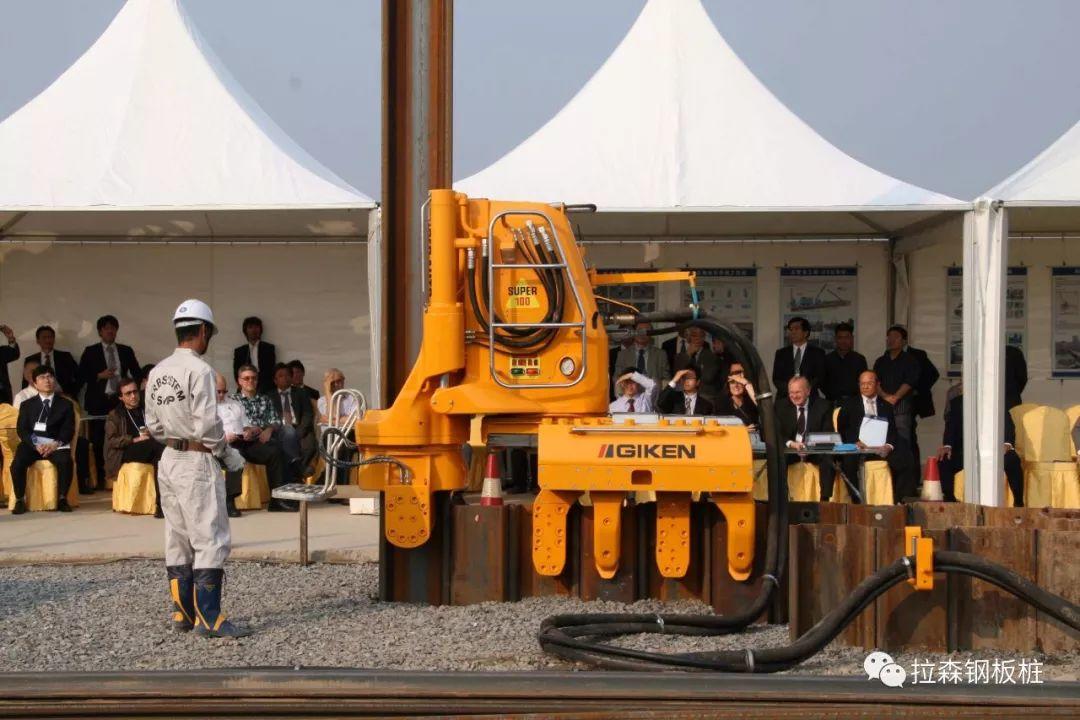

GIKEN技研

静压植桩机


静压植桩机应用了与各类传统型打桩机完全不同的桩基贯入工艺机理。静压植桩机采用的是通过夹住数根已经压入地面的桩(完成桩),将其拔出阻力作为反力,利用静载荷将下一根桩压入地面的“压入机理”。

施工过程无振动,噪音小、精度高且施工作业面小,在地下管线密集老化及对噪音较敏感的医院、学校等区域施工可以取得良好的施工效果,可以弥补振动打桩法的不足,在城市管道施工及其他支护开挖工程中,两种施工方法互相结合,解决施工过程中遇到的难题,在保证进度的前提下,把施工对城市环境影响降到最低。

房子都震裂了!

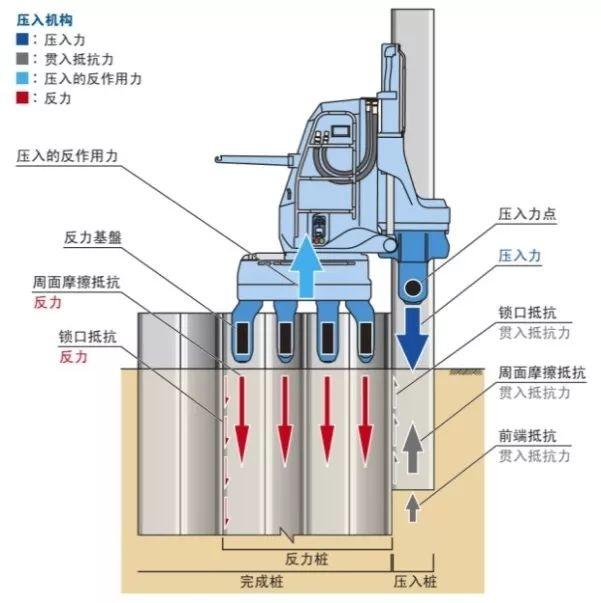

工艺原理图

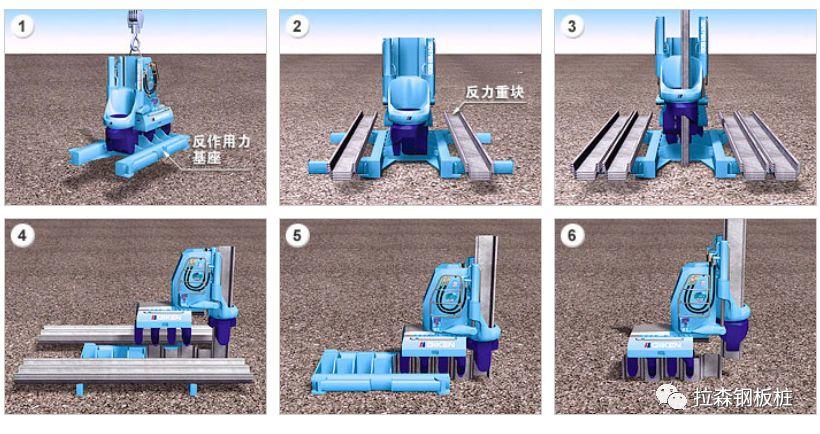

初期压入

工程初期,由于没有完成桩可供利用,所以通常都是利用(反作用力基座)来完成初期反力桩的压入。将静压植桩机水平设置于反作用力基座之上,根据土质条件,桩的长度,将反力重块放置于反作用力基座的两侧,利用其总的重量作为反力压入第一支桩。之后每次完成压入作用之后,使静压植桩机自走前移,依次抓住植入的完成桩,当机身完全移到初期反力桩上后撤除反力重块与反作用力基座,完成初期压入。

房子都震裂了!

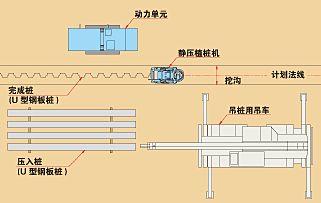

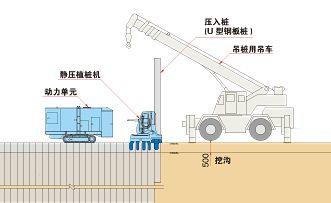

机器布局

房子都震裂了!

房子都震裂了!


房子都震裂了!


钢板桩施工质量

1)轴线

    静压植桩机施工过程中采用红外线导向,夹头可以控制一定的旋转角度,轴线偏差能够很好地控制,轴线偏差一般能控制在±3cm之内。

2)垂直度

静压植桩机相比于振动植桩机夹点位置更低,能够更好地控制垂直度。


环保性

静压植桩机靠静压力植入钢板桩,没有强烈噪音和振动,不影响附近的地下管线,现场测定噪音为70-80dB(测量位置距静压植桩机1m,动力单元3m,吊车4.5m),且主要来源为吊车、动力单元噪音。


安全性

静压植桩机是嵌住已经完成压入的钢板桩,所以不会发生像其他大型机械倾倒的现象,静压植桩机施工作业靠液压力转化为动力,能较好的避免机械伤害,高空坠落等常见的危害,拉森桩靠吊车起吊,吊车也配置了起重指挥人员,起重作业也有保障。

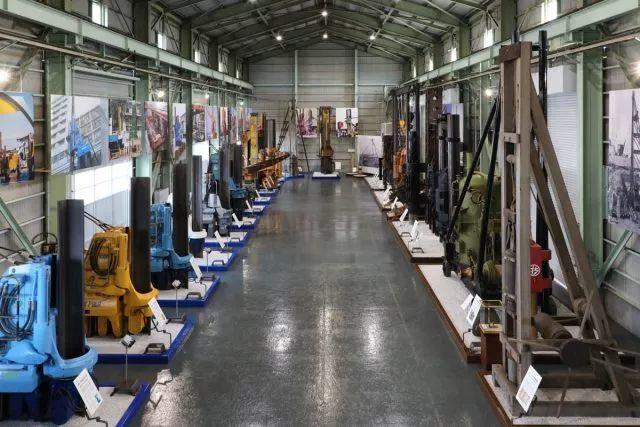

世界桩机博物馆

点击上方蓝色文字阅读完整版

世界上唯一可以了解打桩机历史和施工原理发展过程的博物馆


房子都震裂了!


世界桩机博物馆是世界上唯一能够通过展示来自各国的26台珍贵机器,了解世界桩机的历史和建筑原理变化的唯一博物馆。

打桩是建设基础设施,挡土墙,堵水挡墙等不可缺少的部分。 过去,打桩工程以“打击”或“震动”为代价,给建筑机械造成了很大的施工污染,以此来换取现代民族的突破。 然而,1975年,技研公司发明的世界上第一台无污染的桩式压桩机“沉默桩机”,已经消除了施工污染,开创了桩的新使用领域。

在整个打桩机的历史上,从制造的角度来看,无论国内还是国外,都是很多人都感兴趣的设备。

房子都震裂了!


房子都震裂了!

编辑整理:项敏
