TRD工法、CSM工法被列入《建筑业10项新技术》

住房城乡建设部关于做好

《建筑业10项新技术（2017版）》

推广应用的通知

各省、自治区住房城乡建设厅，直辖市建委，新疆生产建设兵团建设局：

为贯彻落实《国务院办公厅关于促进建筑业持续健康发展的意见》（国办发[2017]19号），加快促进建筑产业升级，增强产业建造创新能力，我部组织编制了《建筑业10项新技术（2017版）》，现印发给你们，请做好推广应用工作，全面提升建筑业技术水平。

中华人民共和国住房和城乡建设部

2017年10月25日

建筑业10项新技术

（2017版）

前言

为促进建筑产业升级，加快建筑业技术进步，住房和城乡建设部工程质量安全监管司组织国内建筑行业百余位专家，对《建筑业10项新技术（2010）》进行了全面修订。

本文件与2010年版相比主要变化如下：

——将“混凝土技术”和“钢筋及预应力技术”合并为“钢筋与混凝土技术”。

——新增装配式混凝土结构技术。

——将“防水技术”扩充为“防水技术与围护结构节能”技术。

——升级更新绿色建筑、建筑防灾减灾、建筑节能、建筑信息化等相关内容。

——适用范围以建筑工程应用为主，每项技术具有一定适用性、成熟性与可推广性。

目录

1 地基基础和地下空间工程技术

2 钢筋与混凝土技术

3 模板脚手架技术

4 装配式混凝土结构技术

5 钢结构技术

6 机电安装工程技术

7 绿色施工技术

8 防水技术与围护结构节能

9 抗震、加固与监测技术

10 信息化技术

(完整版点击底部 阅读原文 下载)

节选

1 地基基础和地下空间工程技术

1.7 型钢水泥土复合搅拌桩支护结构技术

1.7.1 技术内容

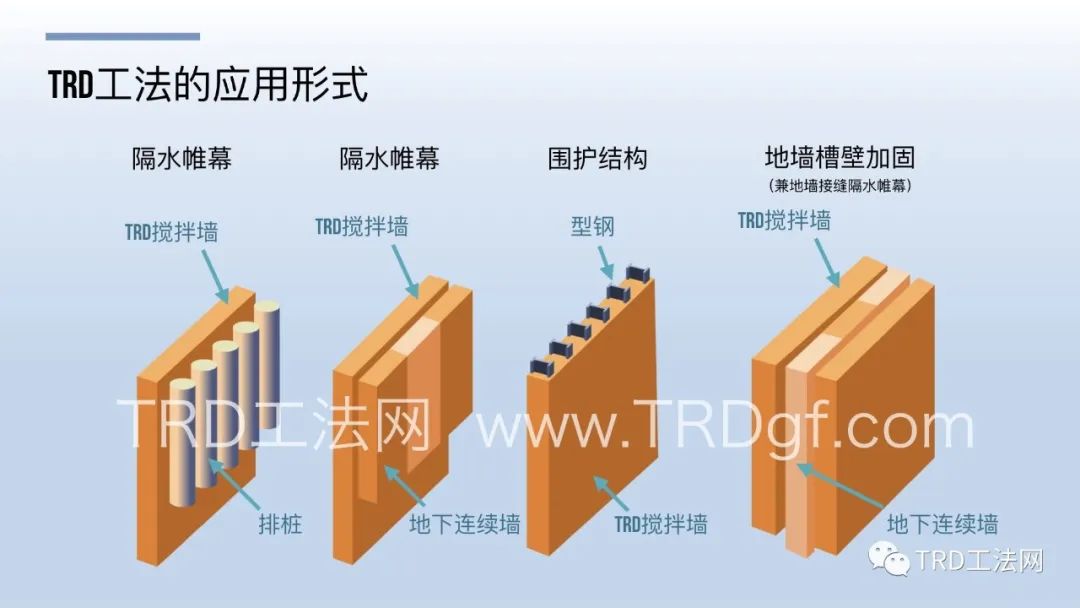

型钢水泥土复合搅拌桩是指：通过特制的多轴深层搅拌机自上而下将施工场地原位土体切碎，同时从搅拌头处将水泥浆等固化剂注入土体并与土体搅拌均匀，通过连续的重叠搭接施工，形成水泥土地下连续墙；在水泥土初凝之前，将型钢（预制混凝土构件）插入墙中，形成型钢（预制混凝土构件）与水泥土的复合墙体。型钢水泥土复合搅拌桩支护结构同时具有抵抗侧向土水压力和阻止地下水渗漏的功能。

近几年水泥土搅拌桩施工工艺在传统的工法基础上有了很大的发展，TRD工法、双轮铣深层搅拌工法（CSM工法）、五轴水泥土搅拌桩、六轴水泥土搅拌桩等施工工艺的出现使型钢水泥土复合搅拌桩支护结构的使用范围更加广泛，施工效率也大大增加。

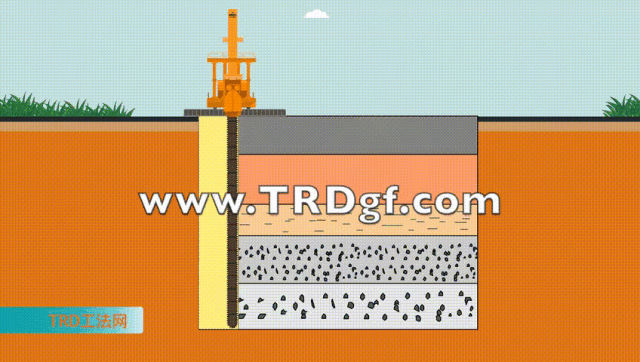

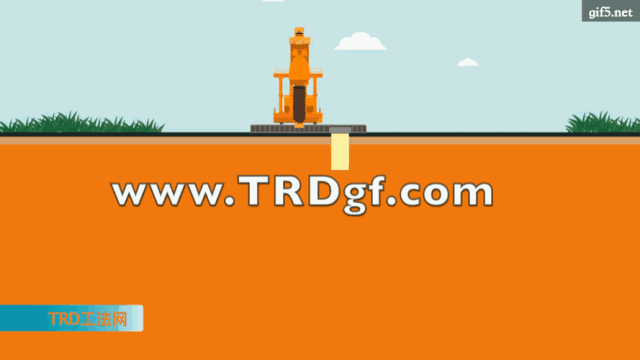

其中TRD工法（Trench－Cutting& Re-mixing Deep Wall Method）是将满足设计深度的附有切割链条以及刀头的切割箱插入地下，在进行纵向切割横向推进成槽的同时，向地基内部注入水泥浆以达到与原状地基的充分混合搅拌在地下形成等厚度水泥土连续墙的一种施工工艺。该工法具有适应地层广、墙体连续无接头、墙体渗透系数低等优点。

双轮铣深层搅拌工法（CSM工法），是使用两组铣轮以水平轴向旋转搅拌方式、形成矩形槽段的改良土体的一种施工工艺。该工法的性能特点有：（1）具有高削掘性能，地层适应性强；（2）高搅拌性能；（3）高削掘精度；（4）可完成较大深度的施工；（5）设备高稳定性；（6）低噪声和振动；（7）可任意设定插入劲性材料的间距；（8）可靠施工过程数据和高效的施工管理系统；（9）双轮铣深层搅拌工法（CSM工法）机械均采用履带式主机，占地面积小，移动灵活。

1.7.2 技术指标

（1）型钢水泥土搅拌墙的计算与验算应包括内力和变形计算、整体稳定性验算、抗倾覆稳定性验算、坑底抗隆起稳定性验算、抗渗流稳定性验算和坑外土体变形估算；

（2）型钢水泥土搅拌墙中三轴水泥土搅拌桩的直径宜采用650mm、850mm、1000mm，内插H形钢或预制混凝土构件；

（3）水泥土复合搅拌桩28d无侧限抗压强度标准值不宜小于0.5MPa；

（4）搅拌桩的入土深度宜比型钢的插入深度深0.5～1.0m；

（5）搅拌桩体与内插型钢的垂直度偏差不应大于1/200；

（6）当搅拌桩达到设计强度，且龄期不小于28d后方可进行基坑开挖；

（7）TRD工法等厚度水泥土搅拌墙28d龄期无侧限抗压强度不应小于设计要求且不宜小于0.8MPa；水泥宜采用强度等级不低于P.O 42.5级的普通硅酸盐水泥，水泥土搅拌墙正式施工之前应通过现场试成墙试验以确定具体施工参数（材料用量和水灰比等）。

（8）双轮铣深层搅拌工法（CSM工法）成槽设备在施工过程中采用泥浆护壁来防止槽壁坍塌；膨润土泥浆的配合比通常为70~90kg/m³（取决于膨润土的质量），泥浆密度约为1.05kg/cm³，粘度要超过40s（马氏漏斗粘度）。

主要参照标准：《型钢水泥土搅拌墙技术规程》JGJ/T199、《建筑基坑支护技术规程》JGJ120等。

1.7.3 适用范围

该技术主要用于深基坑支护，可在粘性土、粉土、砂砾土使用，目前在国内主要在软土地区有成功应用。

1.7.4 工程案例

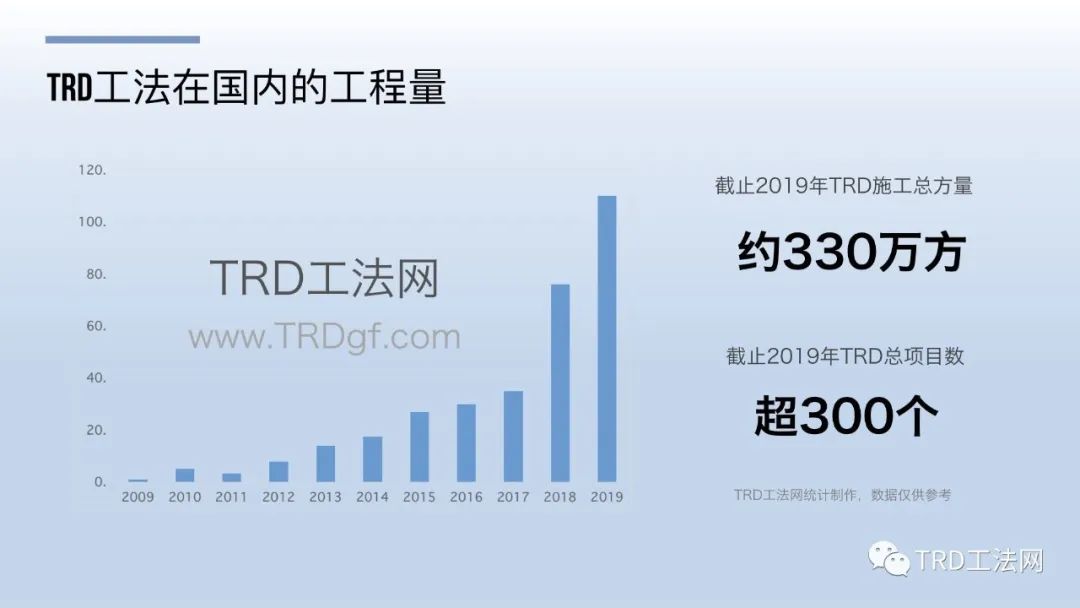

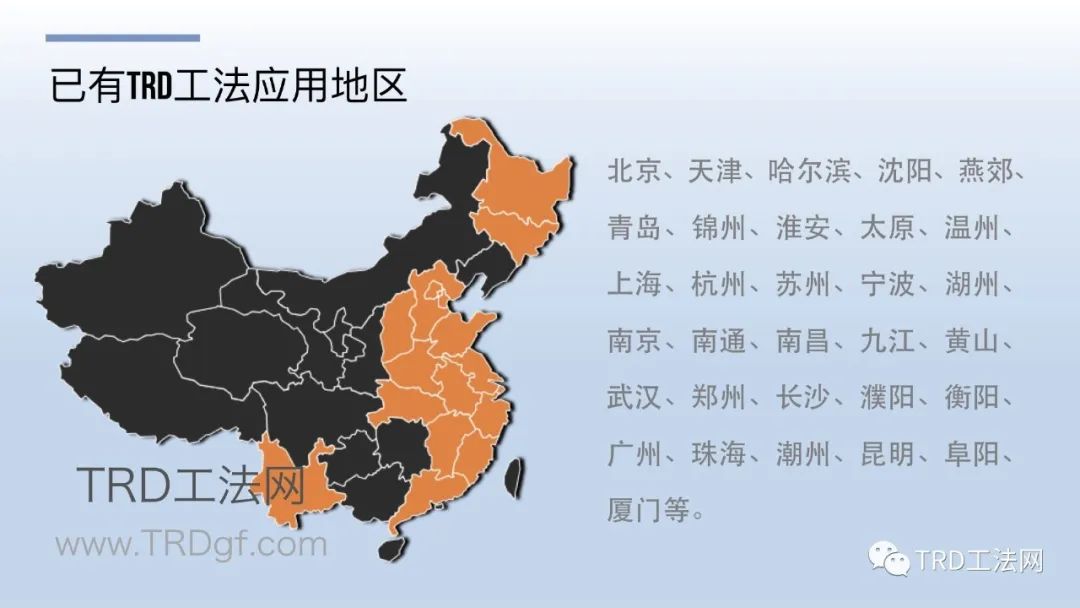

上海静安寺下沉式广场、国际会议中心、地铁陆家嘴车站、地铁2号线龙东路延伸段、上海梅山大厦、天津地铁二、三号线工程、天津站交通枢纽工程。TRD工法已在上海、天津、武汉、南昌等多个深大基坑工程中成功应用，超深可达60m；双轮铣深层搅拌工法（CSM工法）在天津医院、地铁2号线红旗路站联络线工程、世纪广场、华润紫阳里停车厂等工程中应用。
