深基坑支护新技术现状及展望

深基坑支护新技术现状及展望
摘要

对深基坑支护中的复合土钉墙、新型地下连续墙、排桩支护(桩-锚式、桩-撑式、双排桩、”桩墙合一”)、逆作法、紧邻建筑物”零占位”基坑支护方法、人工冻结法、联合支护(土钉墙 桩锚、土钉墙 桩撑、土钉墙 地下连续墙等)进行了归纳总结;重点分析了新型地下连续墙,包括”两墙合一”地下连续墙、渠式切割深层搅拌水泥土地下连续墙(TRD)工法、双轮铣深层搅拌水泥土地下连续墙(CSM)工法、加筋水泥土地下连续墙(SMW)工法、钢管桩连续墙(WSP)工法、挖掘土再利用地下连续墙(CRM)工法、超薄型防水地下连续墙(TRUST)工法、预制地下连续墙、预应力钢管混凝土桁架围护桩墙;总结了现有深基坑支护新技术、新工艺、新方法的特点、适用范围、应用情况等,提出了在使用新技术、新工艺时应注意的问题,并对新型深基坑支护技术今后的发展趋势、研究方向进行分析和展望。研究结论可为深基坑支护技术的发展及工程设计施工提供指导和参考。



关键词

TRD工法;深基坑; 复合土钉墙支护; 新型地下连续墙; 排桩支护; 逆作法

0 引言

随着中国经济的增长、科技的进步、城市化进程的加速,对地下空间资源的开发利用及改造已成为社会发展的重要战略之一。地下空间开发的规模越来越大,对深基坑支护技术的要求也越来越高,基坑不断向“深大近方向发展已成为必然趋势。为了保证复杂环境下基坑施工、主体地下结构和基坑周边环境的安全,践行绿色环保施工、建设生态文明社会的发展理念,对基坑侧壁、周边土体、周围环境的支挡、加固及保护措施的要求就越来越高,为此,深基坑开挖与支护引起了各方面的广泛重视,新的技术、方法、工艺也随之不断涌现。深基坑支护新技术一般是在原有支护技术上产生的,为弥补原有支护技术存在的缺点与不足,对原有技术进行优化,扩展支护的应用范围,使其适应不同的施工环境,确保基坑施工、主体地下建筑物结构物及周边环境的安全,使其达到安全、适用、经济、绿色环保的目的。

1 深基坑支护新技术发展现状

深基坑支护技术在岩土工程领域是一个实践性很强而又富有变化的课题,近些年来随着建设规模的扩大和地下空间资源的改造、利用,深基坑支护技术在,原有的基础,上有了很大的发展和突破,并在工程实践中得以广泛应用。目前常用的支护方式主要分为5类,即墙-撑式、桩-撑式、桩-锚式、复合土钉支护、联合支护。根据不同的工程地质条件、水文地质条件及场地环境条件等,目前在深基坑支护工程中使用的新技术主要有复合土钉墙、新型地下连续墙、排桩支护(桩锚、桩撑、双排桩、“桩墙合一”)、逆作法、紧邻建筑物“零占位”基坑支护方法、人工冻结法、联合支护(土钉墙十桩锚、土钉墙十桩撑、土钉墙十地下连续墙等)。新型地下连续墙主要包括“两墙合一”地下连续墙、渠式切割深层搅拌水泥土地下连续墙(TRD)工法、双轮铣深层搅拌水泥土地下连续墙(CSM)工法、加筋水泥土地下连续墙(SMW)工法、钢管桩连续墙(WSP)工法、挖掘土再利用地下连续墙(CRM)工法、超薄型防水地下连续墙(TRUST)工法、预制地下连续墙、预应力钢管混凝土桁架围护桩墙。

1.1 复合土钉墙支护技术

复合土钉墙支护技术是在土钉墙基础上发展起来的一种先进、易于施工、经济合理、综合性能突出的深基坑支护新技术。该技术是将土钉墙与一种或几种单项支护技术或止水技术有机组合成的复合支护体系,突破了土钉墙不能应用的领域,同时继承了土钉墙的许多优点,主要由土钉、预应力锚杆、微型桩、止水帷幕、挂网喷射混凝土面层、原位土体等要素构成,适用于黏土、粉质黏土、粉土、砂土、碎石土、全风化及强风化岩,地层中局部夹有淤泥质土也可采用。在软土地层中基坑开挖深度不宜大于6m,其他地层中直立开挖深度不宜大于13m,可放坡时开挖深度不宜大于18m。复合土钉墙支护能力强,可作超前支护,同时兼备支护、止水等效果,具有安全、经济、方便等优越性,得到了设计单位和施工单位的青睐。

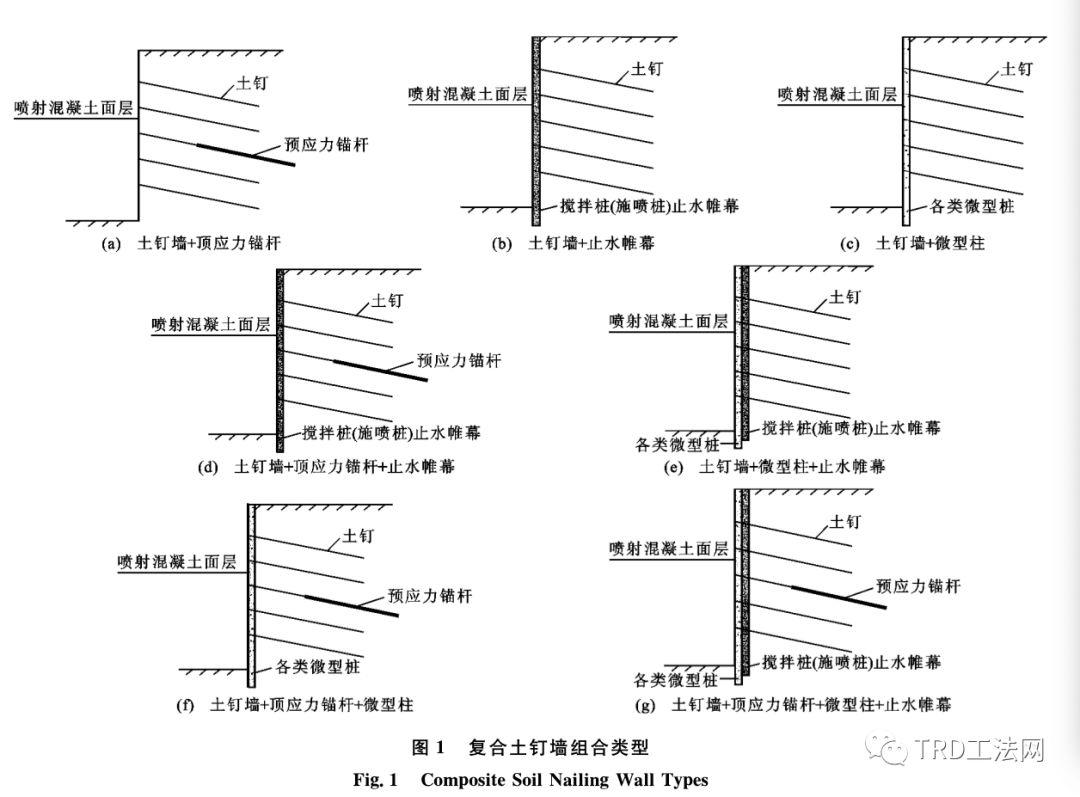

复合土钉墙形式多样,每种组合类型都有各自的优缺点和适用范围,可根据土层特性、基坑深度、周边条件的限制以及工程需要进行灵活的有机结合。在实际工程中主要有7种组合类型。

深基坑支护新技术现状及展望

前3种复合土钉支护形式较为常用,其中预应力锚杆复合土钉支护是近年来应用最广,也是相当有发展潜力的复合支护形式,能大大提高基坑的稳定性。当基坑开挖深度越大,变形控制要求越高,工程地质条件和场地环境条件越复杂时,复合土钉墙组合形式就越复杂。随着工艺技术的不断提高和工程实践的需求,复合支护形式也在不断改进优化。为节约工期、减少工程造价,改进了预应力锚杆复合土钉墙的腰梁,采用同一排中预应力锚杆和土钉间隔布置的复合土钉墙技术。为了提高支护结构的稳定性,改变支护结构的破坏模式,产生了疏排桩-土钉组合支护结构。为了发展新型的节能环保型基坑支护技术,产生了毛竹复合土钉墙等,大量的工程应用表明,在软土、富水、特殊土地区以及地质条件较复杂的地方,该技术也是可行的。复合土钉墙具有传统土钉墙无法比拟的优点,可用于安全等级为一级的基坑,已成为深度不超过18m的基坑中使用率最高的支护结构。需要注意的是在开挖坑中坑、旧城改造地下工程、基坑开挖过程中地下水渗流作用等作业条件下对复合土钉墙的安全性有较大的影响,设计时应对地质条件、环境条件做充分考虑。

1.2 新型地下连续墙

深基坑墙-撑式支护结构中,地下连续墙以其墙体刚度大、整体性能高、防渗效果好、施工速度快、噪声小等优点,被越来越多地用于超深基坑工程中。为了满足工程建设的需求和时代的步伐,GFRP筋、TRD工法、TRUST工法、CRM工法、CMW工法等新材料、新工艺、新技术越来越多地用在地下连续墙结构中。

1.2.1 “两墙合一”地下连续墙

“两墙合一”地下连续墙是一种将围护结构与主体结构合二为一的深大基坑围护技术,是一种集围护、防渗、承重和地下室结构外墙于一体的围护结构形式,具有十分显著的技术和经济效益,近些年来广泛应用于高层建筑地下室、地下车库、地铁、船坞等地下结构的围护结构和地下室外墙设计施工中的一种新技术。

“两墙合一”地下连续墙作为超深基坑的一种支护方法,得到越来越多的应用,并已成为深基坑工程技术的发展方向之一。随着新型材料的产生和工艺技术的进步,地下连续墙性能在原来的基础上有了很大的提高,其优点如下:

①将两墙合二为一,能够在一定程度上降低工程量及节约资源,具有很好的经济性;

②通过对地下连续墙设置支腿,成功地解决了整幅地下连续墙不能进人中风化基岩层的问题,提高了竖向承载能力并解决了主体结构之间的沉降差异问题;

③通过将围护结构和主体结构合二为一的方法,可以很好地发挥连续墙本身的抗拔和竖向承载力;

④墙体刚度、整体性能、抗渗隔水性能以及结构耐久性都相对较好,应用范围广,大量工程实例表明,在城市密集建筑群区域及沿海软土地区较为适用;

⑤刚度大,变形小,噪声低,占地少,工期短,效益高;

⑥施工时振动小,能贴近已建建筑物及地下管线施工,对相邻建筑物和地下设施沉降及变位影响小,墙体可以根据环境组合成为任意多边形和圆弧形,并可用于逆作法施工。



1.2.2 TRD工法

超深等厚水泥土连续搅拌墙工法

Trench cutting Re-mixing Deep wall method

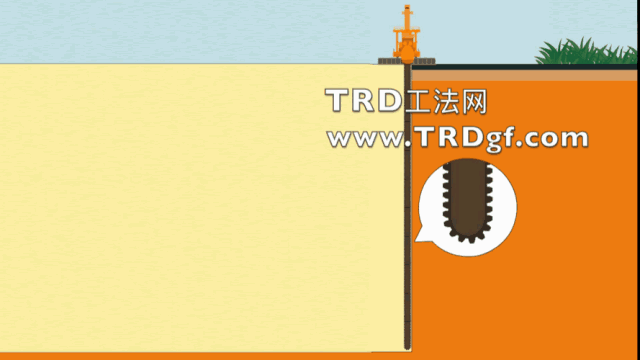

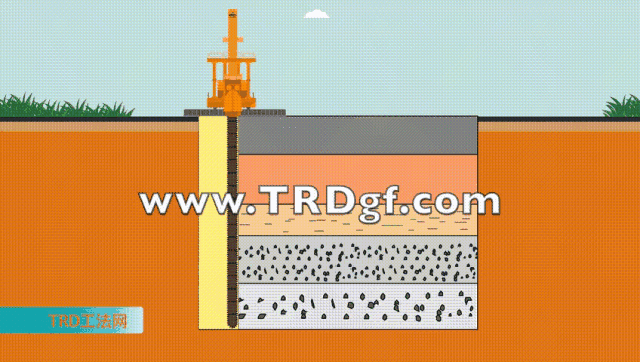

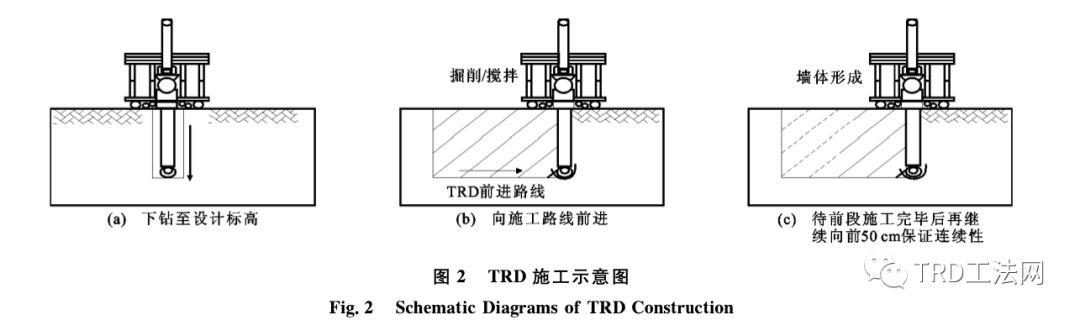

TRD工法是一种由主机带动插入地基中的链锯式切割箱横向移动、切割及灌注水泥浆,在槽内进行搅拌、混合、固结原位岩土体,形成等厚水泥土地下连续墙的工艺,其施工示意图如图2所示。

深基坑支护新技术现状及展望

TRD工法水泥土墙既可用作基坑外侧的防渗止水帷幕,也可在墙内插入型钢形成等厚度的型钢水泥土连续挡墙。



深基坑支护新技术现状及展望

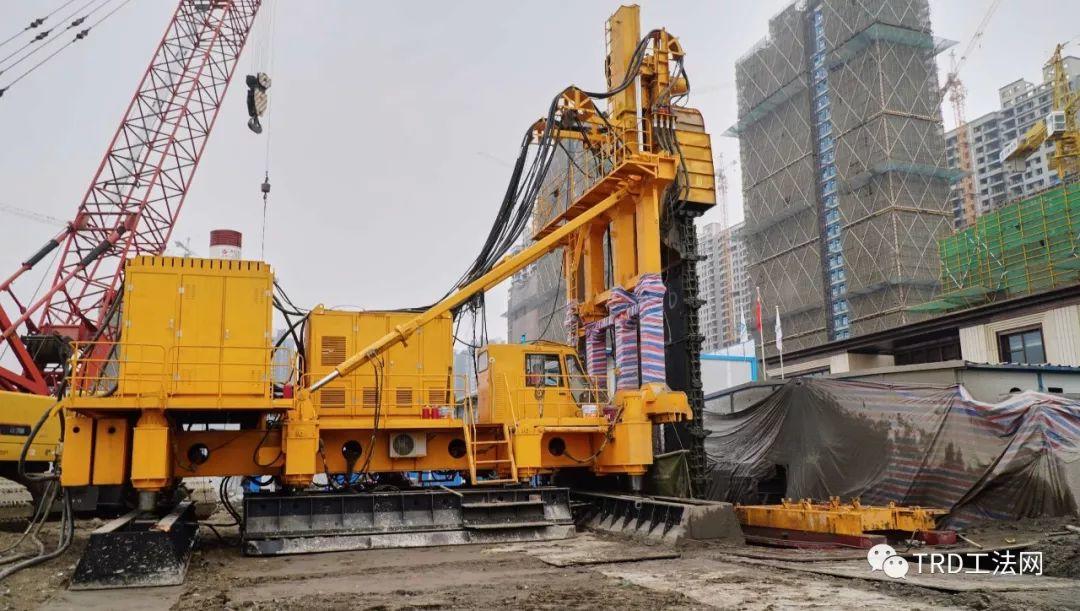

▲TRD-EN工法机

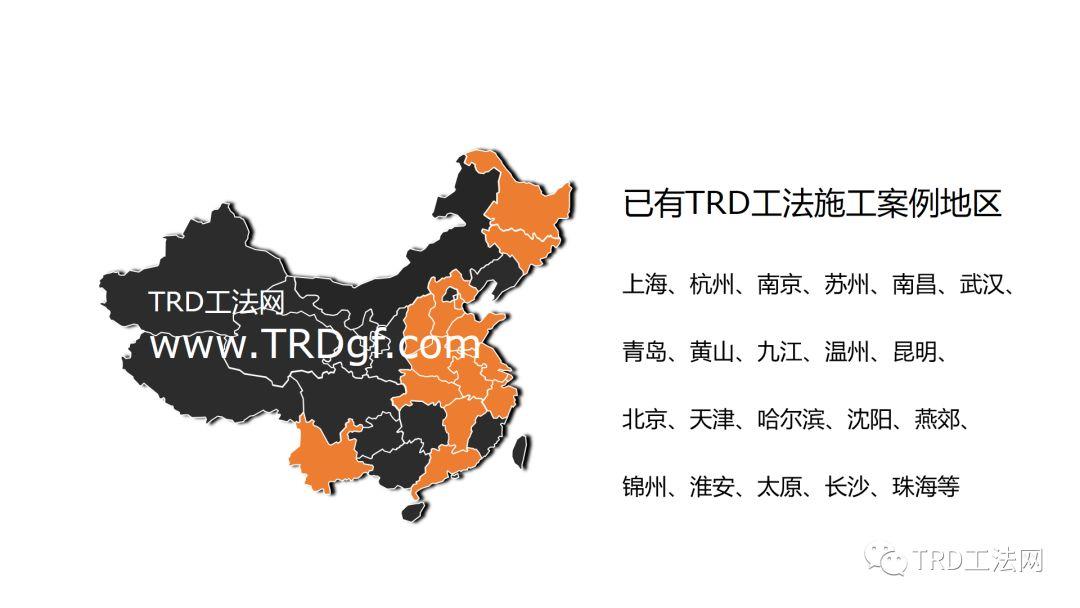

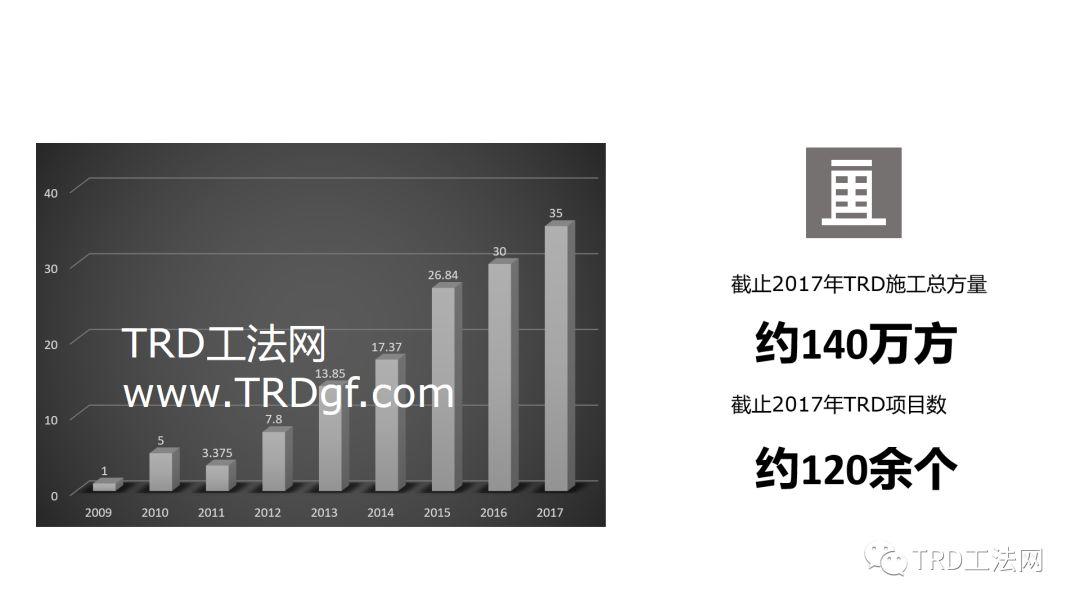

TRD工法于2009年从日本引进,目前已经在中国多个省市得到成功应用,实践证明其在渗透性强的土层或者隔水帷幕超深、深部地层为密实砂层、软岩地层中形成的墙体隔水性能可靠,围护效果较好。



深基坑支护新技术现状及展望深基坑支护新技术现状及展望



TRD工法有如下优点



①与其他方法相比,该工法所使用的机械设备高度大大降低,稳定性高,使得施工安全性提高;

深基坑支护新技术现状及展望

②在水平方向和垂直方向具有较高的施工精度,可控性好,其最大成墙深度可达60m,垂直度偏差不大于1/250 ,形成墙体均质性好,离散性小;

深基坑支护新技术现状及展望

③适应地层范围比较广,适用于黏性土、砂土,对硬质地层(硬土、砂卵砾石、软岩等)也具有良好的挖掘能力;

深基坑支护新技术现状及展望

④造价低,污染小,抗渗性能好,止水性能优异,优于传统SMW工法;



深基坑支护新技术现状及展望

⑤可根据需要通过角度调节施工斜墙;



⑥对周边环境影响很小,环保性能优良,节省材料。



需要注意的是,TRD工法在复杂地层中的施工能力和施工效率会相对较低,需要对切削刀具、工序及施工参数等方面进行优化组合,在不同的地层中选用合适的刀头,在深埋密实卵石夹层中施工成墙前用桩基提前引孔等,防止在进入中等风化基岩时切割速度慢,刀排磨损大,遇到卵砾石夹层时卡链,甚至埋人地下,以确保成墙工效和质量。

1.2.3 CSM工法

CSM工法是通过配置在钻具底端的2组铣轮水平轴向旋转下沉掘削原位土体至设计深度后,提升喷浆(注人固化剂)强制性旋转搅拌已松化的土体形成矩形水泥土槽段,并通过对已施工槽段的接力铣削作业将–幅幅水泥土槽段连接构筑成等厚度水泥土连续墙,其不但可以作为防渗墙,而且可以在其内插人型材,形成集挡土和止水于-体的墙体。在复杂地层中已经成功应用了该工法,其具有如下特点:

①占用施工场地小,可在复杂场地环境条件下施工,施工速度快,效率高;
②设备成墙尺寸、深度、注浆量、垂直度等参数控制精度高,垂直度控制精度能达到1/300;
③防渗效果好,渗透系数能达到1X10 -8~1X10- -6cm . s-1 ;
④削铣能力强,可削铣35MPa以下地层,最大削铣强度达140MPa ;
⑤成墙质量高,7 d强度可达3 MPa,墙体强度能达到1~5 MPa,成墙厚度550~1 200 mm,可以插入大型号型钢;
⑥低噪声和振动,对周边环境影响较小,环保效果好;
⑦适用于软黏土、密实砂土、粒径20cm内的卵砾石和单轴抗压强度20MPa内的硬岩等各种地层,对地层的适应性更高;
⑧设备采用触摸屏控制系统,自动化程度高,各功能部位设置大量传感器,信息化系统控制,施工过程中动态控制施工质量;
⑨360°旋转履带式主机底盘,便于转角施工,在紧邻已有建构筑物可实现零间隙施工;
CSM作为围护结构,在基坑内部结构施工完成后,型钢可回收重复使用。通过实例表明CSM工法墙内插型钢计算原理可依托工艺比较成熟的SMW工法,需要注意的是对于周边环境条件要求较高,围护墙身砂性土、粉土等透水性较高的土层中或对搅拌墙抗裂、抗渗及防腐蚀有较高要求时,宜增加型材插入密度。当基坑周边环境条件复杂、保护要求高时,型钢不宜回收。

1.2.4 SMW工法

SMW工法是基于深层搅拌桩工法和地下连续墙工法发展起来的一种新型深基坑围护技术。该法是利用特制的搅拌机械,以水泥浆作为固化剂,在土层中与软土强行拌合,将软土与固化剂拌合形成致密的水泥土地下连续墙,并按一定形式在墙体内插人受力型材,从而形成的一种劲性复合围护结构。SMW工法基坑围护具有卓越的止水性、经济性、施工工期短等优点,因此在软土等松软地层的深基坑中应用效果较好。需要注意的是,该工法中型钢可以回收重复利用,型钢起拔回收技术直接关系到施工成本的一半左右,但随着基坑的开挖,挡墙变形使型钢产生弯曲,导致型钢的拔出存在困难,或拔出后较难重复使用,其次型钢起拔时顶拔力过高造成压顶梁断裂、压碎甚至水泥土墙顶碎裂等次生问题。另外成墙的均匀性、搅拌桩搭接厚度、墙身以及插入型材时的垂直度等也是值得关注的问题。经过许多年的应用,该工法已经逐渐趋于成熟,为了满足工程要求,在SMW工法的基础上产生了许多新的工艺技术,并得到成功应用,如智能SMW工法桩,在基坑工程安全监测中能动态感知桩身受力变形状态,并且能够实时获取详细信息。SMW工法桩 单轴旋喷搅拌斜桩锚杆联合支护技术在膨胀黏土深基坑支护中有着很好的可行性和优越性。SMW工法 预应力锚杆技术大大降低了成本,在满足基坑支护的同时解决了基坑边坡止水的问题。SMW工法十斜向加筋水泥土桩技术用于软弱地层、周围环境受限制条件下的基坑工程支护,解决了周边环境受限制条件下侧向抗力不足的问题。SMW工法十扩孔锚杆联合支挡技术在含砂量高的地基中适用性很强,特别适用于施工工期紧张的深基坑工程。


1.2.5 WSP工法

WSP工法是利用大直径钢管桩承担水土压力的新型深基坑围护技术,其施工工艺是将相邻钢管桩套接用以阻挡桩间土,在接缝部位设置止水空腔,通过在止水空腔内安装弹性袋并充水来密封邻桩接缝,实现“以水堵漏”的目的,形成连续墙体进行基坑围护。此围护结构通过“以水堵漏”方式解决了钢管桩接缝止水问题,通过“土塞补偿”方式实现了钢管桩连续墙微扰动全回收。围护的形式有“半放坡”、“钢墙斜桩”、“钢墙斜锚”、“钢墙排桩”、“钢墙内支撑”等,相比于地下连续墙、SMW工法、钻孔灌注桩等支护结构具有施工速度快、强度高、造价省、环保等优点。

上海顺寓国际社区基坑围护工程采用钢管桩连续墙施工工艺WSP工法,具有对周围环境影响小、材料可回收利用施工速度快且效率高、围护强度高等优点,可有效解决现有围护结构不可回收利用、污染大、造价高、施工工期长等问题。尤其是该技术采用的“以水止水”、“土塞补偿”等新型理念,为深基坑围护技术的发展提供了一个全新的方向。



1.2.6 CRM工法

CRM工法是利用挖掘机械挖掘沟槽,以挖掘出的大部分土砂为主要材料,在施工场地制成水泥与土的混合浆体,使用导管在水下浇筑地下连续墙体的施工方法。CRM工法源于日本,但在中国没有普及和使用,该方法的主要特点是施工精度高,墙体均匀性好,止水抗渗效果强,可以满足场地狭窄、临近施工等需求,适用于市区地下工程施工、各种土层条件(以砂砾,粗砂为主及含有大量有机质的地基土层)以及大深度施工。

1.2.7 TRUST工法

TRUST工法是一种超薄型地下防水连续墙的施工方法。利用这种工法,在200mm超薄型墙壁厚的情况下,连续墙的开挖深度可达150m,同时施工精度非常高,施工时低振动、低噪声,对环境影响较小,对于一般士砂层到中等硬度岩石(岩石标准试样的单向极限抗压强度q.=5 kN. cm-2 )都较适用,经济性能好,对中国地连墙施工有很强的借鉴意义,也为深基坑支护技术的发展提供了一个较好的研究方向。


1.2.8 预制地下连续墙

地下连续墙技术众多的优点使得其在中国得到了广泛的应用但常规的地下连续墙依然存在着许多问题,如在–些特殊的地质条件下,施工难度大、施工方法不当或施工地质条件特殊,可能出现相邻墙段错缝、滲水、废弃的泥浆对环境造成污染等。相对而言,预制装配式地下连墙则具有常规地下连续墙所没有的很多优势,如预制时可采用不同的构造措施来改善和加强地下连续墙受力的均匀性,从而使墙体质量能够得到保证,连续墙整体性好,抗渗效果强,施工速度快且符合未来绿色施工的发展方向。目前,中国已有大型地下连续墙的运输、吊装工艺,如有必要可以在施工现场进行预制,为了提高连续墙体的整体性能,可对地下连续墙施加预应力,胡坚尉通过模拟分析得出,在同样的支撑条件下,后张法预应力地下连续墙在控制围护墙体自身变形及保护周边环境方面效果明显好于常规地下连续墙及先张法预应力地下连续墙,而且墙身厚度可以更薄,支撑数量可以更少,可有效减少混凝士用量,缩威施工工期,从而节约工程造价。


1.2.9 预应力钢管混凝土桁架围护桩墙

预应力钢管混凝土桁架围护桩墙是一种新型基坑支护工艺,用钢管、混凝土.钢绞线三者构成桁架的弦杆,用角钢、钢板、细钢管三者中的一个构成桁架的腹杆,后将桁架插人之前施工完成的水泥土沟槽中,从而形成预应力钢管混凝土桁架围护桩墙。在施工过程中无泥浆外排,与SMW工法、混凝土地下连续墙等围护结构相比具有施工速度快、工程成本低.防渗效果好及绿色环保等优势。


1.3 排桩支护

排桩支护结构形式主要有桩锚式.桩撑式及悬臂式等,其中桩锚式、桩撑式因其安全经济、施工便利适用性强等优势,被广泛地应用于深基坑支护工程中,成为深基坑常用的支护形式之一。根据不同的开挖深度、地层条件、施工环境等,用到的支护桩体有钻孔灌注桩.旋喷搅拌加劲桩、钢桩、钢板桩.水泥搅拌桩.预应力高强混凝土矩形支护桩、PHC管桩,其中预制预应力桩因其施工速度快、绿色环保等优越性有望成为支护桩中的一种常用桩体。桩撑式支护结构中,支撑体系将由钢筋混凝土支撑、钢管支撑技术逐渐被预应力型钢组合支撑技术、装配式预应力鱼腹梁支撑技术(IPS)等新型内支撑技术所取代。与传统的支撑结构相比,预应力型钢组合支撑技术具有方便施工(每道支撑均由数根型钢组合而成,所有节点均采用高强螺栓连接,无现场焊接,士方开挖及外运空间较大)、刚度大.冗余性高适用性强(基坑形状大小不受限制)、 安全合理(支撑结构施加预应力,同时可根据现场情况进行调整)及绿色经济(无污染,大部分构件都可回收重复使用)的优点,但对施工作业水平要求较高。装配式预应力鱼腹梁支撑技术使得内支撑体系的稳定性和整体刚度有了极大的提高,大幅限制围护结构位移,降低基坑工程的环境影响,适用于深大异性基坑,近年来在中国基坑工程中被推广应用并取得一系列显著成效。桩锚式支护结构中,经过大量的科学研究和工程实践,已研制出了多种新型锚杆(索),为了解央锚杆超出规划红线、污染地下环境等问题,产生了多种可回收锚索(压力分散型的U形回收式锚索、直列无级调压式回收锚索JL可回收锚索等)技术。为了防止锚杆失效,提高锚杆与土体间的黏结摩阻力,产生了扩体型锚杆(索)和二次高压灌浆锚杆(索)等。在复杂地质回填条件下,为了避开部分不可迁移地下构筑物,产生了锚杆(索)变角度预应力锚固技术。由于实际工程的需求,深基坑排桩支护新技术也在不断地发展和应用,为了充分合理地利用建筑红线内的面积,减少相应主体地下结构投人等,产生了将围护排桩作为正常使用阶段主体地下结构的一部分的“桩墙合一”技术。为了使支护结构具有更大的侧向刚度,减小基坑的侧向变形及锚索越界问题,产生了双排桩支护技术,并在工程中应用越来越多。


1.4 逆作法技术

逆作法施工技术是在修建建筑物地下结构时自上而下施工的一种技术,与传统的深基坑支护方法相比,其能够很好地利用地下主体结构,具有节约社会资源、保护环境、施工进度快等优点,克服了常规临时支护存在的诸多不足之处,具有显著的经济和社会效益。逆作法分为:上下同步施工的“全逆做法”仅施工下部结构的“半逆作法”、部分逆作法和分层逆作法。大多数逆作法工程外围护结构采用地下连续墙“二墙合一”、“桩墙合一”的形式,既降低了工程量,节约了资源,又增加了地下空间的利用率。“半逆作法”由于挖士效率不高,地下室结构施工不便,对于大型深基坑工期较长,故实际应用不多 ,而“半顺作半逆作”、“坑边逆作”等也存在一些缺陷,为此产生了一些新型逆作施工工艺和技术 ,通过工艺技术的创新提高了竖向支撑立柱的垂直精度.施工速度解决了地下连续墙与内衬墙之间渗漏水、单桩承载力不足等问题。


1.5 人工冻结法技术

人工冻结法是借助人工制冷手段暂时加固含水地层和隔断地下水,起到承受荷载和密封防水作用的一种特殊施工方法。此法除对含水率非常小或地下水流速相当大的地层不适用外,几乎不受地层条件的限制,在复杂和特殊地层环境中具有很大的优越性。人工冰结法因具有适应性强、绿色环保.保护地下水资源等优势,越来越多地被应用在深基坑支护工程中,基坑越深、开挖体积越大,冻结法施工越具优越性。人工冻结工艺技术也在不断地优化中,例如冻结方法除传统的氨盐水外,产生了液氮、千冰冻结法。在淤泥质土体中,为解决冻结温度低、冻结扩展速度慢、形成东结壁的强度低等问题,在排桩冻结法的基础上出现了三圈东结法等。值得关注的是,人工冻结形成的冻土墙是-一个具有-定长、宽、深的三维空间结构,应注意冻胀融沉对围护结构及周边环境的影响、土体含盐量对冻土墙强度的影响等。冻结法在深基坑支护工程中除了起到止水围护作用外还能用于抢险堵漏等,特有的优越性使其具有相当广泛的应用前景。


1.6 紧邻建筑物“零占位”基坑支护技术

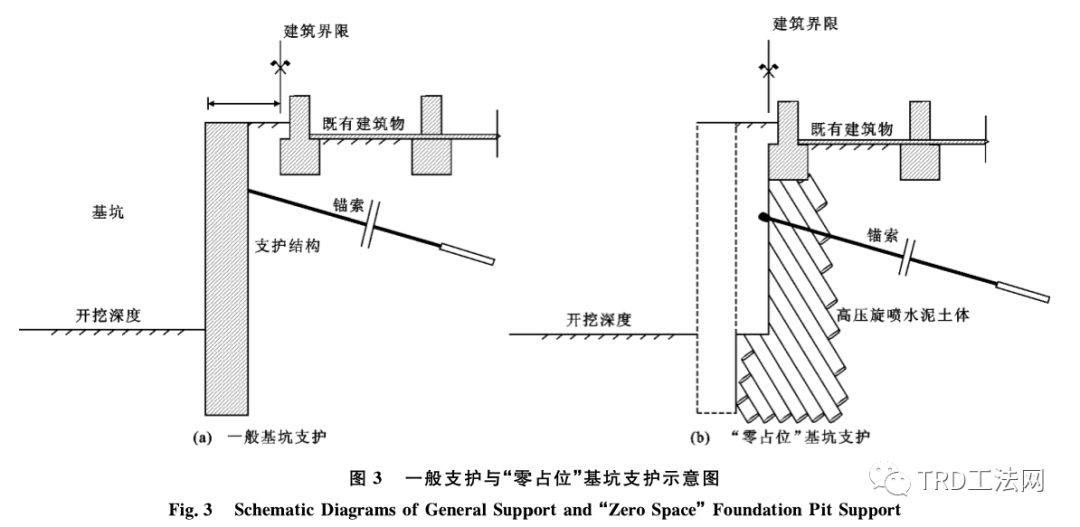

“零占位”基坑支护技术是在紧邻既有建筑物基坑一-侧地面处,采用工程机械按特定顺序钻斜孔,斜孔钻至紧邻建筑物基础下方土层中的设计深度时,再将水泥浆液高压旋喷射人切割孔周土体,通过一系列有序的旋转、喷射、提升使水泥浆液和切割下的土体搅拌形成圆柱状水泥土体,经固化后得到排列有序的圆柱状水泥土组合体,在紧邻建筑物基础下方形成基坑支护结构体的一种新型基坑支护方法,与一般支护结构对比如图所示。

深基坑支护新技术现状及展望

此方法结构简单,施做方便,支护可靠,受力合理,其最大优点是支护结构本身不占据基坑的空间位置,同时集基坑支护、挡土、止水、承载和保护紧邻建筑物为一体,使城市密集地区紧邻建筑物的新建基坑侧土地面积达到100%的充分利用,且在整个基坑施工期间不影响紧邻建筑物的正常使用。

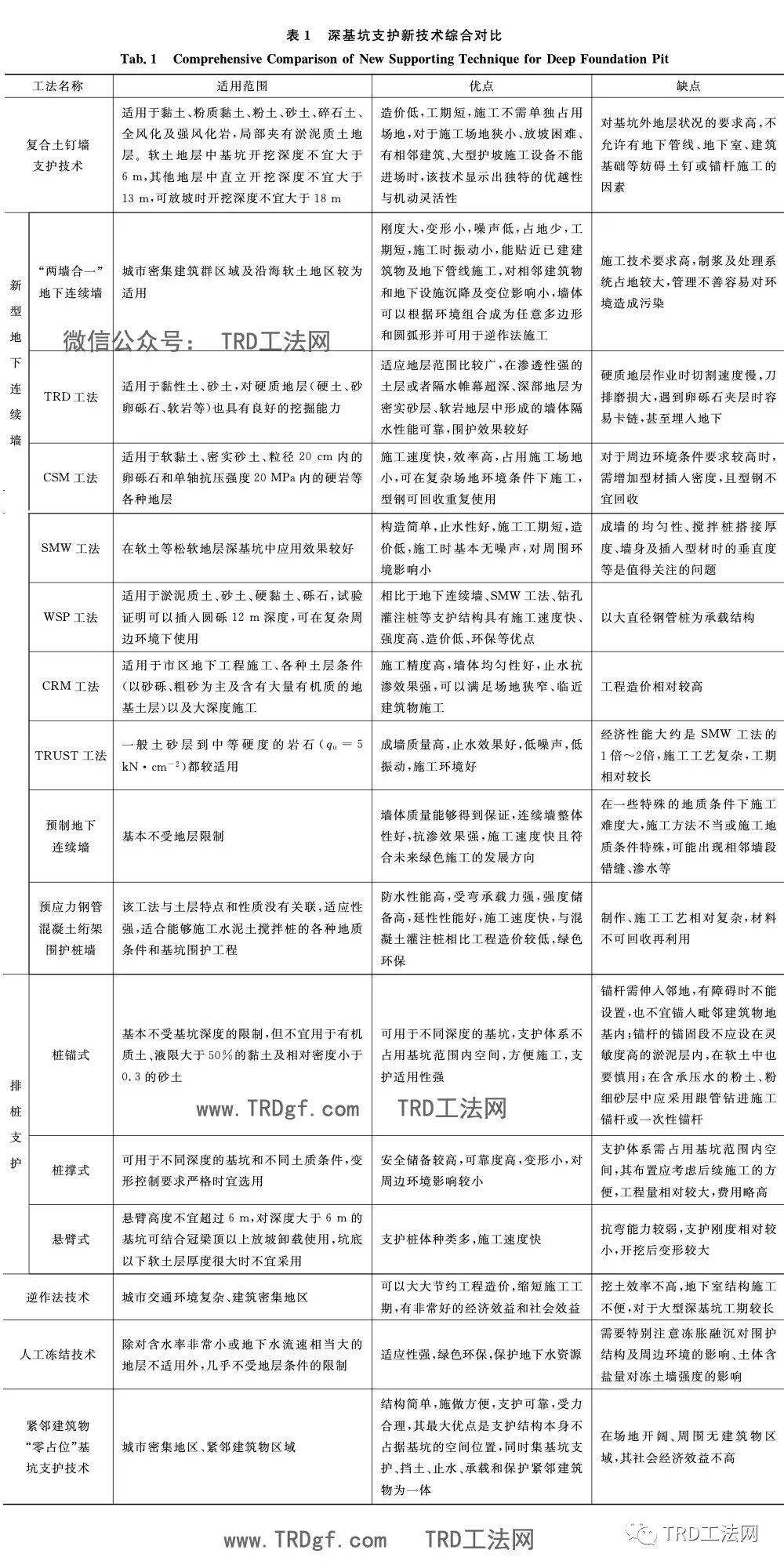

1.7 深基坑支护新技术综合对比

深基坑支护新技术现状及展望
▲ 点击图片查看大图

2 深基坑新技术发展趋势

深基坑支护技术是基坑工程中一个很有发展潜力的课题,不断增加的工程数量,差别迥异的地质条件,复杂多变的工程环境为基坑的发展提供了一个广阔的舞台。在今后的发展中,深基坑支护技术发展趋势主要表现在以下8个方面。

2.1 信息监测监控与信息化施工技术

深基坑工程施工是一个动态的过程,其空间大小和形状的变化、周围环境条件的渐变、工程地质条件与水文地质条件的递变、开挖深度及施工过程中的扰动等众多不确定性因素都会对围护体系的工作性状产生较大的不良影响,对施工作业环境及周边环境造成威胁,因此在施工过程中要遵循“边观察、边施工”的原则,实施动态监测,动态施工,动态设计。其中,监测工作是信息化施工的前提,是在施工过程中进行科学决策的重要依据,也是确保施工安全与经济安全的重要保证,所以制定完整的监测方案,实时同步监测数据,根据监测数据分析调整施工参数,实施信息化施工,才能做到安全生产,智能SMW工法桩技术等的产生预示着未来在深基坑工程领域信息化监测施工新设备、新技术的发展将成为必然趋势。



2.2 复合土钉墙

复合土钉支护技术可根据土层特性、基坑深度、周边条件的限制以及工程需要进行灵活的有机结合,适用范围较广,方便设计施工,可大大缩短建设工期,降低工程造价。随着材料和技术的不断更新,及其在冻士、湿陷性黄土、膨胀土、盐渍土等特殊土地区的应用研究,复合土钉墙在中国建筑工程领域具有良好的发展前景,必将在工程中得到广泛应用。



2.3 新型地下连续墙

新型地下连续墙在国内外大量的深基础工程中都得到了应用,此种技术无论是作为地下结构的主体(或主体的一部分)还是作为防水、挡土结构,都是一种使用价值非常高的施工技术。随着工程实践的积累,技术的不断进步、新型材料的不断产生,新型地^下连续墙的设计方法施工工艺、防渗漏措施以及整体性能等方面都有了进-一步的发展和完善。“两墙合一”地下连续墙、TRD工法、CSM工法等新技术将是深大基坑支护技术的主要发展趋势,预制装配式地下连续墙、预应力地下连续墙符合现代社会倡导绿色施工需求,在深基坑支护领域将是一个新的研究方向。



2.4 排桩支护

排桩支护目前广泛地应用于深基坑支护工程中,一系列新型支撑体系、新型锚杆(索)技术的持续发展和完善,使得排桩支护结构在深基坑支护工程中保持着旺盛的生命力。



2.5 逆作法

逆作法施工是进行可持续发展城市地下空间,开发和建设节约型社会的有效经济手段,是解决深基坑支护难题的一种较好的施工方法,其施工已日趋成熟。目前在实际工程实践过程中支撑桩与柱、支撑柱与梁板、梁板与地墙间的节点处理、竖向立柱的稳定性、围护结构的设计施工等问题已经得到不断发展和完善。随着材料设备及工艺技术的不断更新进步,相继产生了新型逆作施工工艺方法,成功解决了传统逆作法存在的缺陷和不足。逆作法由于自身的优越性将在城市交通环境复杂及建设密集区的深、超深基坑支护工程中得到广泛运用。



2.6 冻结法

冻结法可在各种复杂工程条件下应用,不受基坑形状和尺寸的限制,能够很好地保护城市地下水资源,且施工设备和工艺方法也日趋成熟,符合绿色环保可持续发展的建设理念,其除了可以用作深基坑的止水围护结构外,还可以用于事故抢险,在深基坑支护工程中占有越来越重要的地位。需要注意的是,冻结使深基坑的受力过程变得较为复杂,冻胀融沉对围护结构和周边环境可能产生不利影响,在使用此法时应该加强信息化监测监控、信息化设计与信息化施工,以确保围护结构的安全性、稳定性。



2.7 联合支护

深基坑支护工程中,为实现技术、经济与环境安全等控制目标,沿基坑深度方向运用一种支护结构已经难以满足复杂工程要求,支护结构从单一结构向多种结构联合支护方向发展已成为必然趋势。联合支护技术可以发挥各种支护技术的优点,适用性好,其中土钉墙 桩锚是常用的联合支护方式,除此之外还有土钉墙 桩撑、土钉墙 地下连续墙等。在确定选择联合支护的类型时,应充分利用各种支护方法的特点,根据工程地质条件及场地环境条件等因素因地制宜地选用支护类型,合理地优化设计方案,从而达到较好的经济技术效果。



2.8 紧邻建 筑物“零占位”基坑支护技术

在城市建筑密集地区,基坑工程常常紧邻周边既有建筑物,现有的支护结构需要占用基坑-.侧部分空间,使得城市密集区“寸土寸金”的土地面积不能达到100%的充分利用,造成空间使用上的损失和浪费。紧邻建筑物“零占位”基坑支护技术则集承载、基础延伸.基坑支护、挡土、止水、提高基坑空间利用率有效控制紧邻基坑建筑物位移和沉降为一体,有效确保基坑和紧邻建筑物的安全稳定,其在城市密集地区紧邻建筑物的深基坑支护中使用将成为种趋势。

3 结语



深基坑工程中由于受复杂的工程地质条件、水文地质条件及施工环境等各种因素的影响,往往运用多种支护技术而不是单- -的某种支护技术。在深基坑支护技术中挡土,止水以桩、墙为主,支撑稳定以锚、撑为主,为解决外锚土质较差及锚杆占用红线外地下空间等问题,发展了内支撑支护结构,为解决内支撑带来的材料浪费及给地下结构施工带来的不便,发展了双排桩、“桩墙合一”、“零占位”等技术,为了避免施工对社会环境的影响和提高社会效益出现了逆作法工序等。同时,通过支护技术的复合、支撑方法的组合以及锚撑结合,解决了单一支护方法和支护技术难以解决的安全、经济、环保等深基坑支护问题。

随着人们对地下空间资源需求的不断增加,这些深基坑支护新技术无论在工程实践中,还是在理论研究.上都会有很大的进展,使得基坑工程更加安全、适用、经济、环保,从而满足工程建设和社会发展的需求。在未来如何根据工程建设的实际需求,对围护结构进行优化,发展新型基坑围护体系和围护新技术,将是深基坑工程领域的主要发展趋势。



来源:《建筑科学与工程学报》2018年 第3期

(如涉侵权,请回复公众号)

编辑整理:

扩展阅读

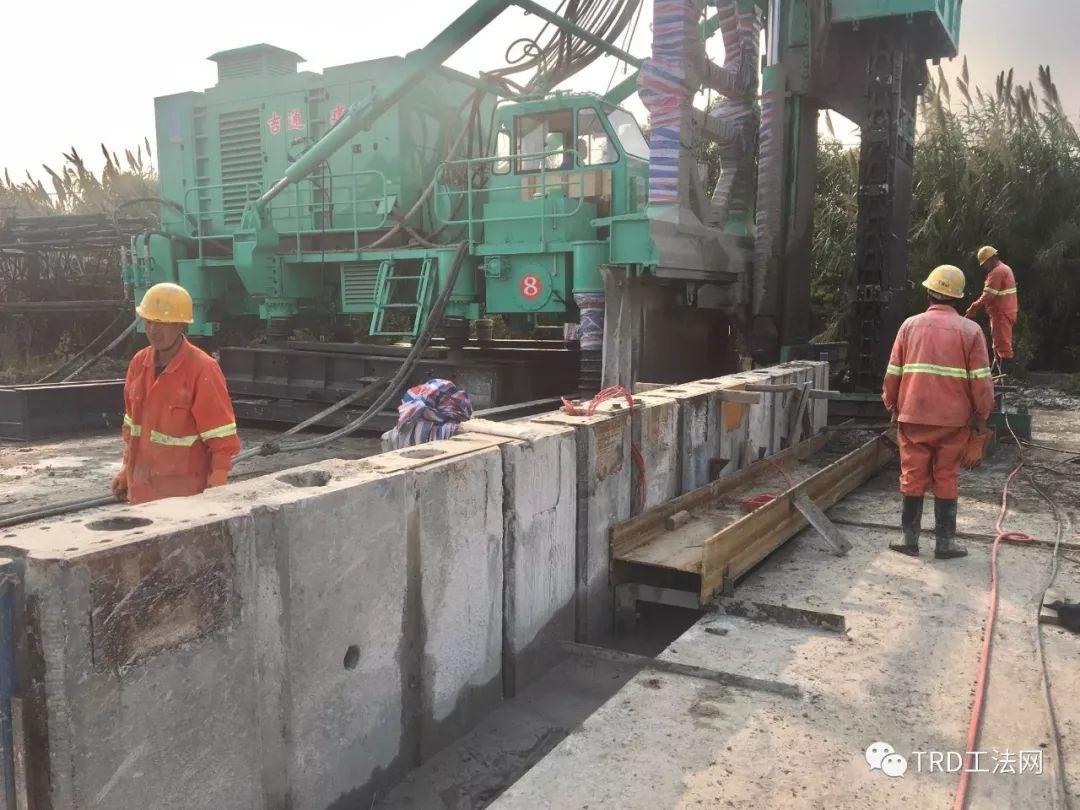

《渠式切割装配式地下连续墙》

深基坑支护新技术现状及展望

深基坑支护新技术现状及展望
▲ 点击图片或文字查看原文

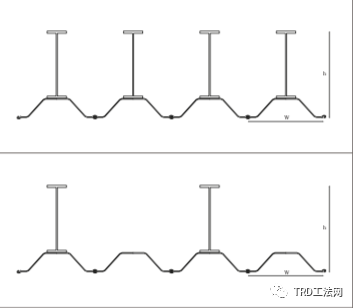

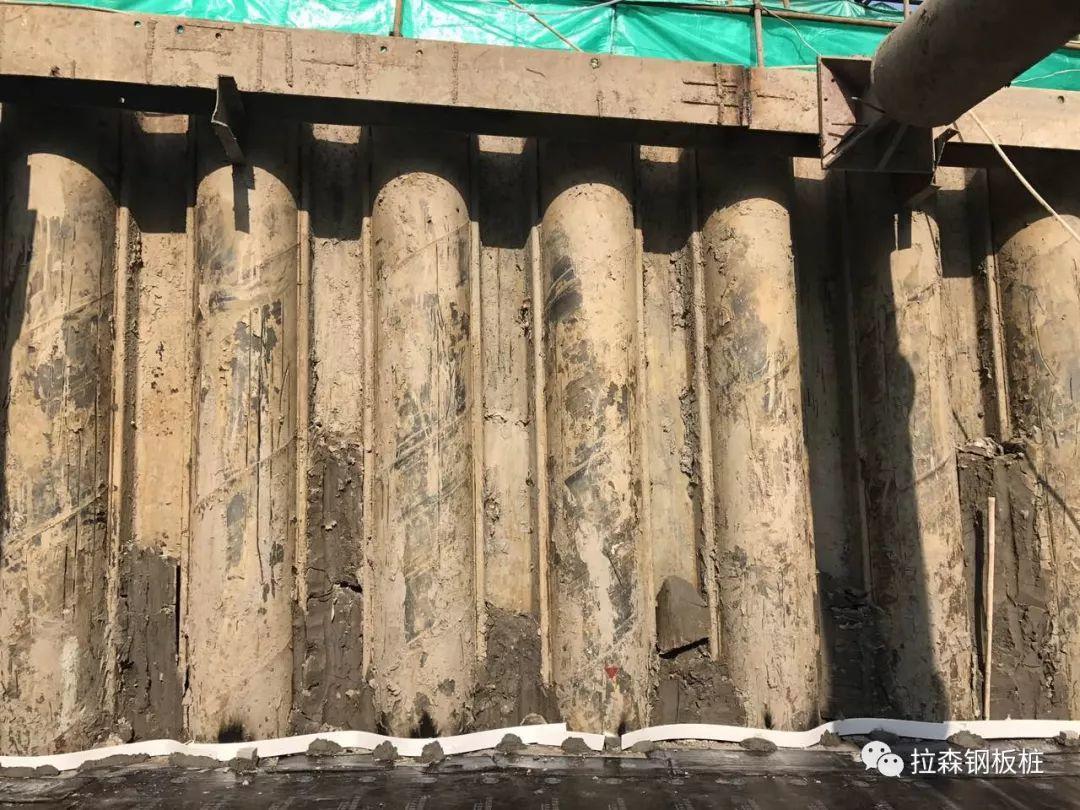

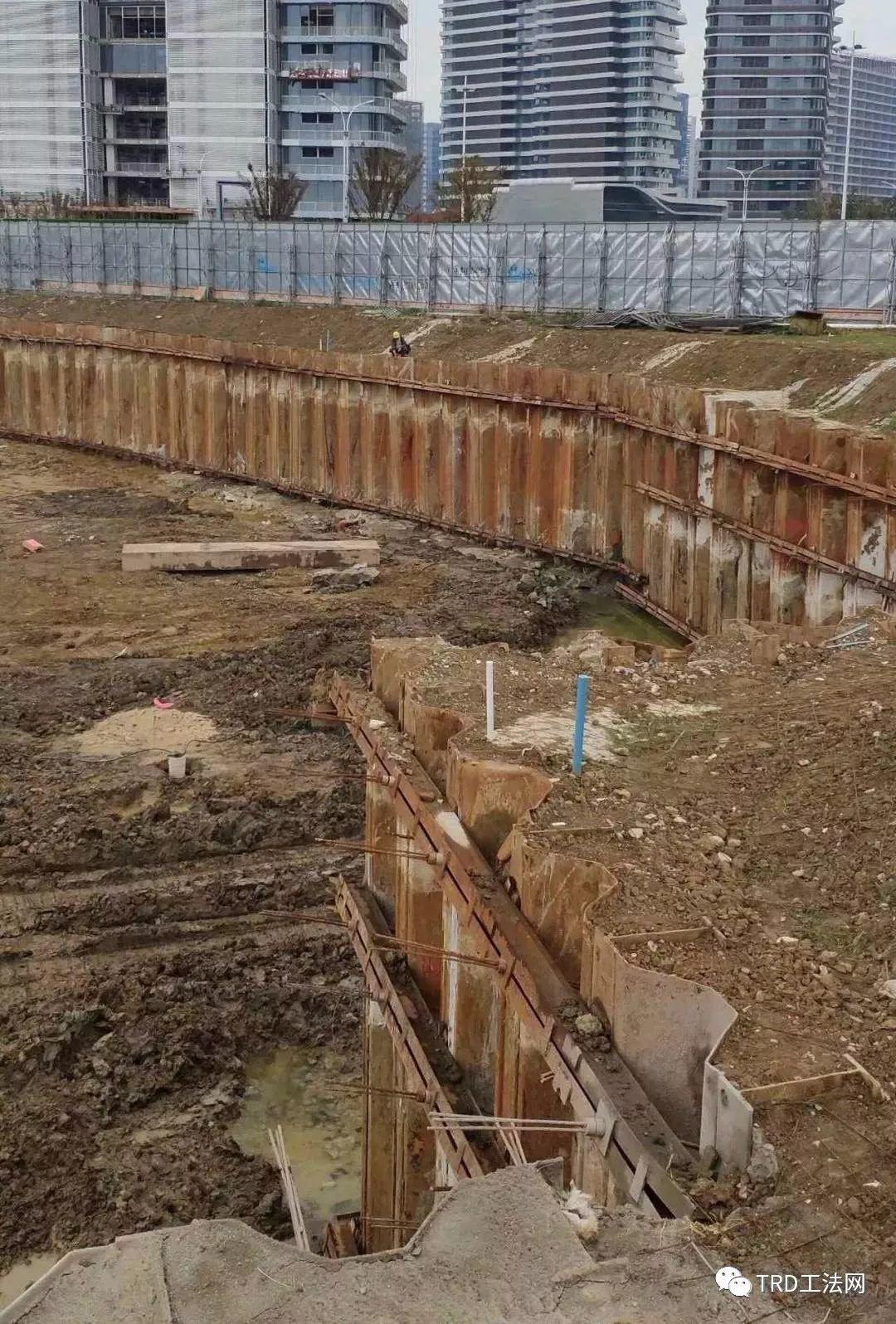

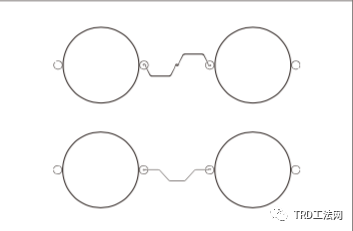

组合钢板桩方案汇总

深基坑支护新技术现状及展望

深基坑支护新技术现状及展望

深基坑支护新技术现状及展望

深基坑支护新技术现状及展望

▲ 点击图片或文字查看原文



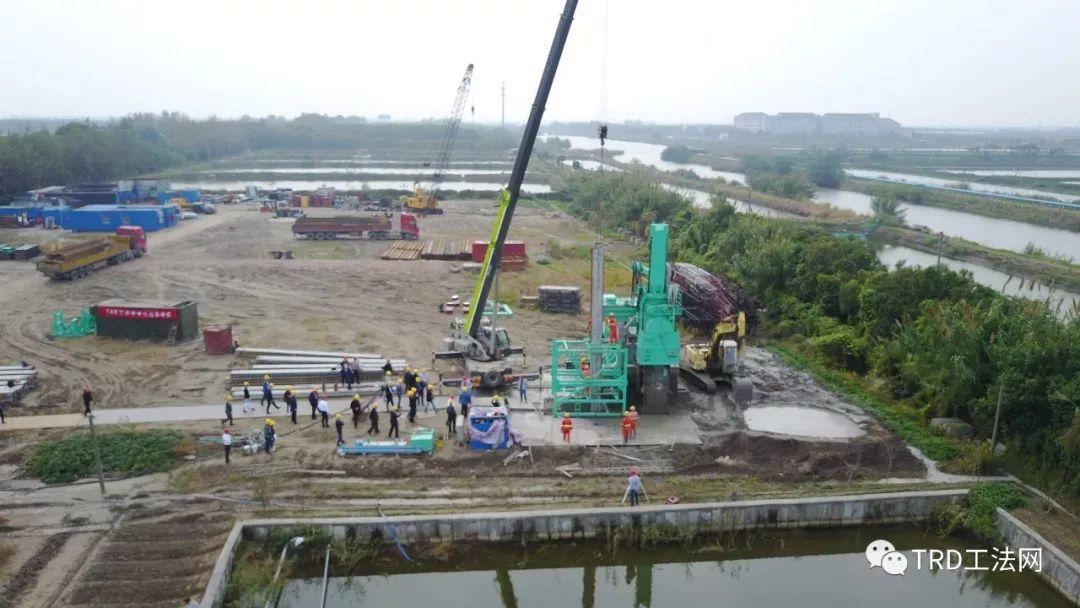

TRD工法

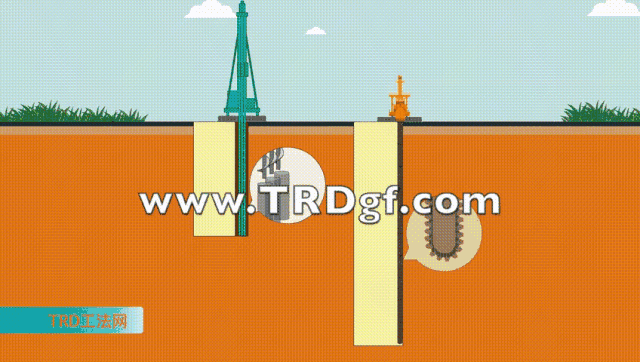

      TRD工法(Trench-Cutting & Re-mixing Deep Wall Method),又称等厚度水泥土地下连续墙工法,其基本原理是利用链锯式刀具箱竖直插入地层中,然后作水平横向运动,同时由链条带动刀具作上下的回转运动,搅拌混合原土并灌入水泥浆,形成一定强度和厚度的墙。
深基坑支护新技术现状及展望
深基坑支护新技术现状及展望

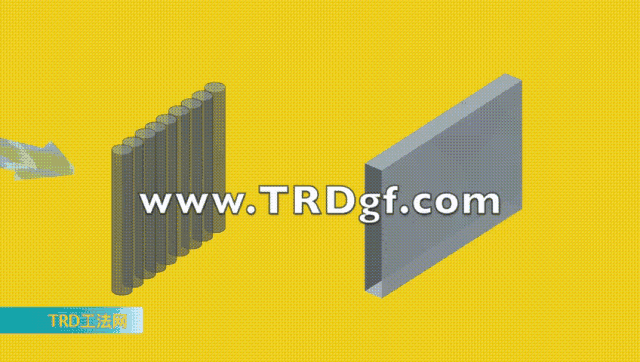

TRD工法通过水平横向运动成墙,可形成没有接口的等厚连续墙体,其止水防渗效果远远优于柱列式地下连续墙和柱列式搅拌桩加固,其主要特点是环境污染小、成墙连续、表面平整、厚度一致、墙体均匀性好、防渗性能好、施工安全,与传统柱列式地下连续墙相比隔渗,经济性好。

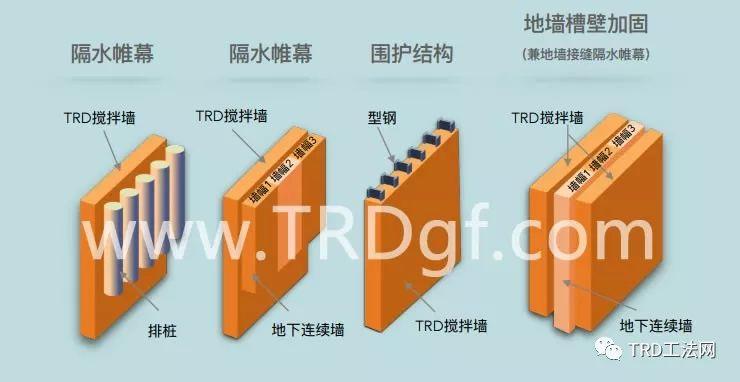

TRD工法适应粘性土、砂土、砂砾及砾石层等地层,在标贯击数达 50~60 击的密实砂层、无侧限抗压强度不大于5MPa的软岩中也具有良好的适用性。可广泛应用于超深隔水帷幕、型钢水泥土搅拌墙、地墙槽壁加固等领域。
