项目概况
项目位于普陀区曹安路以南、真光路以东、中环路以西。总建筑面积约为 60 万 m2,由华东建筑设计研究总院承担设计工作,主要由 4 幢高约 100 米商办楼、多层商业及地下室组成,地下室埋深在 21.5m 左右。围护采用1200mm、1000mm厚地下连续墙,邻近高架侧地下连续墙外侧采用墙深56m、Ф800mm,延米数430m,超深等厚度水泥土搅拌墙作为槽壁加固兼作隔水帷幕,地墙接缝采用Ф2400mmMJS/RJP止水。

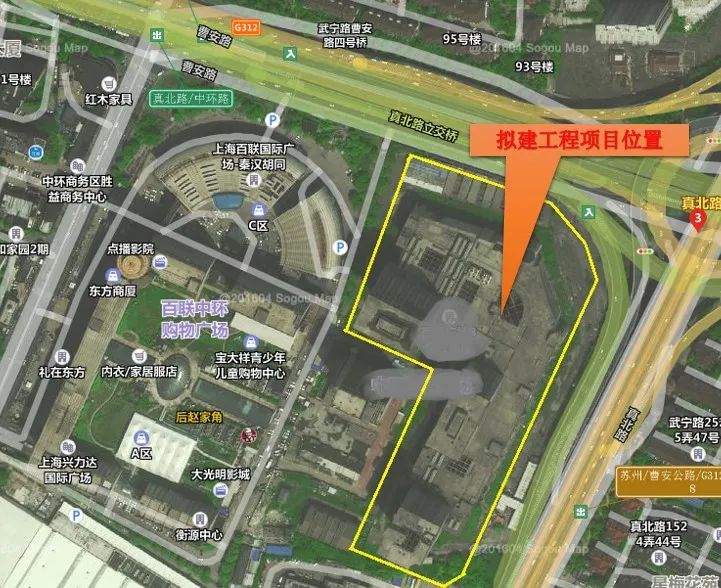

拟建工程位置示意图
项目地质情况
项目土层情况分布如下:
①1杂填土;①2浜填土;②1褐黄色粉质粘土;③灰色淤泥质粉质粘土;③夹灰色粘质粉土;④灰色淤泥质粘土;⑤褐灰色粘土;⑥暗绿色粘土;⑦1草黄色砂质粉土;⑦2青灰色粉砂;⑧1灰色粉质粘土;⑧②灰色粉质粘土夹砂;⑨青灰色粉细砂;⑩兰灰色粘土。
周边环境

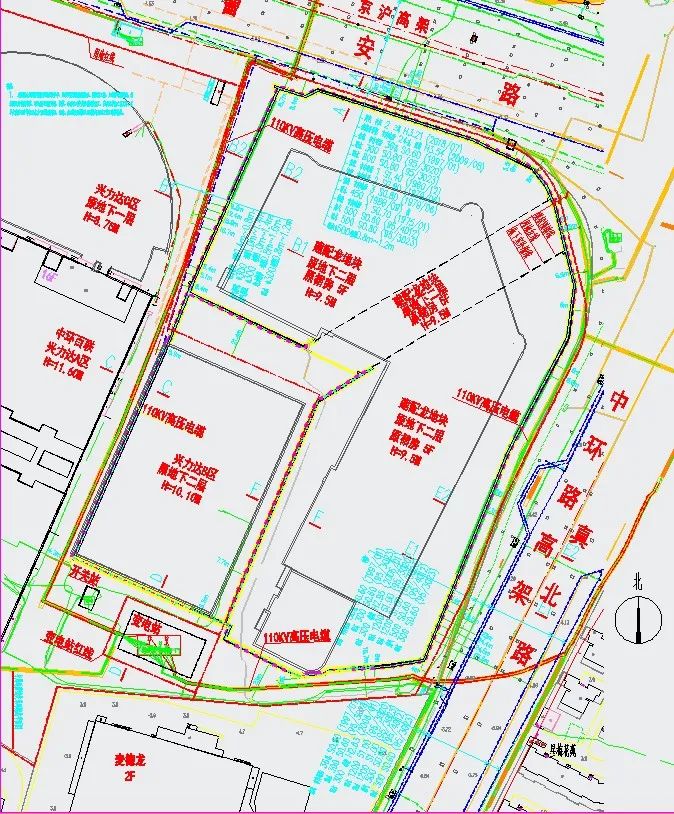

项目平面示意图
本基坑环境条件的主要特点有:
(1)基坑东侧、北侧邻近市政道路及高架,且市政道路下方均敷设有大量市政管线,需要考虑对道路、高架及现状管线的保护。
(2)基坑周边红线范围有一组110kv高压电力排管,距离基坑最近内边 4.0m。
(3)对于其他在基坑影响范围内的建构筑物,同样需要控制基坑工程的影响。保证周围环境的安全是基坑工程设计与施工的重要任务之一。场地周边环境保护要求高,施工过程中应对既有周边及场地内的市政电缆、管线及附属设施、高架等采取可靠的保护措施,防止对周边环境造成不良影响。
因此,由上述情况,基坑周边环境非常复杂:周边管线密集,交通繁忙,综上各节所述本基坑安全等级为一级。综合对比下,TRD工法更适合在此环境下进行工作。
TRD设计要求
(1)等厚度水泥土搅拌墙采用P.O 42.5级普通硅酸盐水泥,水泥掺量不小于25%,建议水灰比1.2~1.5,挖掘液采用钠基膨润土拌制,每立方被搅土体掺入约50~100kg/m3的膨润土。墙体抗渗系数10-7cm/sec,等厚度水泥土搅拌墙28d无侧限抗压强度标准值不小于0.8MPa,等厚度水泥土搅拌墙具体施工参数应通过现场试成墙试验确定。
(2)TRD设备采用三工序成墙施工顺序(即先行挖掘、回撤挖掘、成墙搅拌),对紧密砂层先行挖掘松动后,再行固化成墙搅拌。等厚度水泥土搅拌墙的垂直度不大于1/250,墙位偏差不大于50mm,墙深偏差不得大于50mm,成墙厚度偏差不得大于20mm。

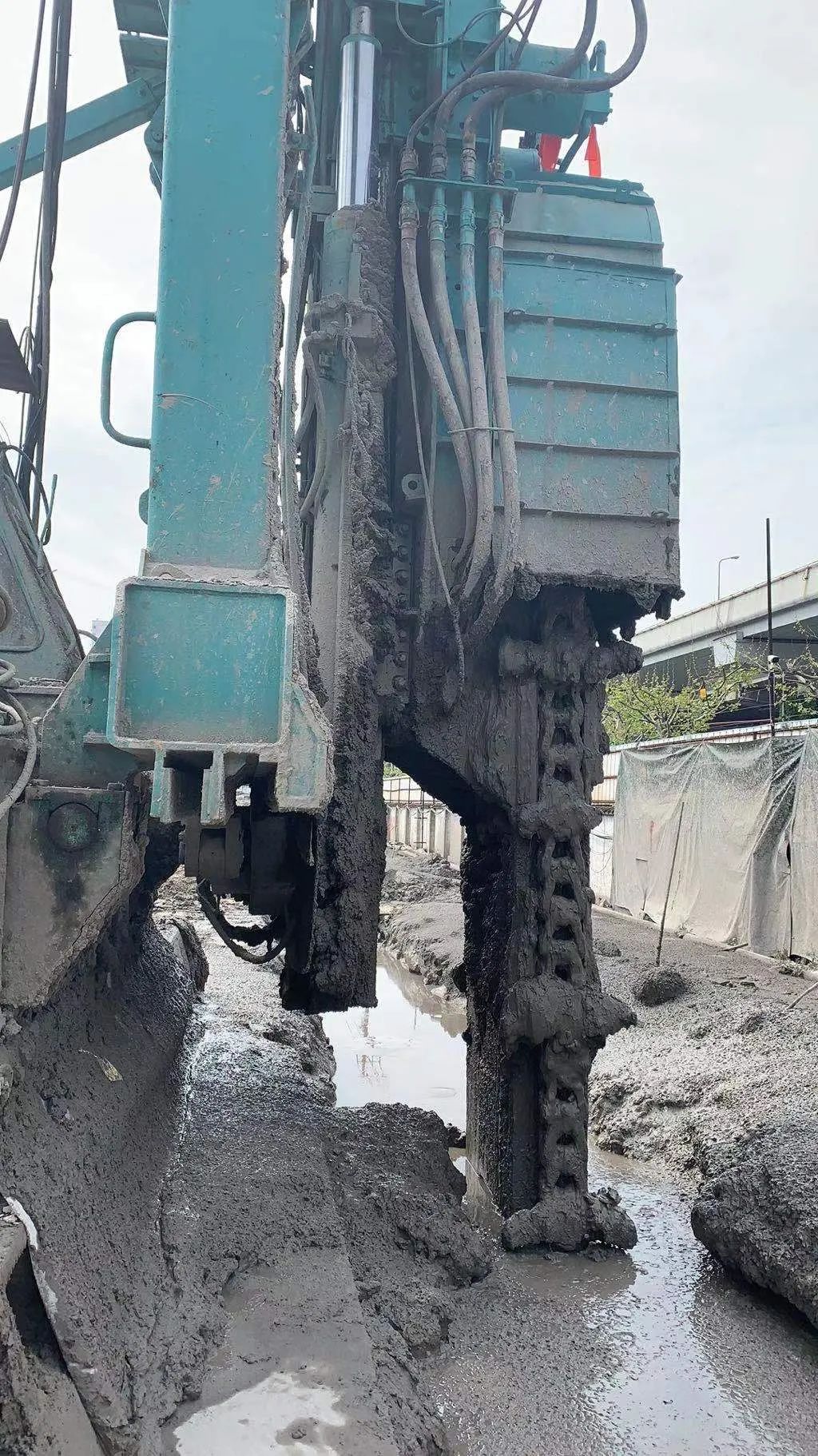

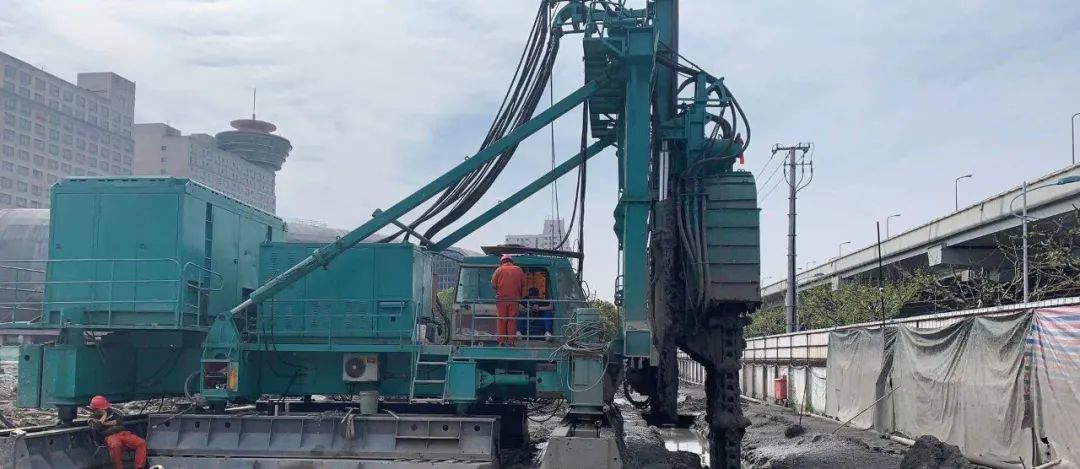

施工现场
