工程背景
宁波碶闸街地下通道MJS工法项目位于宁波市海曙区碶闸街,南起中山路,北至和义路。基坑呈“一”字型布局,南北向总长度约126m,基坑标准段净宽约9.7m,开挖深度约10m,坑中坑处开挖深度约15.6m。项目周边环境极其复杂,东西侧分别邻近东方商厦及新华联商厦,南侧紧邻中山东路,该路为宁波市东西向主干道,交通流量繁忙,路下为已投入运营的宁波市轨道交通1号线一期工程鼓楼站~东门口站明挖区间。

MJS工法在地下通道的应用案例

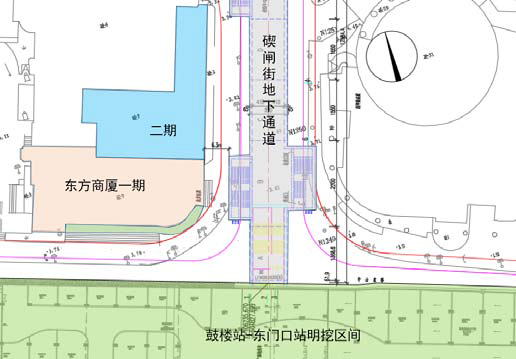

碶闸街平面图

施工难点
 1.受南侧中山东路下的轨道交通工程鼓楼站~东门口站明挖区间工程施工的影响,东方商厦一期工程以及一期扩建工程产生过明显的不均匀沉降现象。
2.碶闸街地下通道与东方商厦最近处仅6.3m,通道基坑施工时将对东方商厦产生二次影响,MJS工法施工边缘距东方商厦边缘仅3m,因此MJS工法施工期间,对东方商厦的保护极为重要。
3.碶闸街南侧紧邻中山东路,该路为宁波市东西向主干道,交通流量繁忙。碶闸街北侧为和义路,下方有较多市政管线。
施工概要
围护结构采用硬咬合灌注桩结合一道钢砼支撑及四道Φ609钢支撑,紧邻东方商厦、新华联商厦及地铁车站50m范围内在硬咬合灌注桩外侧设置MJS工法桩作隔离墙,以减小咬合桩施工期间对周边环境的影响。东侧新华联商厦距离MJS工法桩最近约5m,西侧东方商厦边缘距离MJS工法桩边缘仅3m;MJS施工区域有临改电信、自来水、电力等众多管线,与MJS工法桩最近距离约为0.5m。
MJS工法桩采用3.6m超大直径,东方商厦及新华联商厦两侧MJS工法为半圆桩体、桩长21m;临近地铁1号线隧道区间为全圆桩体,桩长7m、12.5m。成桩地层主要为素填土、淤泥质黏土、黏土以及粉质黏土夹粉砂等。

MJS工法在地下通道的应用案例

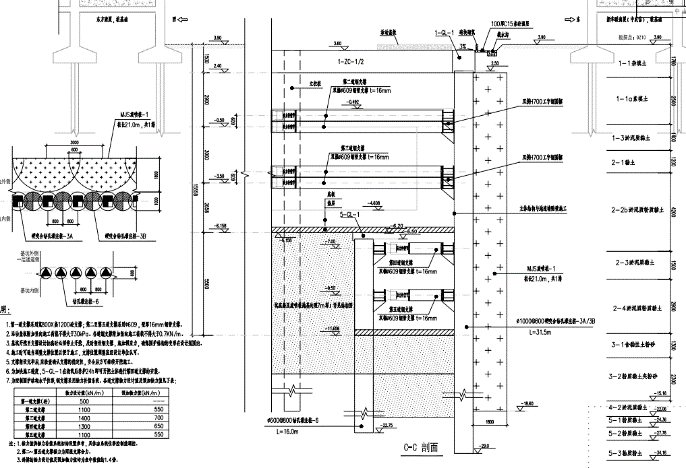

基坑开挖深度图
MJS工法在地下通道的应用案例

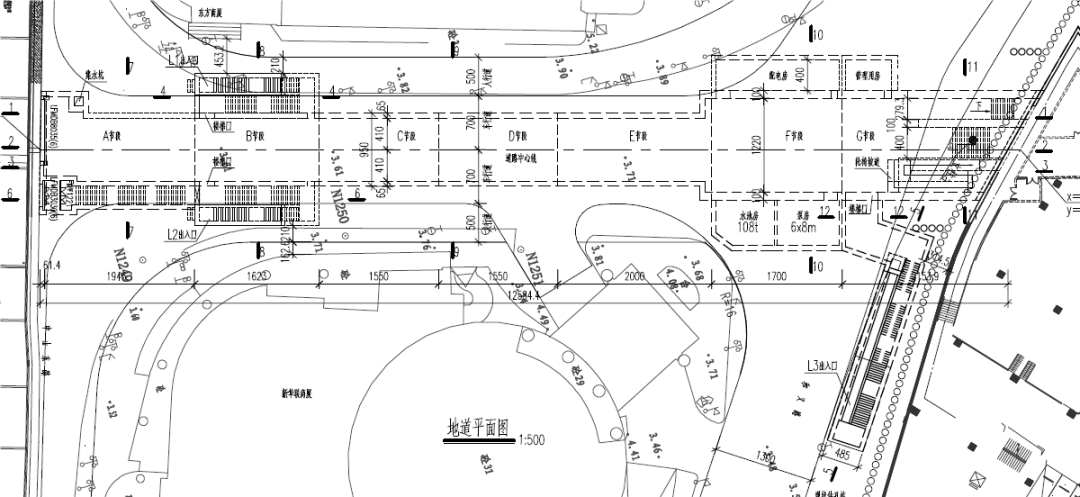

地道平面图
MJS工法在地下通道的应用案例

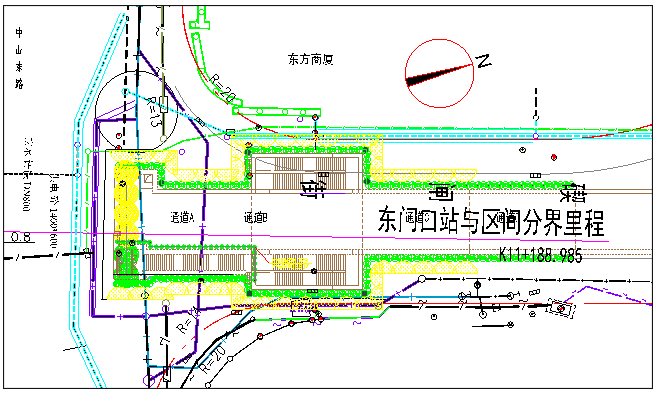

周边线管平面图

结    语
本工程自2016年4月8日开工,投入了两套MJS工法设备,采用压滤机对MJS施工产生的置换泥浆进行压缩处理,并且设置专用除尘器解决扬尘问题,最大限度的减小了施工对周边环境的影响。施工过程中设备运行稳定,未出现数据报警,在5月31日顺利完成了MJS施工任务。
