TRD工法应用案例



海门市城区黑臭水体治理工程

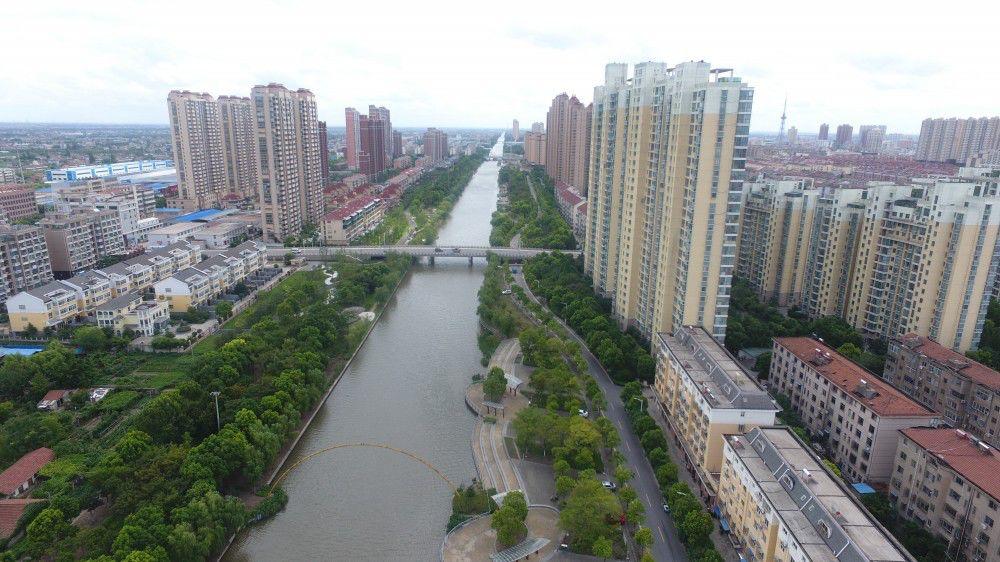

工程概况



海门市城区黑臭水体治理工程TRD工法应用



为落实《江苏省城市黑臭水体整治行动方案》、《海门市治理黑臭水体专项行动方案》等,保护和改善城乡水环境,海门市按照“控源截污、内源治理、疏浚活水、生态修复、长效管理”的技术路线,系统推进黑臭水体整治和城乡污水治理,实施污水全收集与全处理,加强水系沟通和活水循环,推动城市黑臭水体整治、滨江空间改造、人居环境改善、城镇特色塑造的有机联动,实现城市“河道清洁、河水清澈、河岸美丽”;


本工程作为海门市城市建成区黑臭水体整治规划的重要环节,对促进城市水系统功能的有效发挥、保障城市供水、水生态、水环境安全有重要意义。

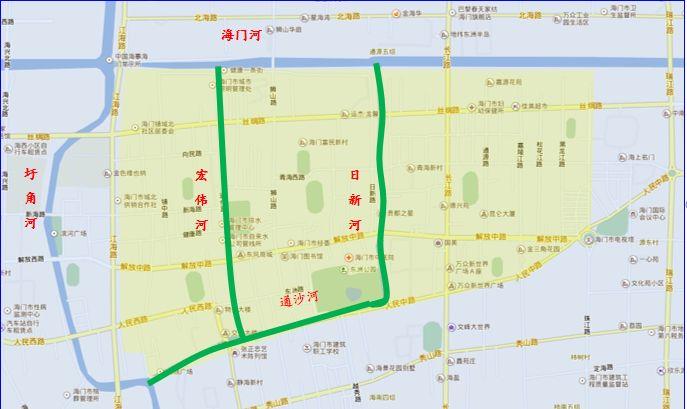

工程主要涉及日新河、宏伟河、通沙河 3 条内圩河道,河道总长度约 4400m,本工程服务范围总面积约为 370ha,其中污水服务面积270ha。新建合流泵站,收集雨水强排至外圩海门河,截留污水排入污水泵站,初期雨水通过调蓄池错峰排入污水系统。合流制截污改造(包括管道与泵站等附属设施)工程与河道水质净化设施、水动力循环设施、河道清淤工程、水生态修复工程。


海门市城区黑臭水体治理工程TRD工法应用


海门市城区黑臭水体治理工程TRD工法应用







TRD止水帷幕

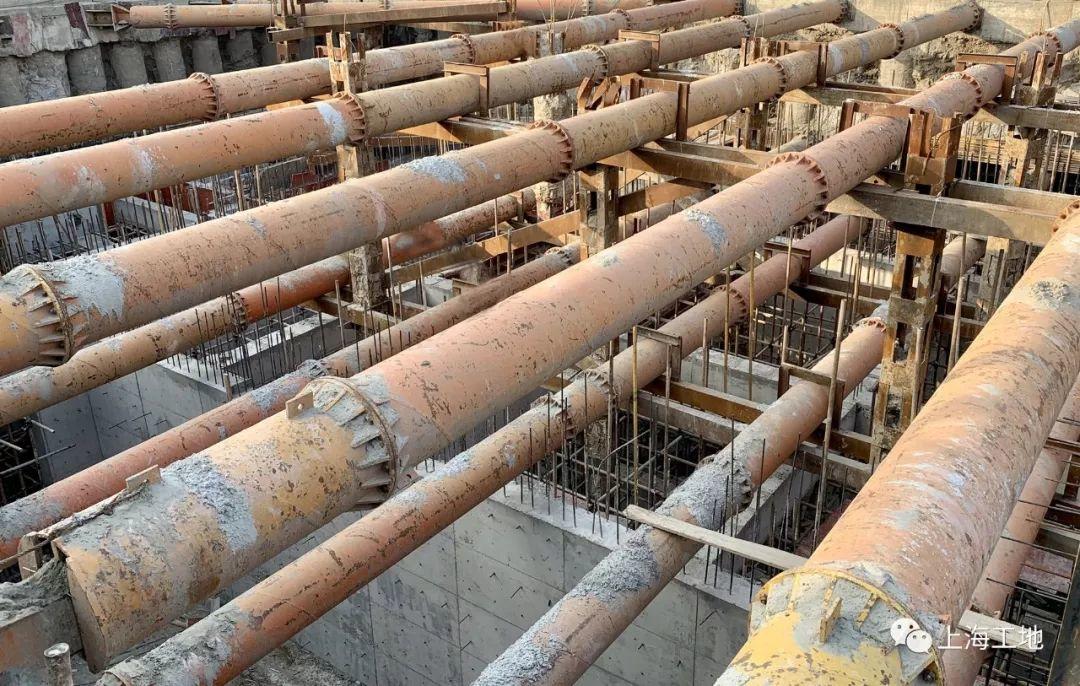

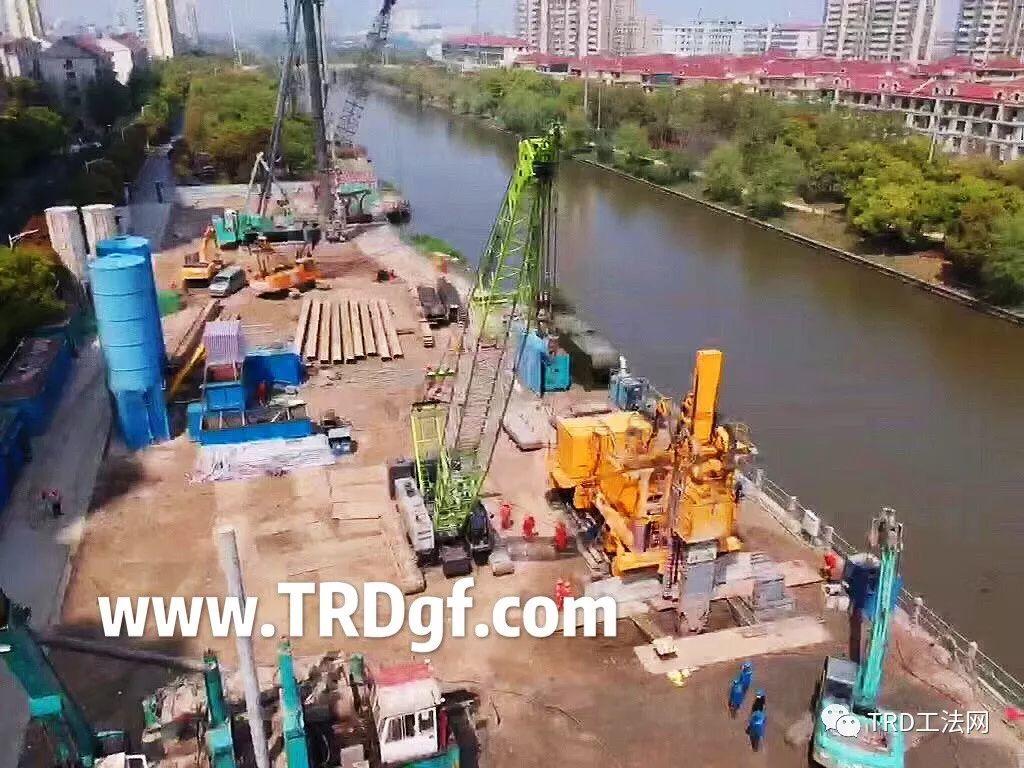

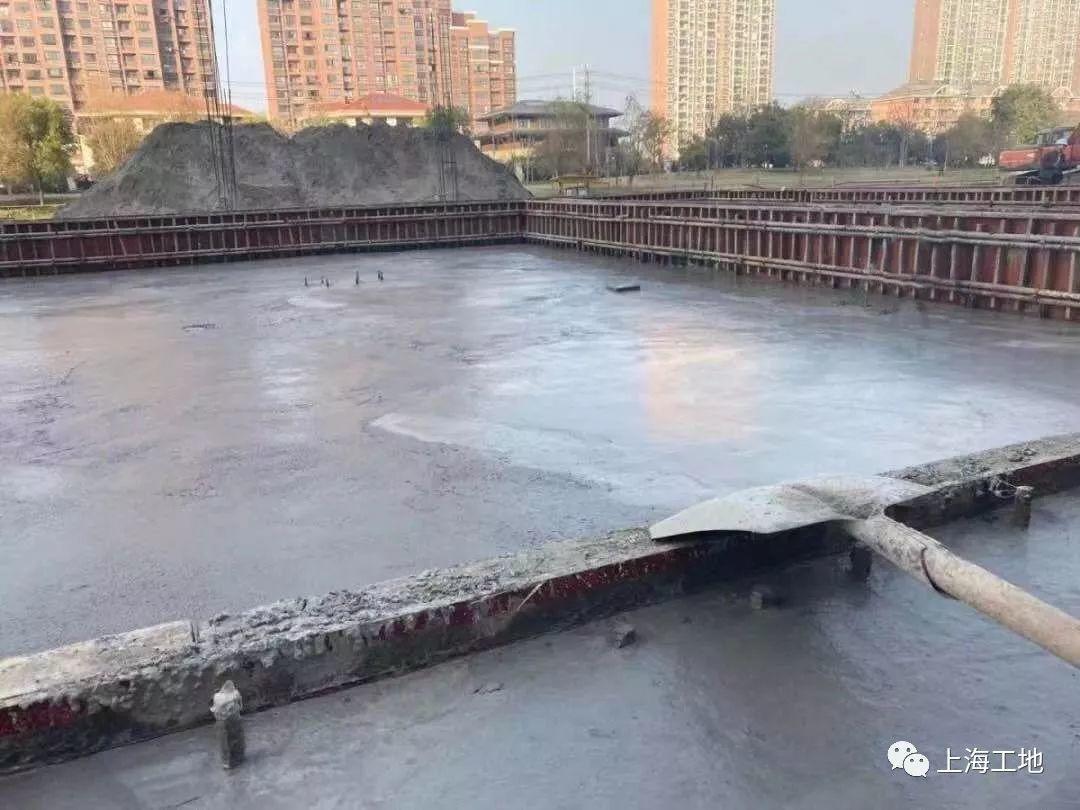

日新路泵站调蓄池的地下结构是一个50m*25m*13m的深基坑,也是项目中最大的基坑,整个池体距离北侧海门河护岸结构仅4m,南面距离居民小区建筑也仅十多米,对于基坑围护要求十分高。为了确保基坑安全,项目采用了TRD止水帷幕+钻孔灌注桩+钢支撑的围护结构,底板则与竹节桩连接,防止调蓄池箱体上浮。相较于传统的工法,TRD连续水平推进切割搅拌确保了围护结构无缝隙,避免了钻孔灌注桩桩间接缝处的漏水现象。


海门市城区黑臭水体治理工程TRD工法应用


海门市城区黑臭水体治理工程TRD工法应用

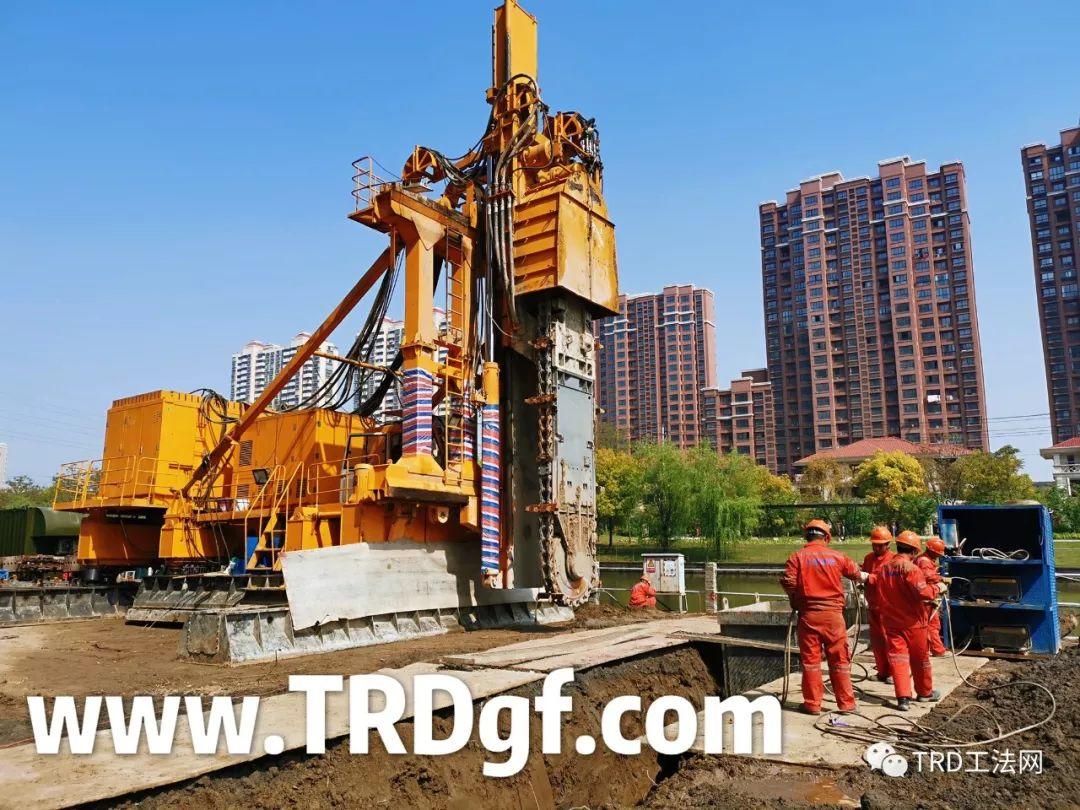

日本三和 TRD-EN工法机


海门市城区黑臭水体治理工程TRD工法应用



海门市城区黑臭水体治理工程TRD工法应用

来源:上海隧道股份

编辑整理:项 敏









TRD工法


TRD工法(Trench-Cutting & Re-mixing Deep Wall Method),又称等厚度水泥土地下连续墙工法,其基本原理是利用链锯式刀具箱竖直插入地层中,然后作水平横向运动,同时由链条带动刀具作上下的回转运动,搅拌混合原土并灌入水泥浆,形成一定强度和厚度的墙。


海门市城区黑臭水体治理工程TRD工法应用


海门市城区黑臭水体治理工程TRD工法应用


TRD工法通过水平横向运动成墙,可形成没有接口的等厚连续墙体,其止水防渗效果远远优于柱列式地下连续墙和柱列式搅拌桩加固,其主要特点是环境污染小、成墙连续、表面平整、厚度一致、墙体均匀性好、防渗性能好、施工安全,与传统柱列式地下连续墙相比隔渗,经济性好。

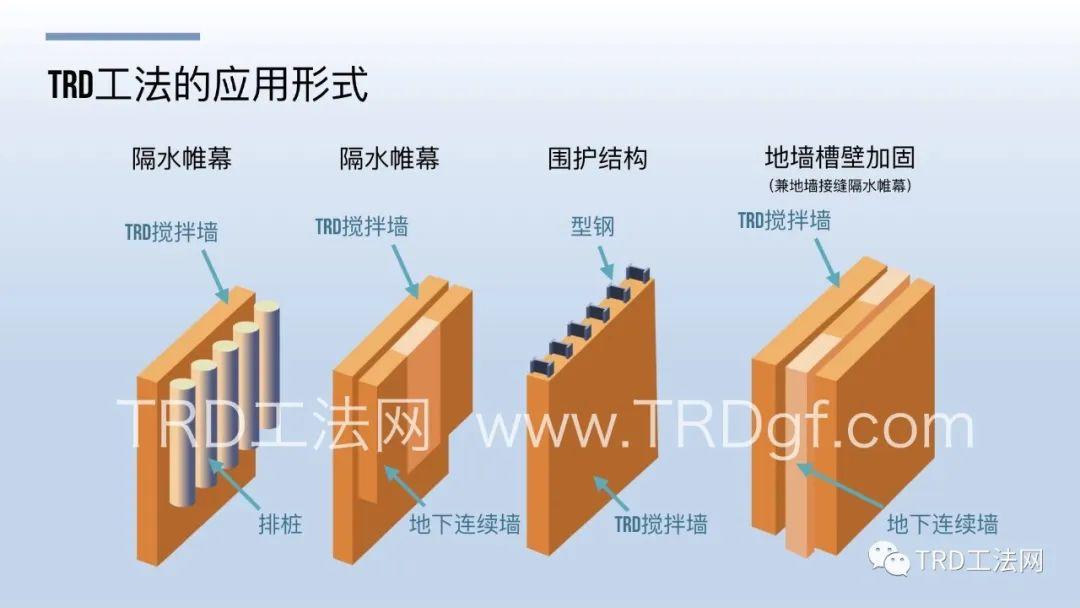

TRD工法适应粘性土、砂土、砂砾及砾石层等地层,在标贯击数达 50~60 击的密实砂层、无侧限抗压强度不大于5MPa的软岩中也具有良好的适用性。可广泛应用于超深隔水帷幕、型钢水泥土搅拌墙、地墙槽壁加固等领域。


海门市城区黑臭水体治理工程TRD工法应用


海门市城区黑臭水体治理工程TRD工法应用


海门市城区黑臭水体治理工程TRD工法应用






TRD工法动画及现场工序视频

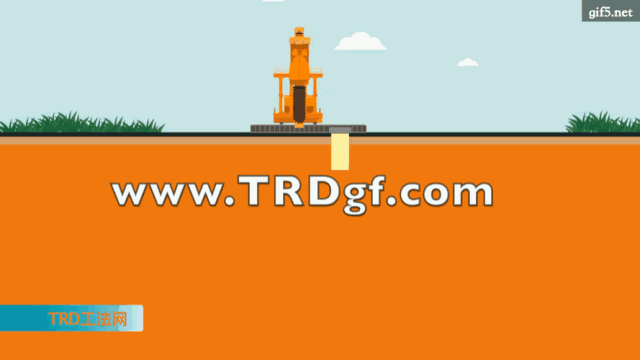

TRD工法动画演示



TRD工法施工案例及工序流程
