倾斜式挡墙

小编语

在较深的基坑明挖施工中,一般需要施工挡墙和支撑结构,以防止土体崩塌。日本近年来开发了倾斜式挡墙,通过挡墙倾斜3~10度左右,免去了支撑结构,从而节省了施工材料、机械台班、人工,并且使内部结构施工更加方便。该工法于2014年获得了第16届日本国土技术开发优秀奖。小编本期将为您介绍这种工法及其应用案例。

工法分类

省事省力省钱,挡土墙还可以这样做!

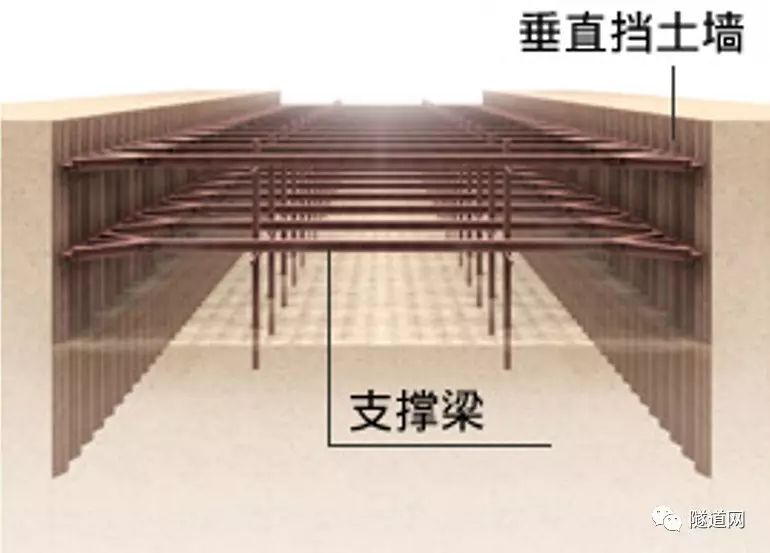

以往工法使用支撑梁和中间桩等进行支撑

省事省力省钱,挡土墙还可以这样做!

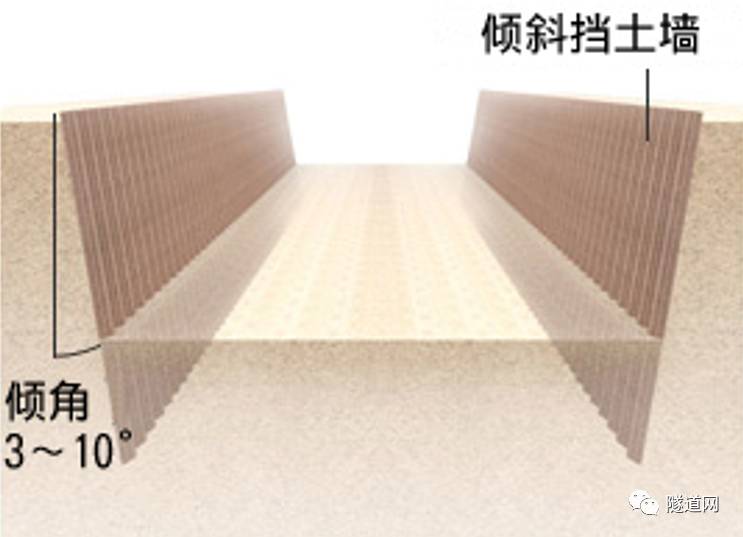

不需要进行支撑的倾斜挡土墙工法

倾斜挡土墙工法主要分为适用于高地下水位的“钢板桩式”、适用于低地下水位的“型钢桩横挡板支撑式”,以及采用了地基改良工法来形成挡土墙的“地基改良式”。

省事省力省钱,挡土墙还可以这样做!

倾斜挡土墙的各种形式

省事省力省钱,挡土墙还可以这样做!

自立式倾斜挡土墙的施工场景

正如名字所示,通过斜向打桩达到“自立”的效果。2012年进行的第二木之根隧道施工中,首次采用了型钢桩横挡板支撑式。

省事省力省钱,挡土墙还可以这样做!

采用地基加固工法修筑掺土水泥墙(倾斜挡土墙)

工法的优点

1

主体结构品质提升

传统工法的主体结构,支撑结构物穿过的地方要做止水处理。倾斜式挡土墙由于省略了支撑结构,因此能够提高主体结构的防渗水性能。

此外,传统工法由于支撑结构物的影响,往往需要分数次浇筑混凝土,从而留下施工缝。省略支撑结构后,主体结构物上的施工缝就相应减少,整体性更好。

2

体结构品质提升

省去了支撑架设、撤去的工序,工期得到了缩短。基坑内部也留出了开阔的空间,土方开挖施工更加便利。

3

成本减少

支撑结构的省略,节省了该部分的材料,并节约了支撑架设和撤去的施工成本。

4

“地基改良式”在狭窄空间内也能施工

“地基改良式”倾斜挡土墙工法,可将施工机械设置在挡土墙的开挖一侧,因此在比较狭小的地方也能施工。

5

可与预制构件工法有更好的配合

由于倾斜挡土墙工法省去了支撑作业,具有短时间内可完成安装预制件的特点。近年来,随着i-Construction(智能化建设)的推行,使用预制工法的施工越来越多,采用该工法可以有效提升施工性能。

工程应用

省事省力省钱,挡土墙还可以这样做!

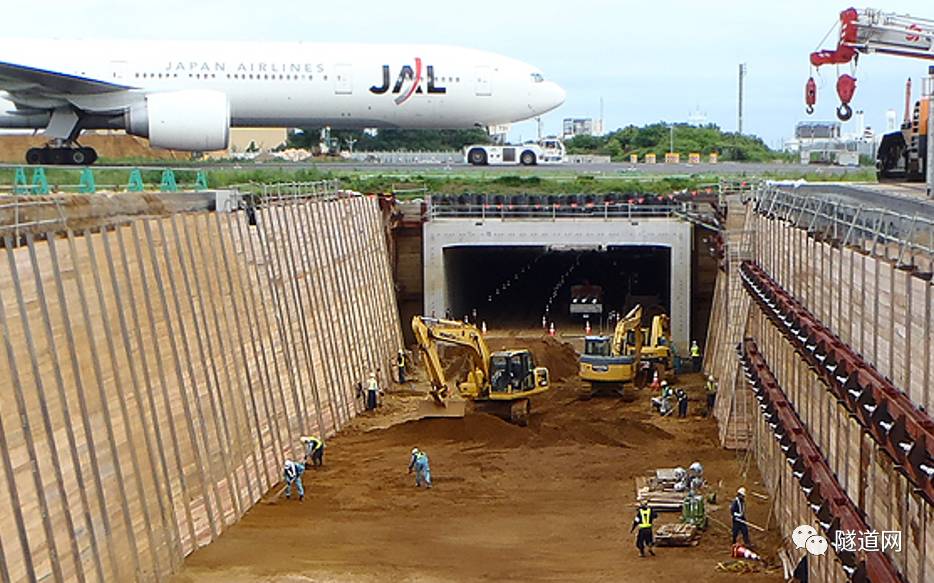

成田国际机场第二木之根隧道工程

省事省力省钱,挡土墙还可以这样做!

谷津船桥高速公路交叉口施工工程

省事省力省钱,挡土墙还可以这样做!

常陆那珂火力发电所取水口新建工程



在最近的富山新港火力发电所LNG1号机新建工程中,大林组使用了新开发的地基改良式倾斜挡土墙工法,用于冷排水管和电缆沟的箱涵安装施工中。

省事省力省钱,挡土墙还可以这样做!

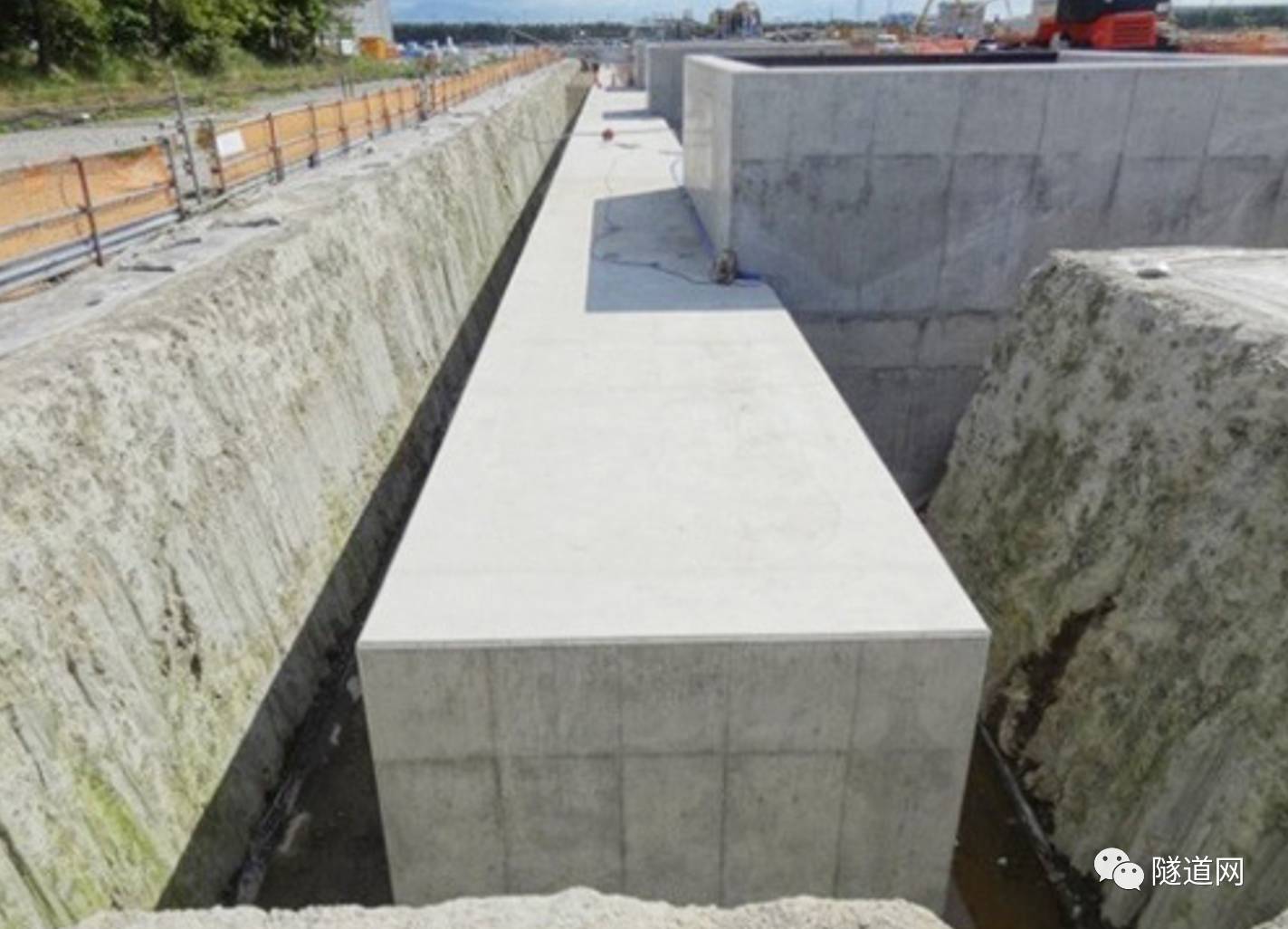

地基改良式的倾斜挡土墙(两侧)及完成安装的箱涵(中央)
