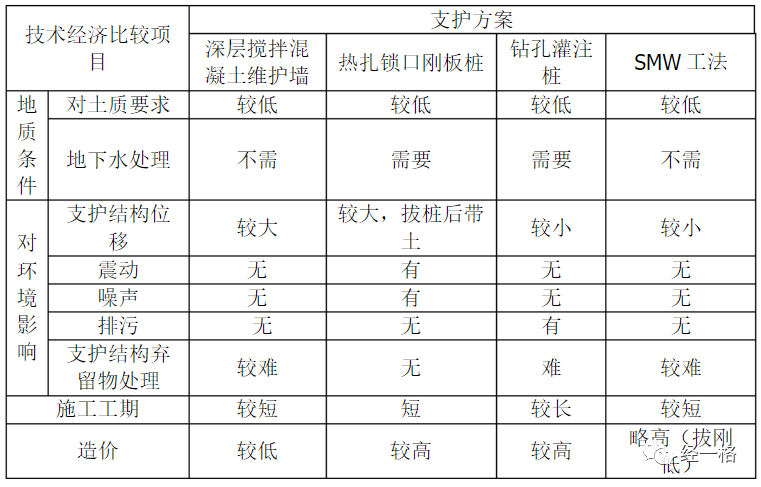

基坑支护施工方案有多种:放坡开挖、钢板桩支护、粉喷桩支护、沉箱、灌注桩、地下持续墙等,各有适用条件和优缺点。一般在设计阶段会进行方案比选。钢板桩(钢管桩)支护由于方便快捷,是各类建设项目基坑开挖支护的常用措施。
钢板桩支护施工一般通过振动冲击设备压入,最大的问题是有噪音和振动负面影响。

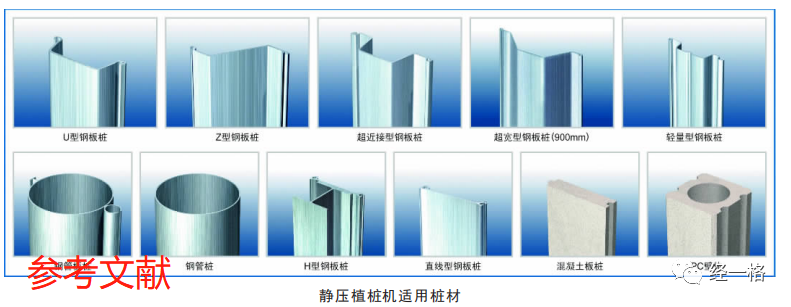

上世纪 60 年代,日本对各类基础设施工程建设中桩基工程施工所带来的振动和噪 声等建设公害问题高度关注,政府相继颁布公害防治基本法(1967 年)、噪声管制法(1968 年)以及振动管制法(1976 年)[1]。针对桩基施工的振动和噪声问题,日本技研(GIKEN)1975 年成功研制静压植桩机(液压式压拔桩机),除了噪音和振动小特点,工艺主要适用于利用传统工法(如振动压入钢板桩)施工困难的情形,其带有螺旋钻孔引导的SUPER档设备适用于混有卵石的砂砾层/岩盘等N值超过50的坚硬地质的压入施工,N低于50的可用水刀款设备,25以下用标准版即可。据了解,日本技研(GIKEN)2011年在上海设立中国办事处并推广该工艺。
▍应对不同地质
▍单独压入
静压植桩机通过夹紧已经压入地中的完成桩(称为“反力桩”)来获得反作用力。然后,以反力桩为基础,静压植桩机通过静载荷将桩压入地中。
▍水刀联动压入
高压水刀并用压入可以增加桩端周围的间隙水压,并创造土粒子可以轻松移动的临时状态。同时,上行水流可减少桩的表面摩擦,并且通过冲洗锁口中的土体来减少锁口间抵抗。因此,水刀并用压入可减小贯入阻力,辅助完成压入施工。
▍螺旋钻联动压入(克服坚硬地质工法)
“除芯理论”在技研的压入原理的基础上结合螺旋钻并用工法,从而成功实现了在坚硬地质条件下的压桩作业,并且不会影响压入工法的优势。压入钢板桩时,以更小的钻掘范围,满足减轻贯入阻力的需求,完成桩材的压入施工。因此,采用克服坚硬地质工法进行施工时,钢板桩可获得较大的支持力。

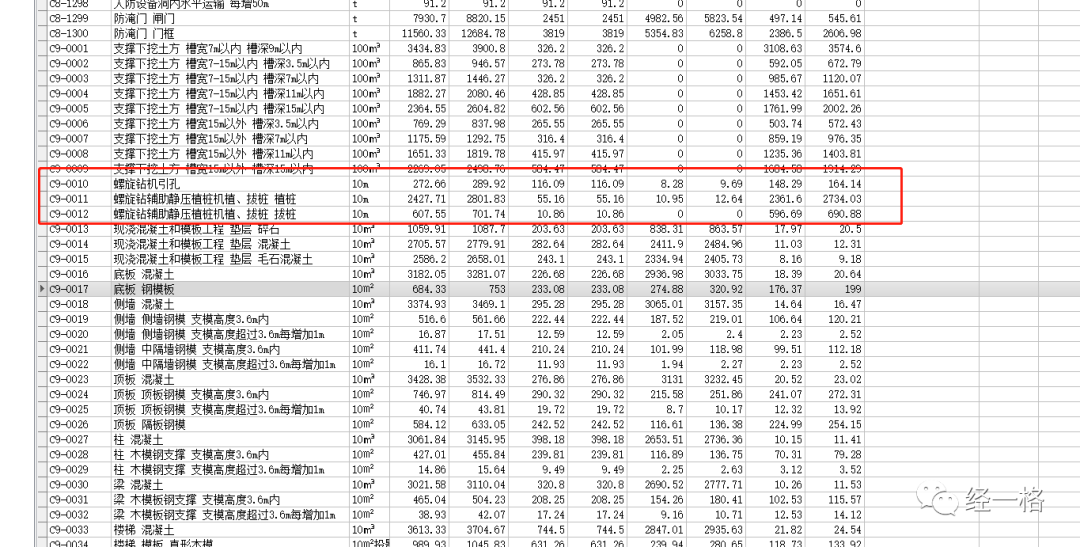

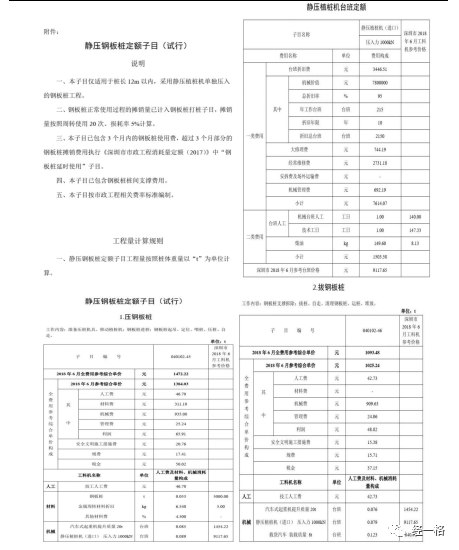

静压钢板桩施工会根据岩土情况(代表N值)选用不同的设备,经初步咨询,SUPER 版带引孔的成套进口设备如F201-400/500/600,目前市场价格在1200+万左右,具体价格随汇率变化浮动。市场租赁价格大约70-80万/月。作为一项先进工艺,它有技术支撑,功效与地质情况和操作技术人员技能有关,具体施工单价在专业分包时可以采用延米计算,也可以按吨计算。经查,深圳和广西在2018年都出过基于进口设备测算的静压钢板桩定额。
两地定额基价测定结果差异较大,这点在基价水平和机械台班单价上都有所反映,二者差异主要是所使用的机械设备的档次以及机械设备摊销系数。最终综合单价,前者大致是后者两倍,前者存在明显不合理情形。
对比内容 |
广西定额 |
深圳定额 |
综合单价 |
5061.42元/t |
约2565元/t全费用单价 |
定额基价水平 |
4020.68元/t(含3个月钢板桩租赁费用约900元/t,不含管理费和利润) |
2565元/t(含3个月钢板桩租赁) |

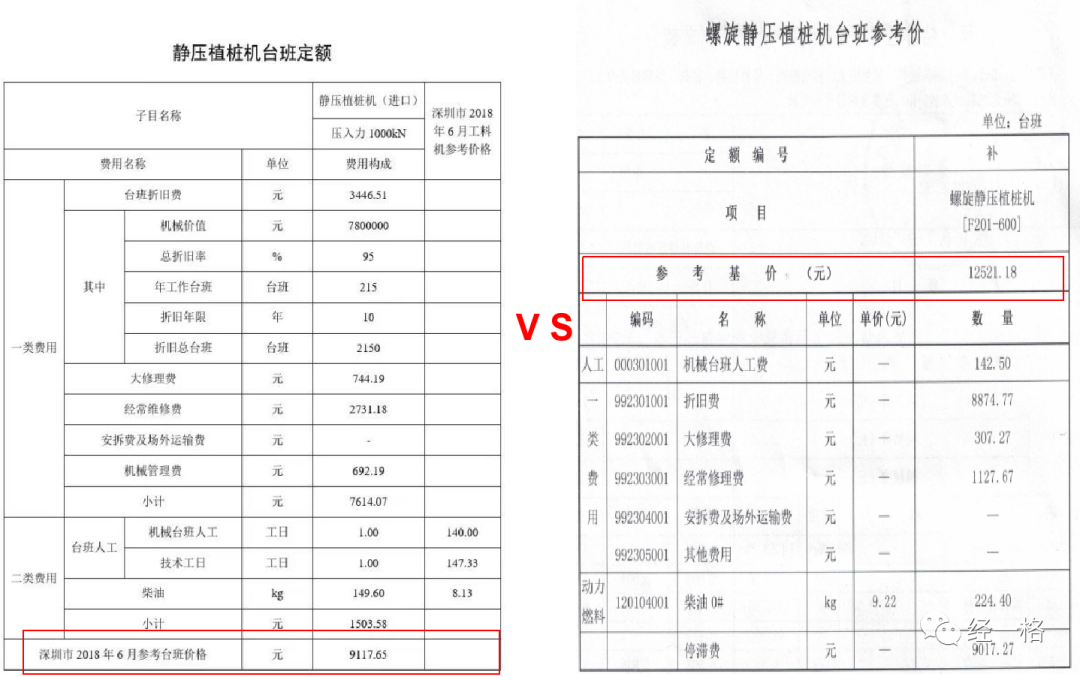

静压机台班参考价 |
9987.28(按F201静压植桩机) |
9117.65(静压植桩机进口综合) |
静压机摊销系数 |
0.19+0.049 |
0.089+0.079 |

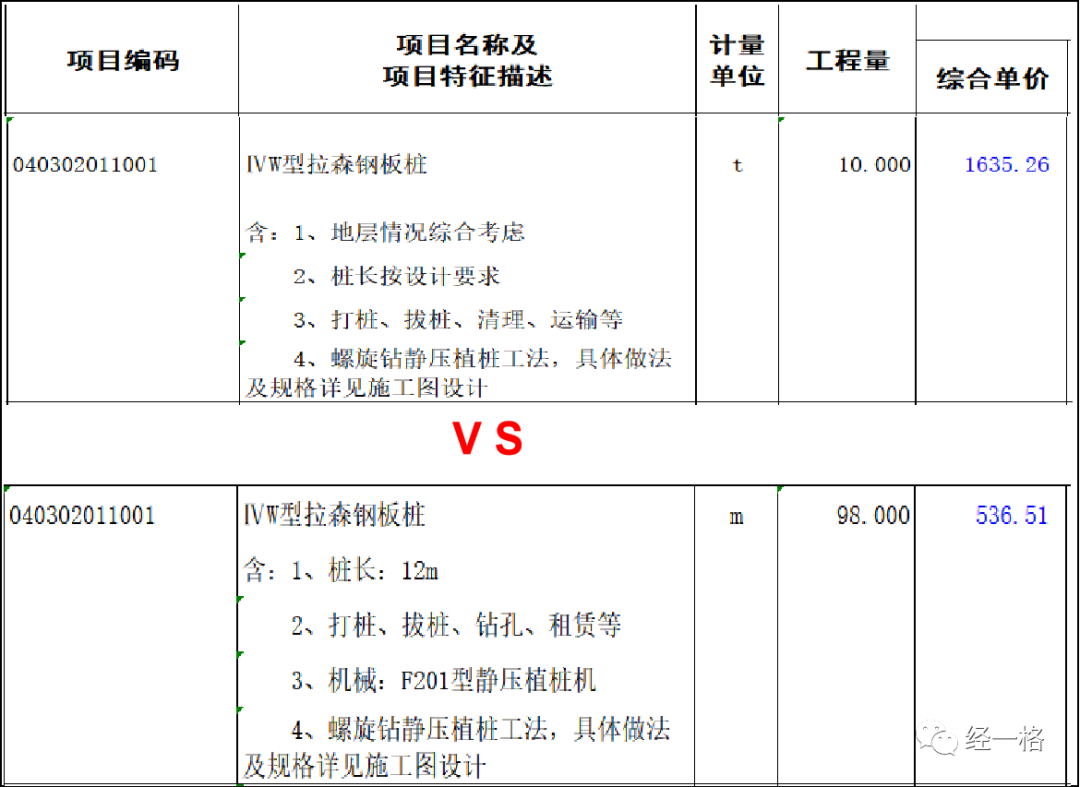

与常规振冲钢板桩单价差距也比较大,即便是较低的深圳版静压钢板桩基价,每吨钢板桩单价差价也在1000元左右,发包人应在方案论证阶段要求设计充分考量工艺性价比。
如您有其他地方的静压钢板桩定额或单价,欢迎留言交流。
主要参考文献:
1.陈国主.静压植桩机——全新的环保型桩基施工设备[J].市政技术,2012,30(01):1-3.
2.技研资料
