那些用钢板桩建造的公共空间



中国·上海杨树浦电厂遗址公园
杨树浦电厂遗迹公园(杨浦滨江公共空间和综合环境(三期)工程)
荣获2019-2020年度建筑设计奖·历史文化保护传承创新一等奖。

杨树浦电厂的拆除工作结束后,场地上清晰地呈现出了百年时间作用下的场地脉络与肌理,之后所有的系统叠加与空间转换都在充分尊重原有脉络和肌理的原则下进行。基于原空间脉络,结合上位规划梳理出两处入口广场,以及贯通浦江两岸的骑行、慢跑道,据此对原厂区道路进行适应性修正——部分路段凿切修窄,部分路段则增补加宽等;大部分原混凝土地面连同其表面的时间痕迹得到适度保留,并在抛丸固化工艺的处理之后获得了品质的提升。


那些用钢板桩建造的公共空间

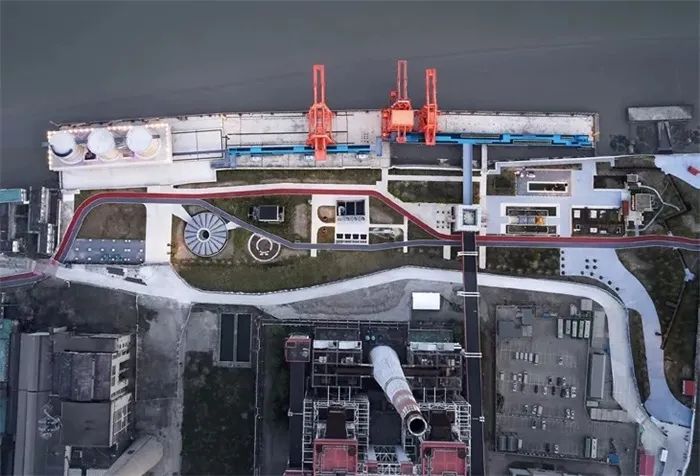

▲ 改造后依据场地留存形成线索的电厂平面图


原输煤栈桥被保留改造为二层观光平台,由此建设的二层空中步道体系成为场地新的叠合线路。整条二层步道,不仅有效地将防汛墙前后空间连为整体,还将原粉煤灰储灰罐(现灰仓艺术空间)及3号转运站(现杨树浦驿站)串联成系列,为远期整体空中步道体系与发电厂主机房相连通预留了可能;在空间脉络重要的衔接点配置了公共服务基础设施,包括钢板桩公共卫生间、净水池咖啡厅、杨树浦驿站等。


那些用钢板桩建造的公共空间

▲ 钢板桩公共卫生间


那些用钢板桩建造的公共空间
▲ 钢板桩公共卫生间
那些用钢板桩建造的公共空间
▲ 掩藏于植物中的残留钢筋混凝土柱头
杨树浦电厂遗址公园的生态系统营造是一个将厂区进行生态化改造的过程。原有工业建筑和设备被部分拆除后,其基础暗示着过去繁忙的工业生产,成为电厂遗迹公园绿化景观构成中的重要元素。其中,原燃料车间的一组建筑地上部分被拆除后,设计依照原建筑轮廓将场地下挖,使埋在地下的基础与其一层的部分墙基、柱体连成整体,同时下挖处理为实现海绵城市的生态理念提供了可能——场地地形下凹汇集场地中的雨水,配合种植水生植物形成历史与生态相融的雨水湿地区

那些用钢板桩建造的公共空间
▲ 煤斗亭与雨水湿地



日本·「RED HILL 1967」

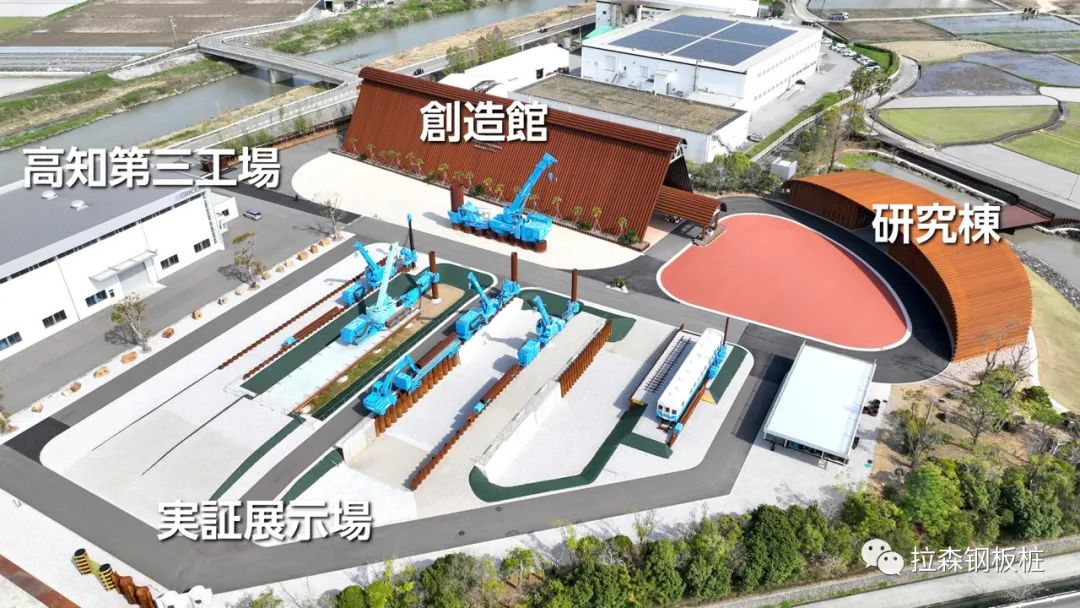

日本技研(Giken)新建的RED HILL 1967设施

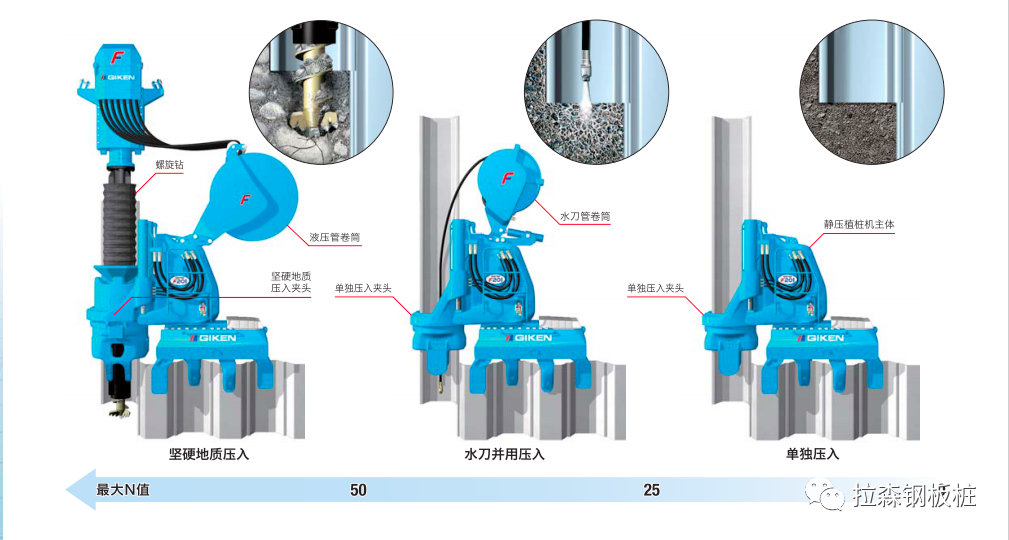

  给客户和大众展示静压原理的优越性

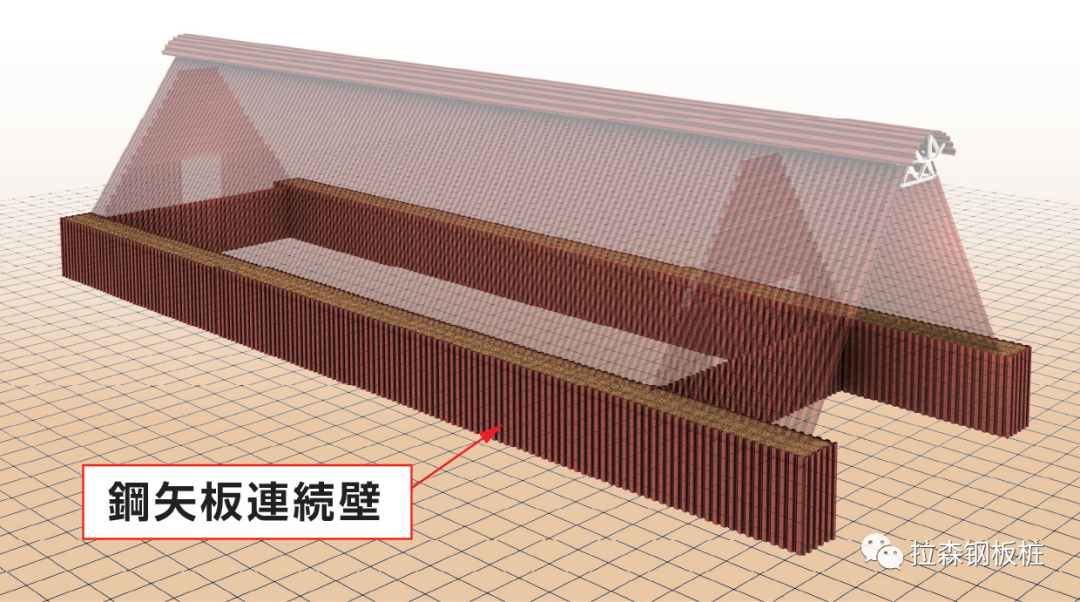

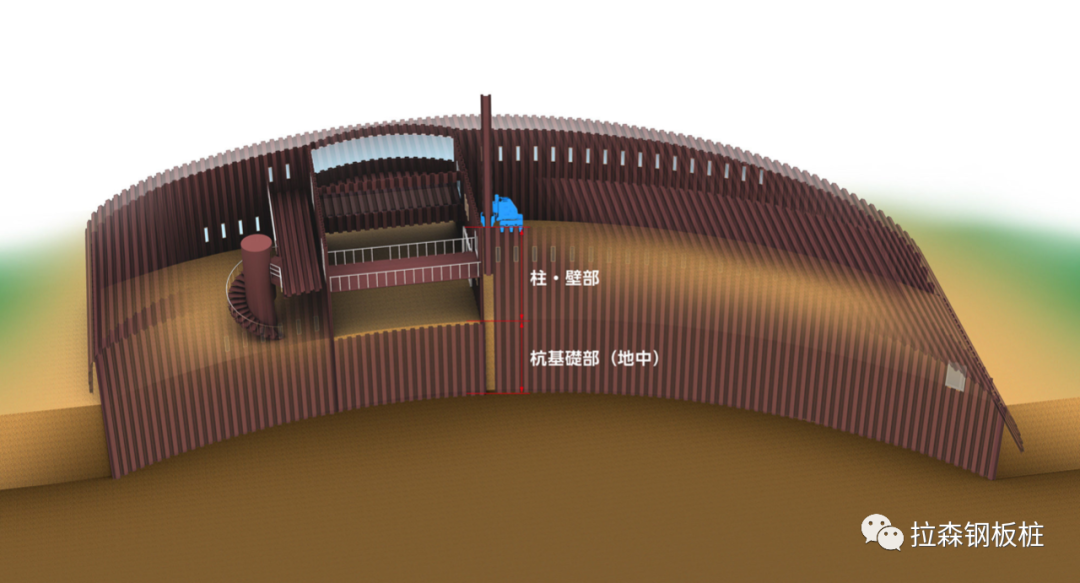

采用拉森钢板桩作为世界打桩机械博物馆和研究大楼的主要结构材料

那些用钢板桩建造的公共空间

< p style="white-space: normal;margin-left: 8px;margin-right: 8px;margin-bottom: 0px;">其中创造馆宽28m,长95m,高18m。

屋顶和墙壁上的钢板桩长度为20m。

它是总共使用了280根宽度为600mm的钢板桩。

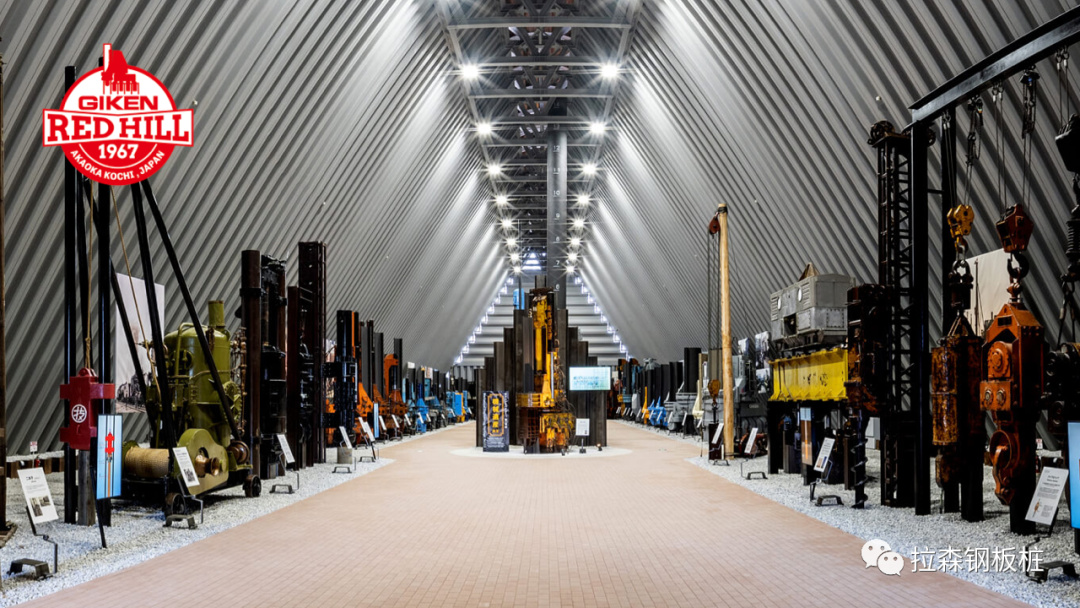

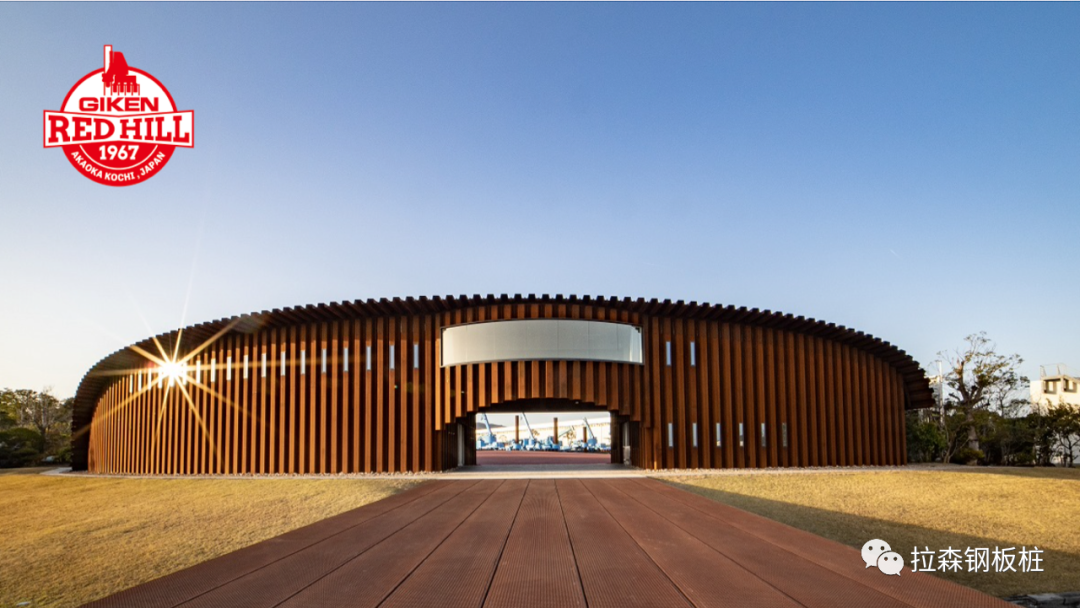

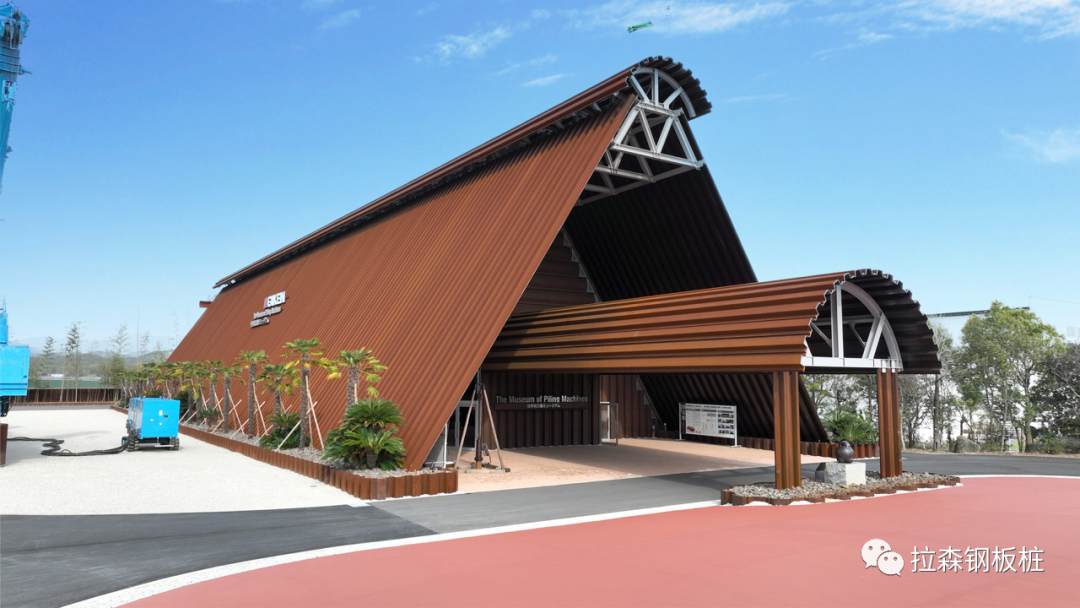

那些用钢板桩建造的公共空间▲ 创造馆(世界打桩机博物馆)



那些用钢板桩建造的公共空间▲ 创造馆(世界打桩机博物馆)


那些用钢板桩建造的公共空间▲ 创造馆(世界打桩机博物馆)

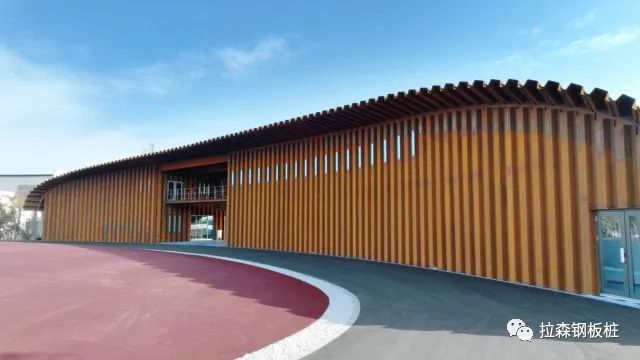

那些用钢板桩建造的公共空间▲ 研究大楼

那些用钢板桩建造的公共空间▲ 研究大楼

那些用钢板桩建造的公共空间▲ 研究大楼

▲ 建造延时视频


澳大利亚·第三波亭
    用回收的钢板桩建造的公共空间
Tony Hobba Architects’ Third Wave Kiosk
 in Australia is Made from Recycled Sheet Piling

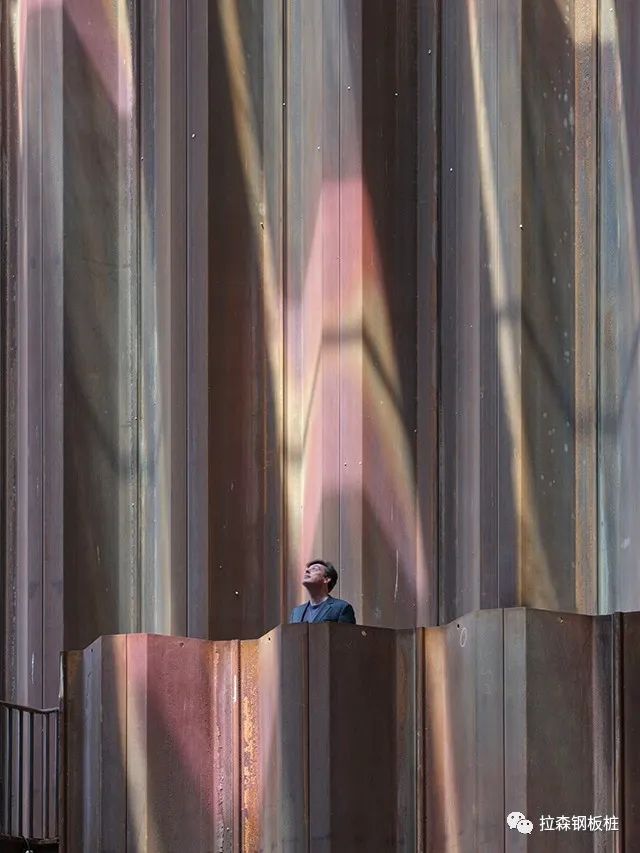

在2010-2011年洪水期间,默里河使用过后的拉森钢板桩构成新第三波亭外墙、瞭望台及露天休息区的挡土墙。

Tony Hobba Architects 没有粉刷或翻新它们,而是将钢板桩留在了原来的风化状态,这让第三波亭看起来原始、质朴。

“第三波”是指将咖啡提升为美食饮料(如美酒)的运动,新亭将专注于销售非常优质的咖啡。215平方英尺的结构既优雅又简单,立面的不规则折叠图案——板材桩的典型结构组件——提供了视觉趣味。用回收材料建造结构有助于减少新亭产生的废物,也降低了成本。

这栋小建筑一次可容纳1-3名员工。该亭于2011年11月开放,为海滩游客提供了一个新的公共空间,海滩游客可以在这里见面并享受附近风景。


那些用钢板桩建造的公共空间

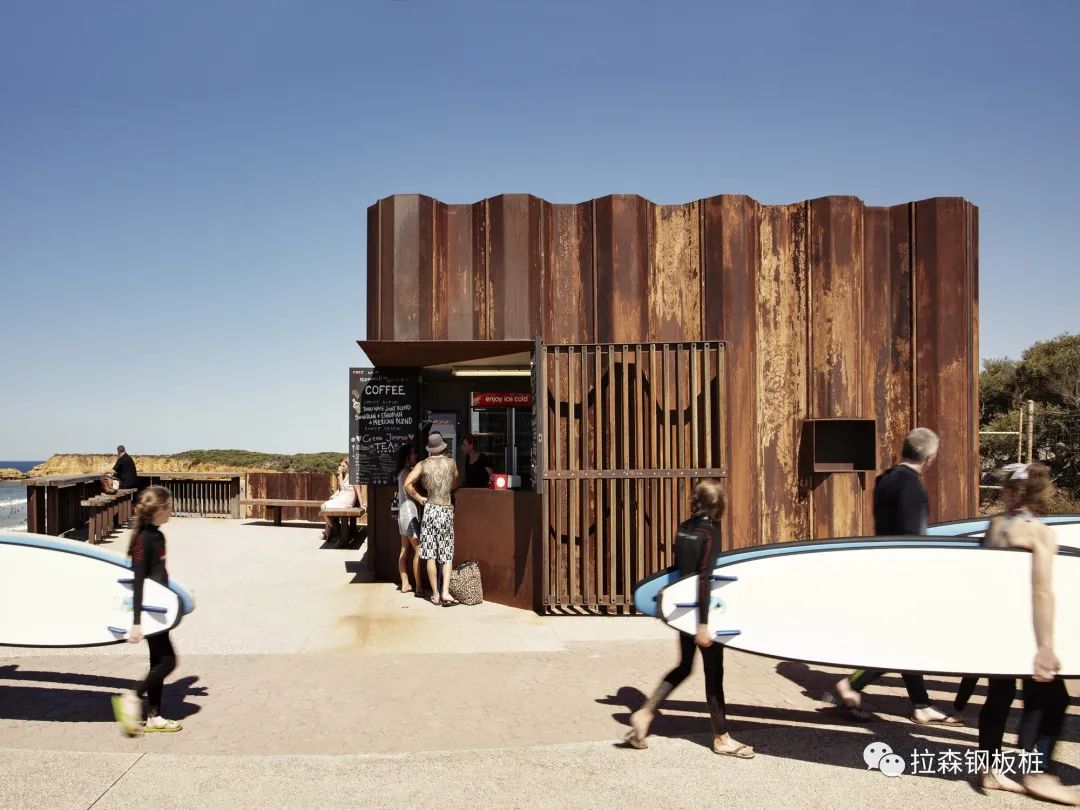

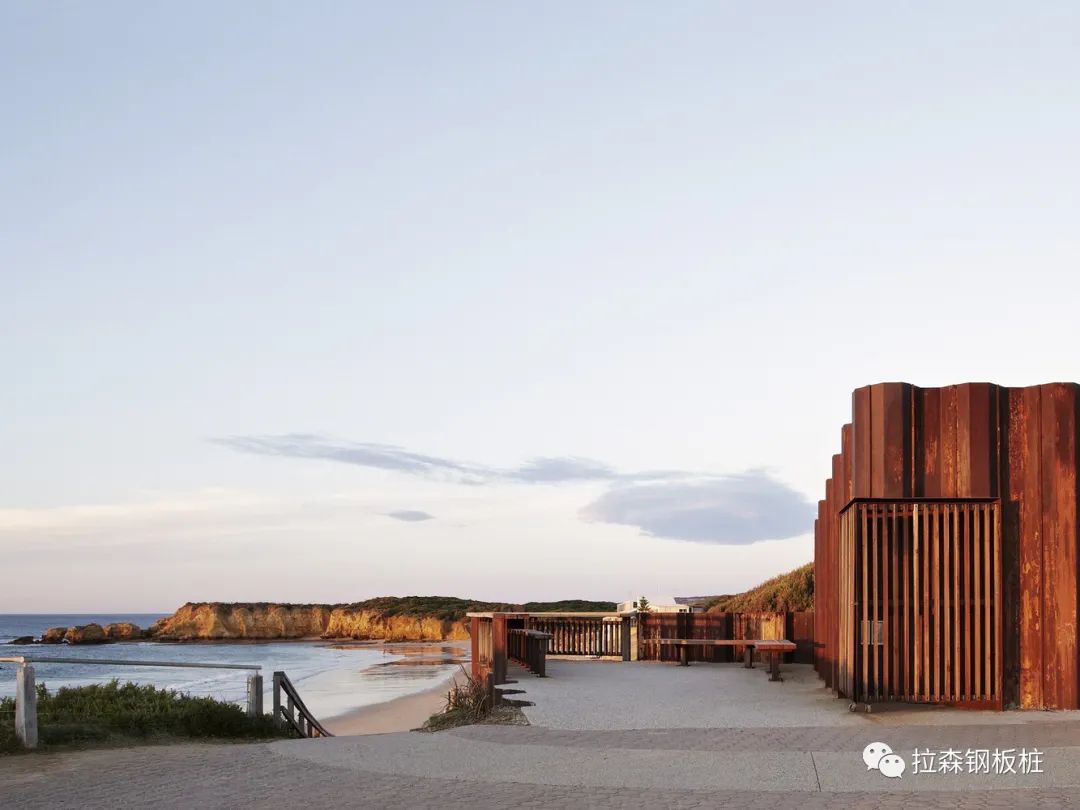

▲ 第三波亭


那些用钢板桩建造的公共空间

▲ 第三波亭



荷兰·Z级青年中心
瑞士兹沃勒 MTB 建筑事务所设计的“Z级青年中心”
图片版权所有robert oerlemans
所有图片来自:MTB 建筑事务所

john van dijk 和来自荷兰MTB 建筑事务所的 rogier groeneveld 与 zwolle 的市民开始了一个合作设计过程,以创建“Z 级青年中心”,这是建筑师解释社区意见的结果,他们只参与了设计厨房、厕所、围栏和楼梯。公众可以通过放置衣柜、dj 塔和酒吧来起草自己的内部计划。他们还自己购买了所有音响设备、照明设备和家具,这些可以完全由后代重新组织和改变。

坐落在一个土制基座上,年轻人想要一个与城市景观分开的坚固结构。为了利用三个主要空间的声音产生,在包裹立面的生锈波纹钢板上切割了几个开口。一个双高的多功能房间包含一个舞台和音响系统,用于音乐会或派对,而二楼可以用作进入微型场地的阳台。办公室和会议室位于二楼,有更大的窗户,自然光线充足,还有一个吸烟者的露台。根据大众需求,内部是一个原始暴露的工业环境,在露天提供电气和机械服务。

那些用钢板桩建造的公共空间

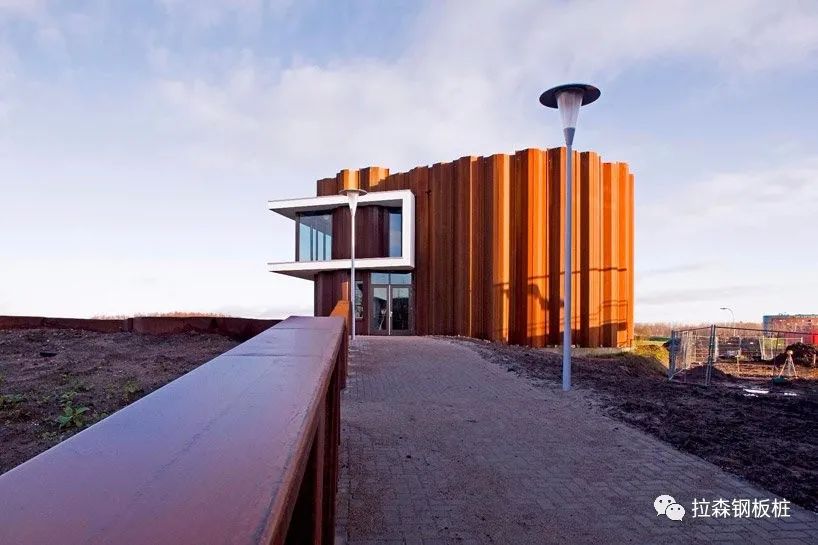

▲ Z级青年中心
那些用钢板桩建造的公共空间
▲ Z级青年中心

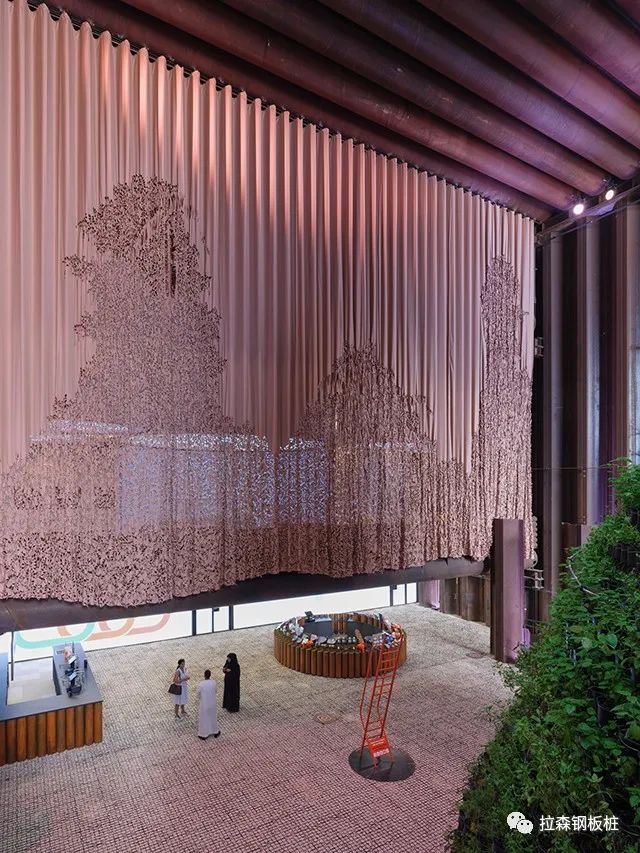

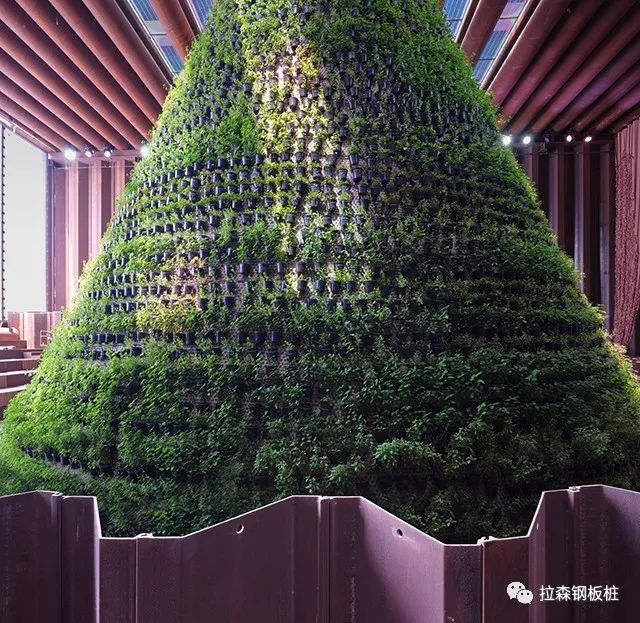

2020年迪拜世博会荷兰钢板桩馆

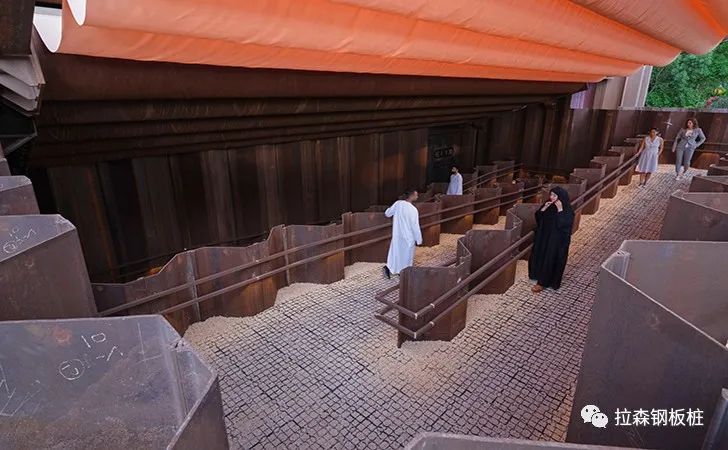

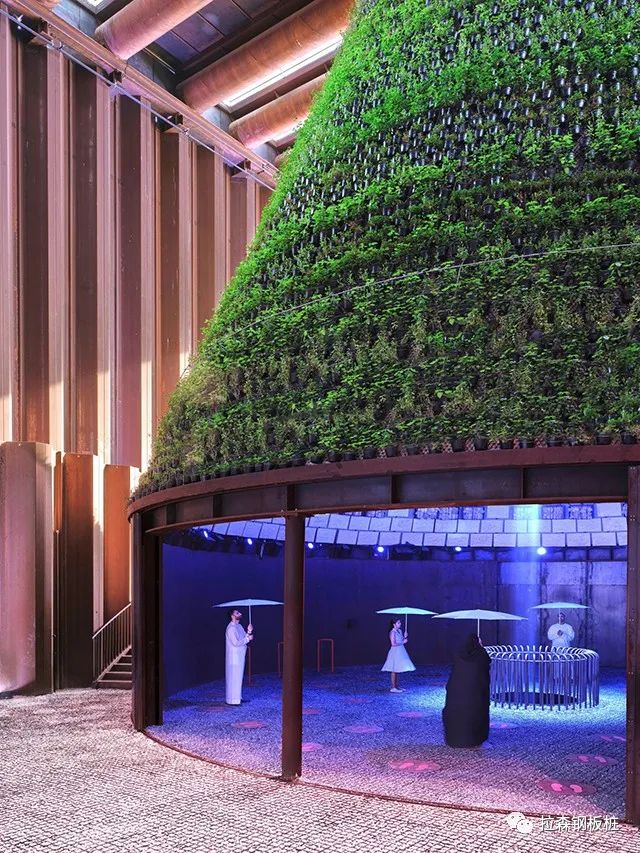

2020迪拜世博会荷兰在可持续发展区建造了一个钢板桩展馆。
展馆由V8建筑事务所设计,完全遵循循环建筑理念。

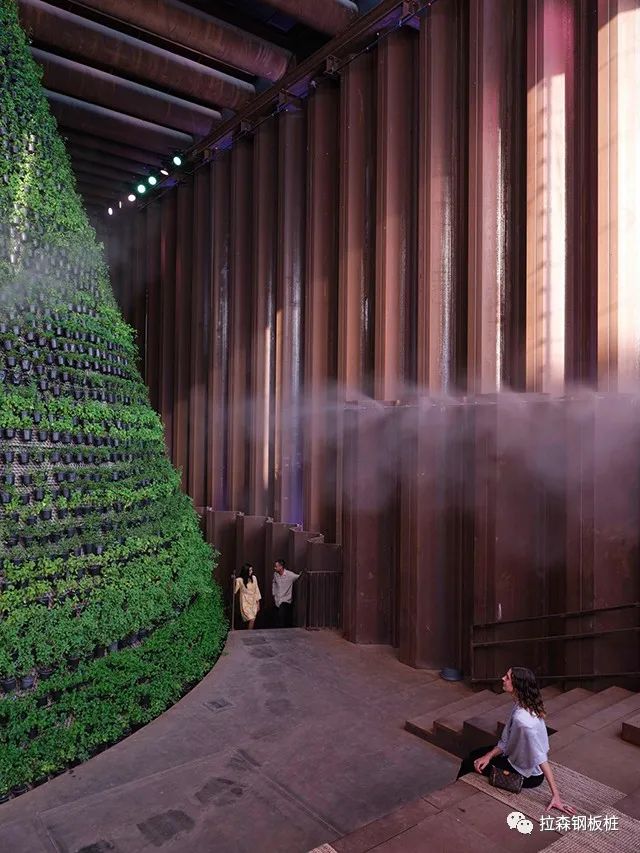

V8建筑事务所主要使用从当地公司租用的钢材来建造展馆,这些钢材在世博会结束后将会被再次使用。墙体由钢板桩制成,屋顶由钢管制成,而展馆地基则避免使用混凝土。钢板桩墙在使用期间会生锈,增加结构的美感。锁扣式Z型钢板桩采用振动锤安装,拆馆时也将由振动锤来拔出。

  • 那些用钢板桩建造的公共空间



那些用钢板桩建造的公共空间


那些用钢板桩建造的公共空间


V8解释说:“整个建筑的地基都是用钢做的,我认为这在阿联酋是独一无二的。” “因为通常情况下,他们会浇筑混凝土,我们不得不花了很大力气,才获得当局同意,完成了这项工作。”


那些用钢板桩建造的公共空间


从现场挖出的沙子被用来填充双层钢桩墙,作为临时保温材料。世博会结束后,这些沙子将被用来回填场地。V8建筑师计划在世博会结束时复原场地,所有材料要么返回当地建筑业,要么用于新的用途。


那些用钢板桩建造的公共空间

那些用钢板桩建造的公共空间


沙漠里的石头、岩石和碎石被用来建造临时街道。砾石和石头代替混凝土做了地板,因此它们可以很容易地再用于它途。世博会结束后,这些材料将被收集并在新的建筑场地上再使用。


荷兰馆证明了循环经济是可能的,当使用回收材料时,碳排放更少。


那些用钢板桩建造的公共空间

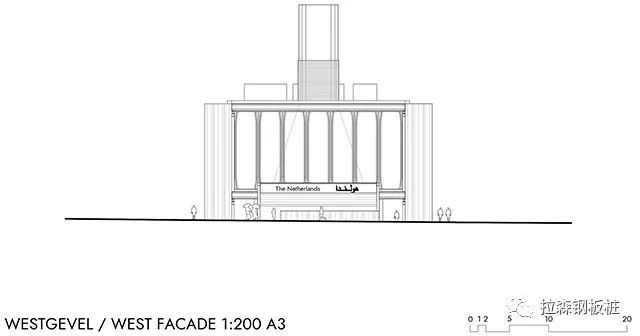

西立面

那些用钢板桩建造的公共空间

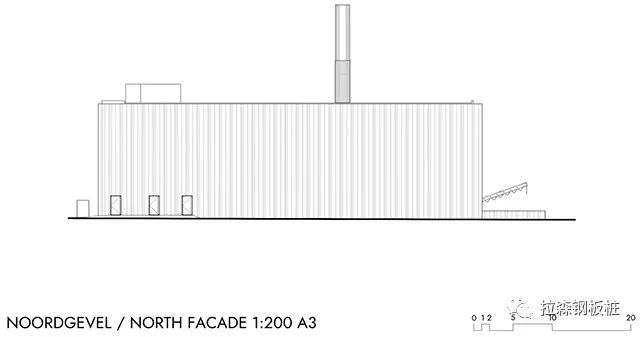

北立面

那些用钢板桩建造的公共空间

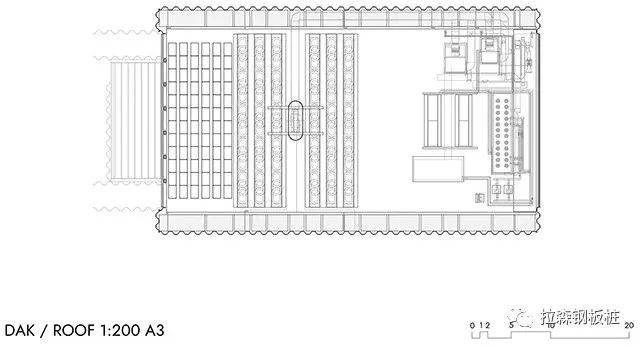

屋顶

那些用钢板桩建造的公共空间

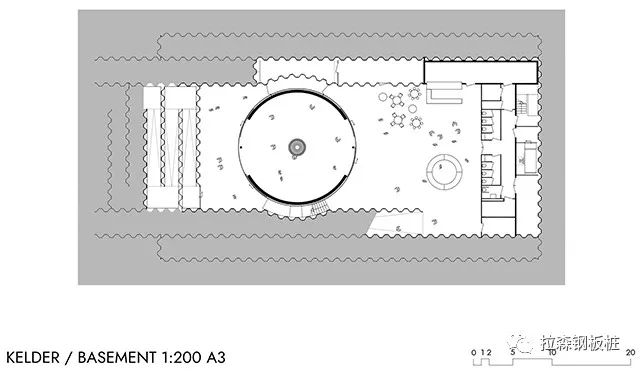

地下室

那些用钢板桩建造的公共空间
