海口文明东越江通道最新进展

海口文明东路越江隧道

双排钢板桩围堰

1

工程概况

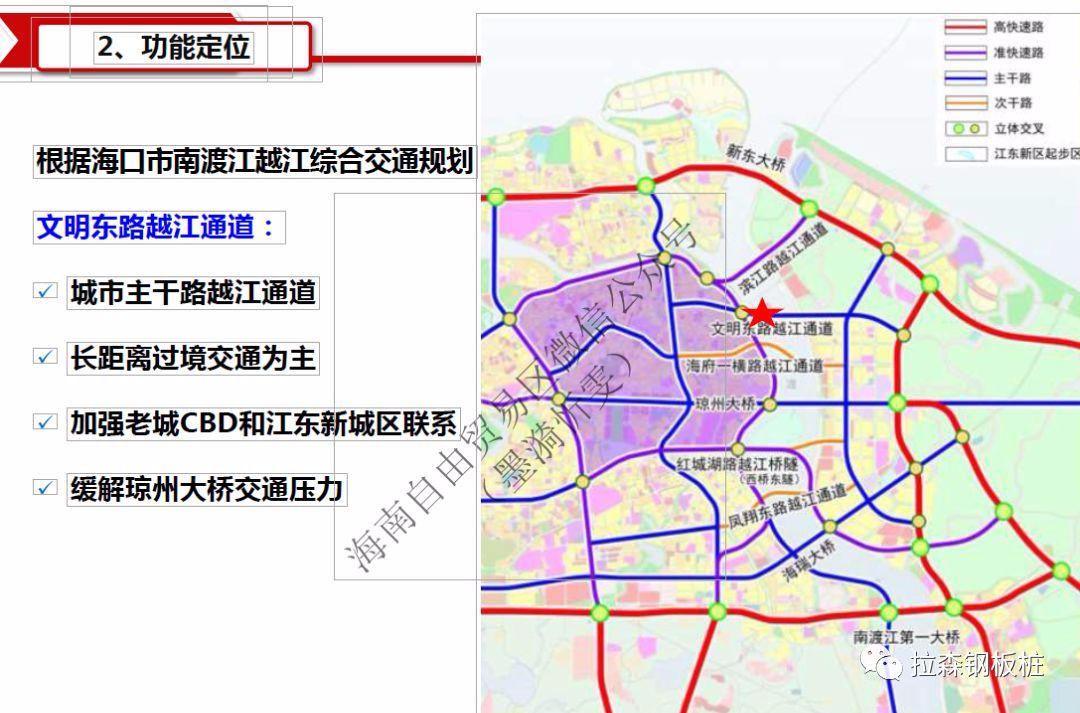

海口江东新区作为中国(海南)自由贸易试验区的重点先行区域,文明东越江通道项目是江东新区启动建设的一个标志性项目,是中心城区组团与江东新区组团的重要联系通道,对江东新区建设起到重要的推动作用。

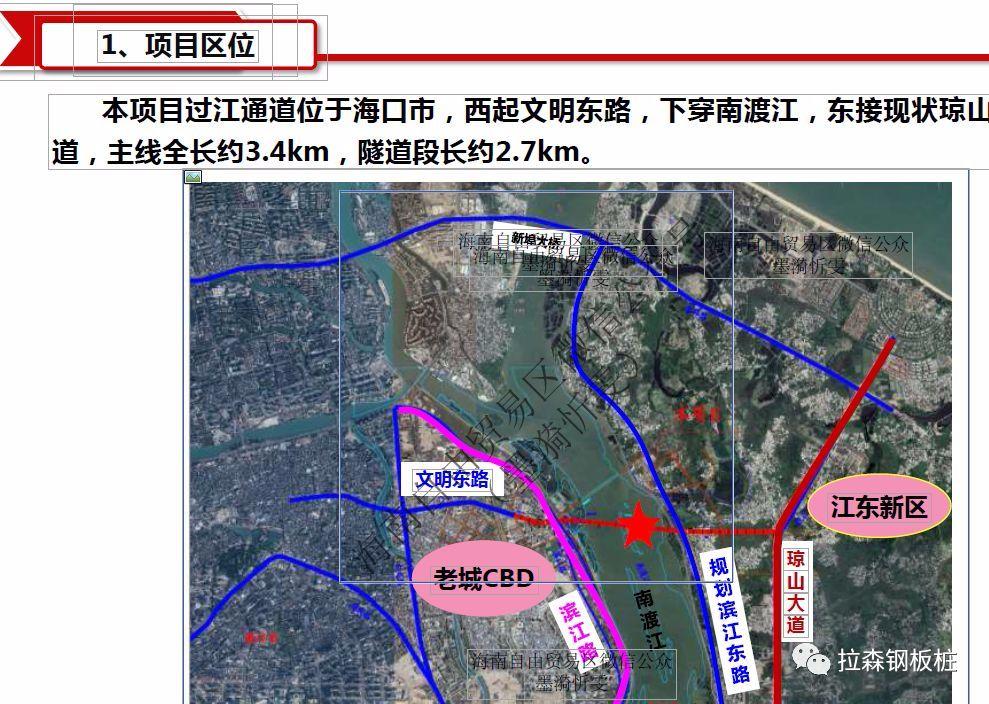

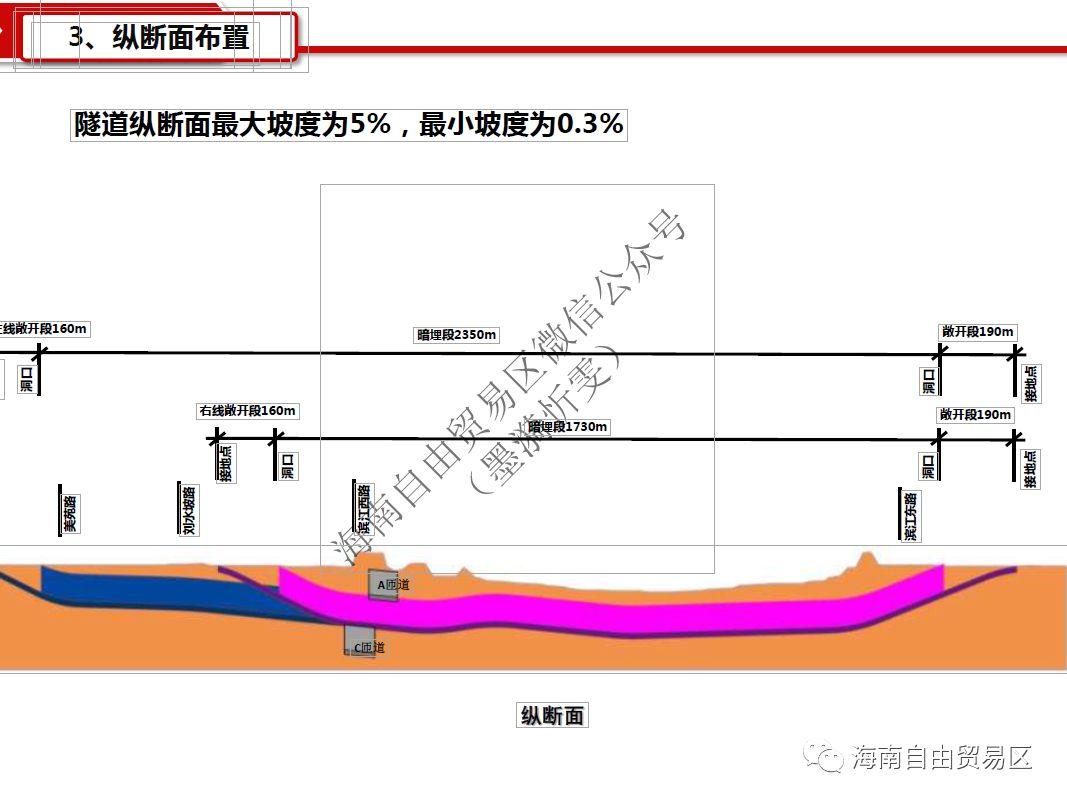

海口文明东越江通道项目全长4380米,其中隧道段全长2720米,接线道路全长1660米。项目在滨江西路设置地下互通立交匝道,匝道全长2274米,在规划滨江东路预留互通立交。

 越江段江面宽约900m。南渡江为地区重要航道,通航标准为IV级,航道尺度1.2m(航深)*20m(航宽)*150m(弯曲半径)。航道净高限制8m,单线航道净宽45m,双线航道净宽90m,通航最高水位号4.5m。百年一遇洪水位为5.77m。

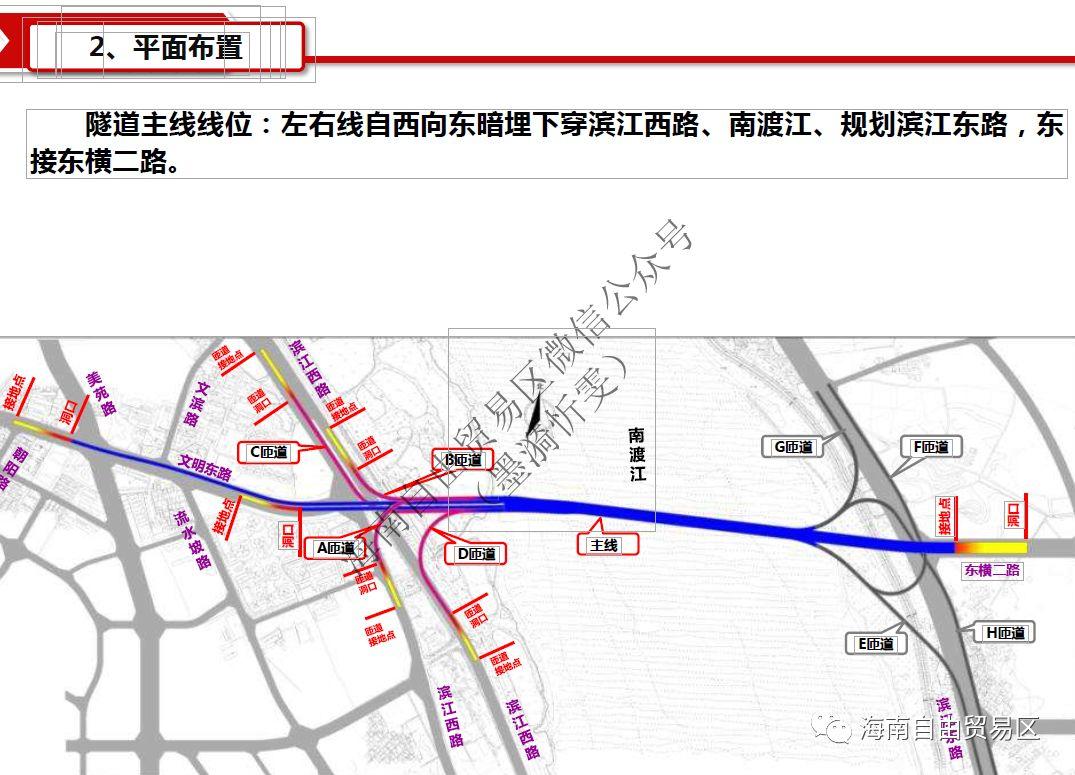

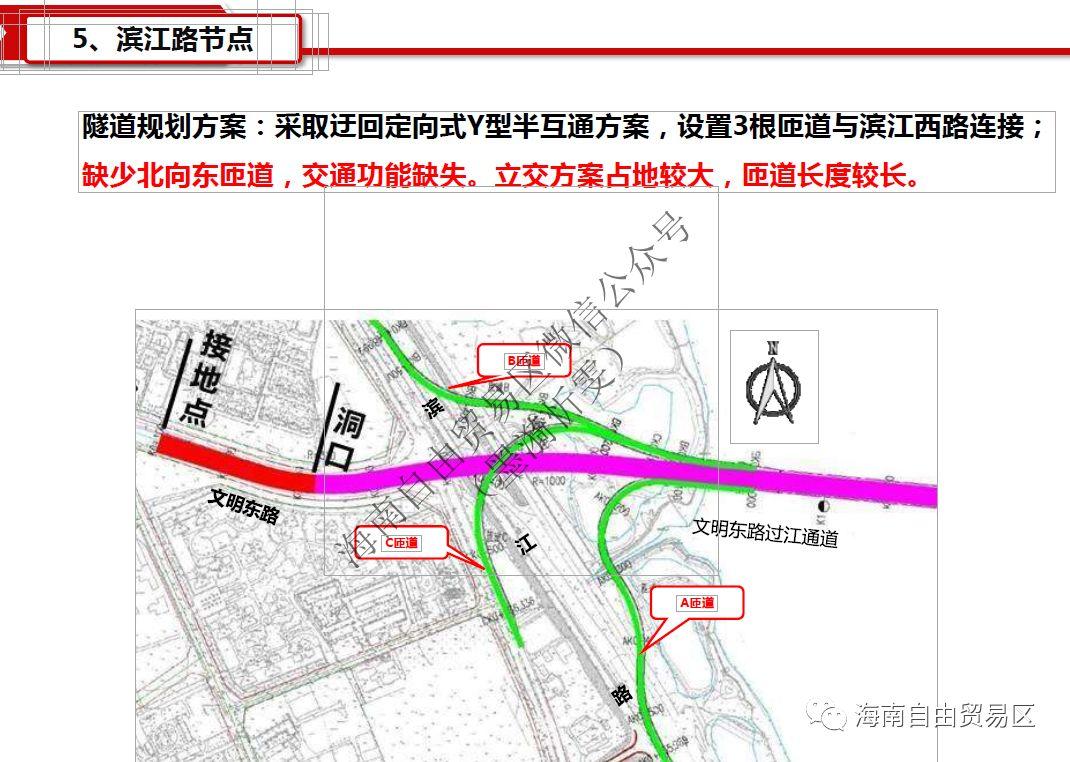

出隧道交通组织:西岸出主线往美苑路西侧方向交通主要由文明东路主线出口承担;出主线往北方向交通主要由B匝道承担;出主线往南方向交通主要由A匝道承担;


海口文明东越江通道最新进展



海口文明东越江通道最新进展


海口文明东越江通道最新进展

海口文明东越江通道最新进展


海口文明东越江通道最新进展

海口文明东越江通道最新进展

海口文明东越江通道最新进展


2

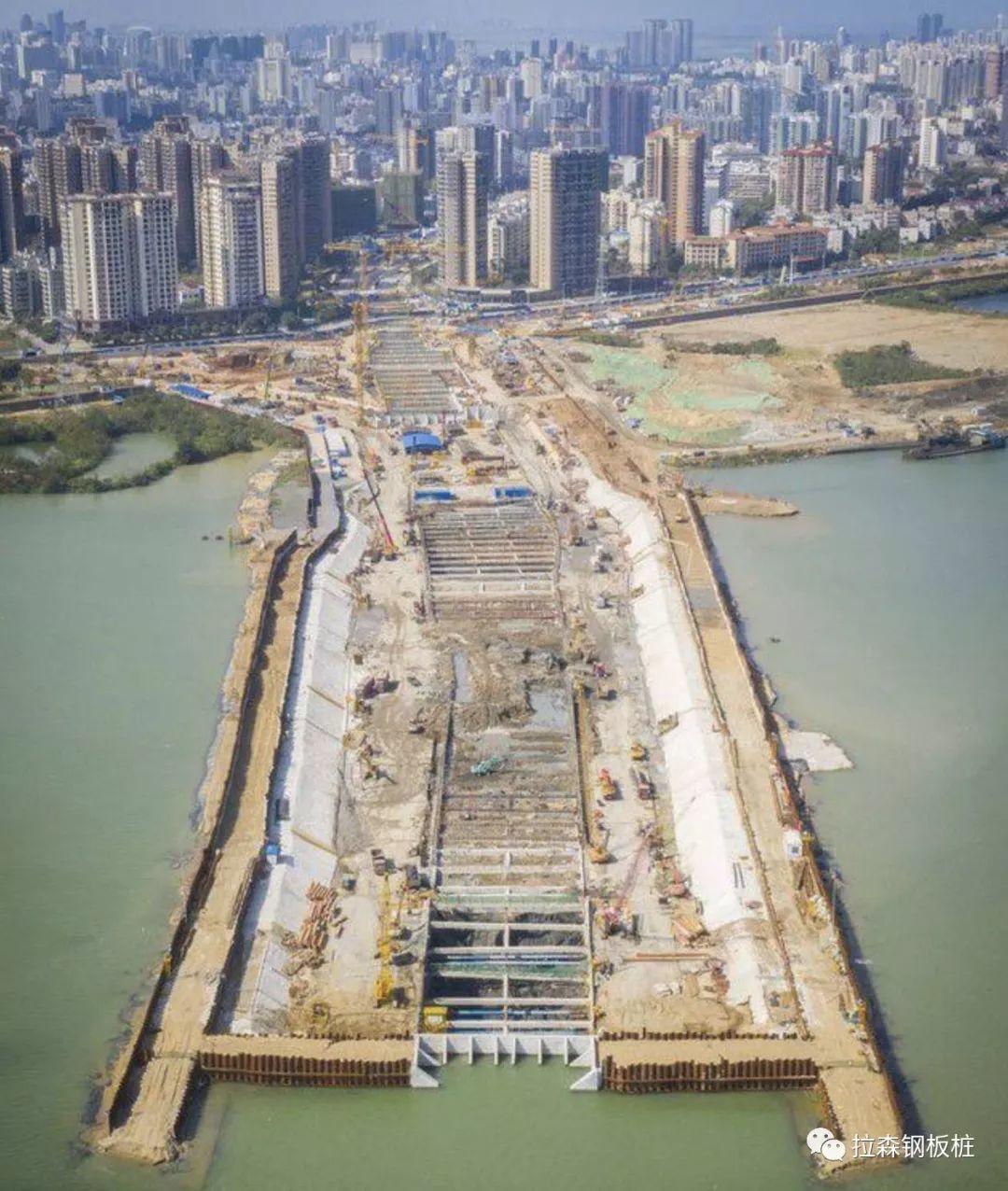

双排钢板桩围堰

工程穿越江中段采用明挖法施工,基坑围护工艺复杂,涉及围堰钢板桩、下穿隧道基坑支护钻孔灌注桩、SMW工法桩等多种围护结构形式。基坑开挖深度深,支撑安拆难度较大,涉及各类设备穿插进行,工序较复杂等难题。钢板桩桩长有常规的15m、18m,还有非常规长度21m、24m、超长27m。需要分两期进行钢板桩围堰,钢板桩最长达27m,钢板桩施工精度控制要求高,在工期极为紧张的情况下,确保钢板桩施工质量及围堰堰体安全是本工程的难点之一。


3

现场照片视频

海口文明东越江通道最新进展

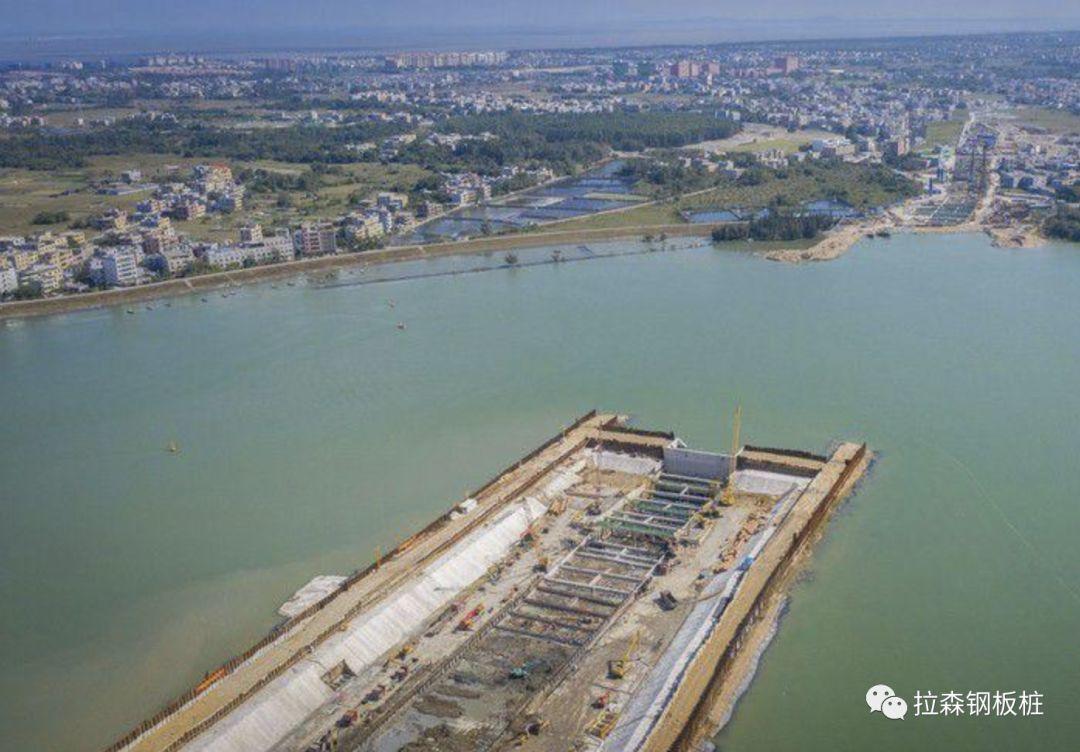

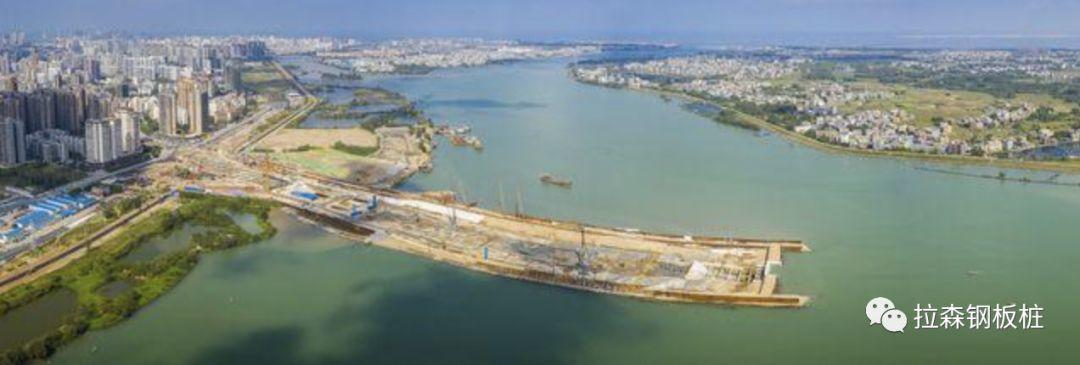

2019年5月(一期围堰施工)


海口文明东越江通道最新进展海口文明东越江通道最新进展海口文明东越江通道最新进展海口文明东越江通道最新进展海口文明东越江通道最新进展

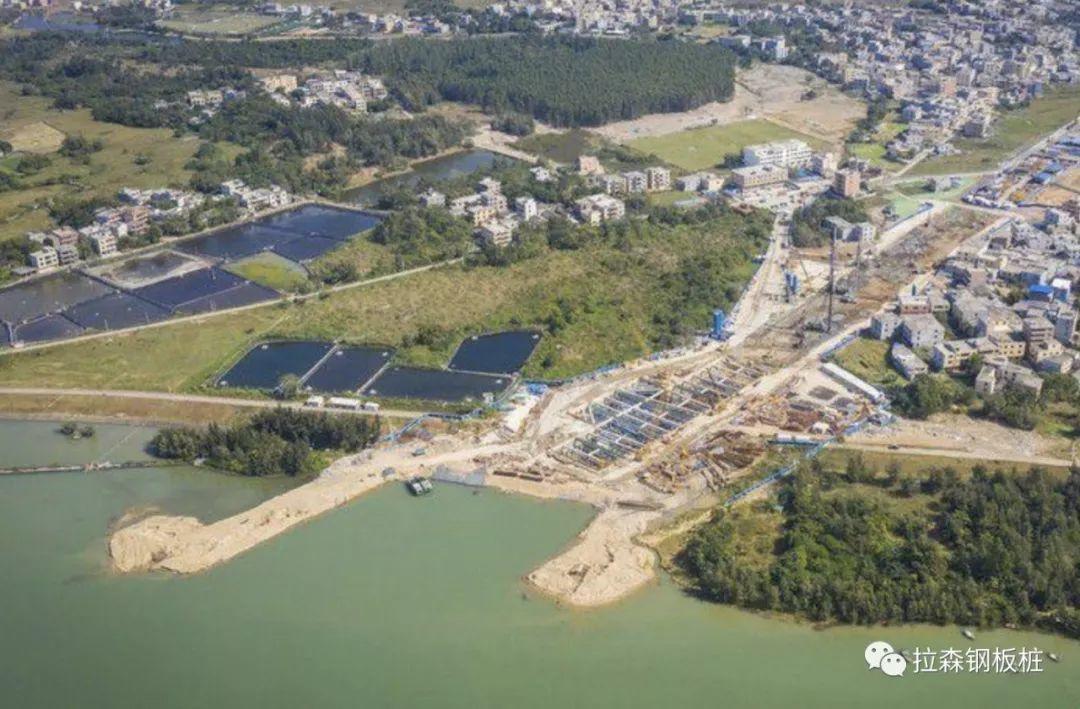

2019年12月(二期围堰施工)



海口文明东越江通道最新进展

来源:上海隧道股份市政集团

编辑整理:项 敏

如有侵权请回复公众号


小知识

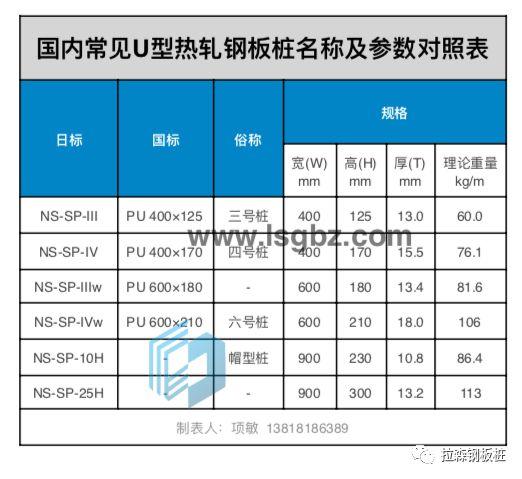

关于钢板桩的代号


  • 国标《GB/T 20933-2007 热轧U型钢板桩》

    分类代号:
    U型钢板桩代号为:SP U
    (其中SP为钢板桩英文名称 sheet pile 的缩写)

  • 国标《GB/T 20933-2014 热轧钢板桩》
    (新标准代替2007标准)< /span>

    热轧钢板桩包括三类,具体品种及其代号如下:

    U型钢板桩,代号为:PU

    Z型钢板桩,代号为:PZ

    直线性钢板桩,代号:PI

    注:其中P为钢板桩英文(Pile)的首字母,U、Z、I 代表钢板桩截面形状
    ▶ 《热轧钢板桩》国标 GB/T 20933-2014
