JB/T 13969-2020 建筑施工机械与设备链刀式地下连续墙成墙机

weixiaobao




TRD工法相关行业标准

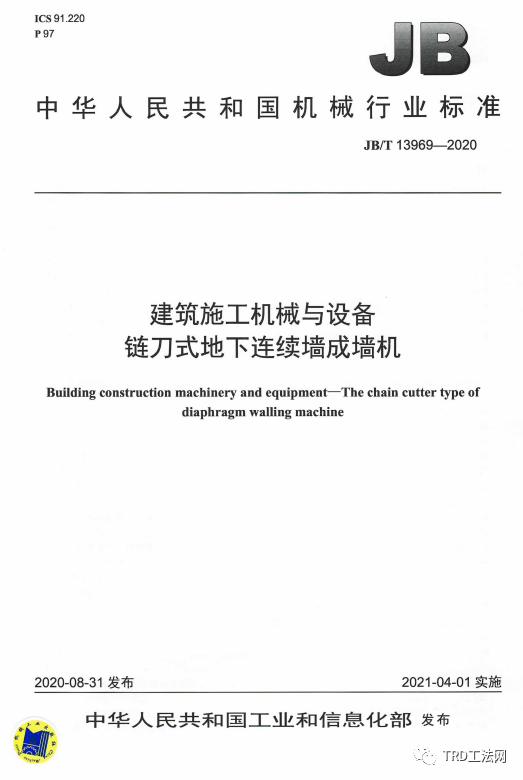

JB/T 13969-2020

建筑施工机械与设备链刀式地下连续墙成墙机


2021年4月1日实施



本标准规定了链刀式地下连续墙成墙机的术语和定义、型式、基本参数、技术要求、试验方法、检 验规则、使用说明书、标志、包装、运输和贮存。


本标准适用于链刀式地下连续墙成墙机(以下简称连续墙成墙机)的设计、制造及检验。

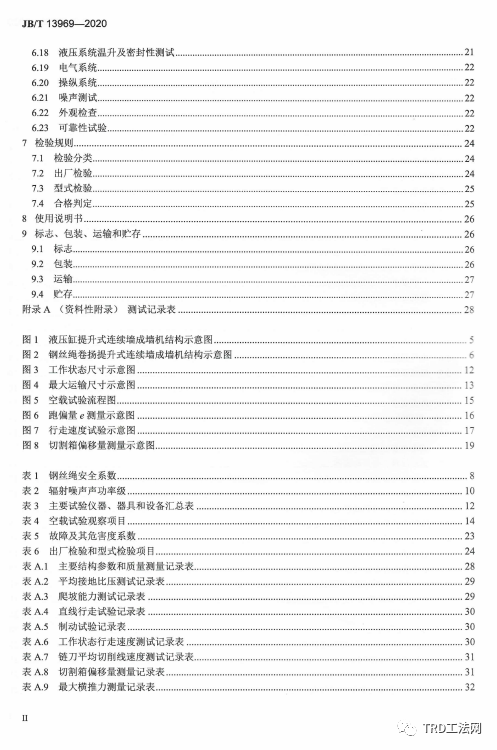

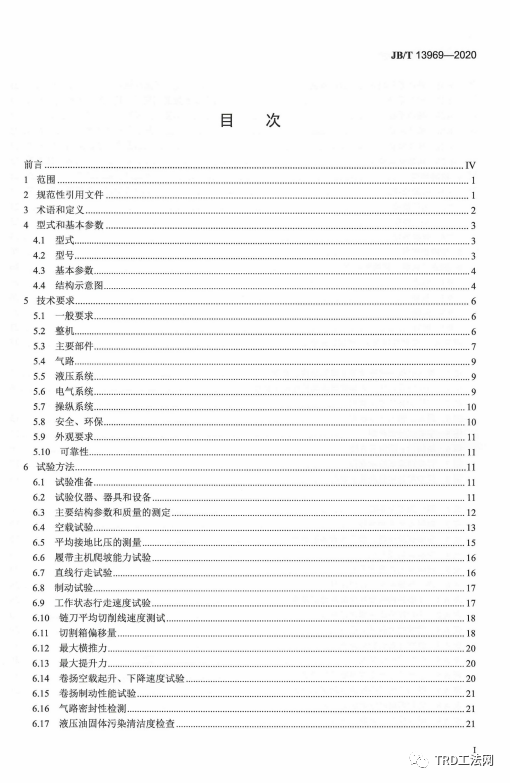

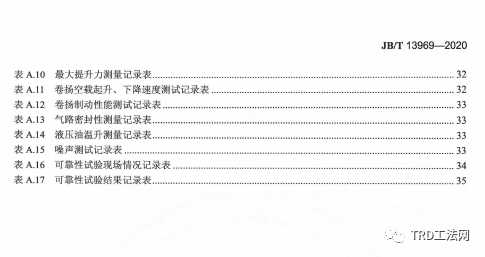

目  录

JB/T 13969-2020 建筑施工机械与设备链刀式地下连续墙成墙机JB/T 13969-2020 建筑施工机械与设备链刀式地下连续墙成墙机JB/T 13969-2020 建筑施工机械与设备链刀式地下连续墙成墙机JB/T 13969-2020 建筑施工机械与设备链刀式地下连续墙成墙机



节  选


3 术语和定义


3.1 链刀式地下连续墙成墙机the chain cutter type of diaphragm walling machine

由链刀、切割箱、链刀从动装置、门架、斜撑、滑移架、链刀驱动和主机等组成,具有切槽、混合搅拌功能、满足注浆注气要求的地下基础施工机械设备。


3.2 主机main machine

由底盘、司机室、液压系统、电气系统和动力源等组成的连续墙成墙机功能主体结构。


3.3 门架gantry

上部与斜撑连接,下部与底盘相连,为滑移架提供支撑和滑行轨道的门型构件。


3.4 斜撑stay

通过其端部连接油缸的伸缩来调节门架前后倾斜角度的部件。


3.5 滑移架sliding frame

在门架上左右横向滑动,为切割箱提供纵向滑行路径的刚性构件。


3.6 链刀驱动装置chain cutter drive device为链刀的张紧和旋转提供动力和支撑的机构。


3.7 链刀chain cutter

由链条和刀具组成的具有切削功能的构件。


3.8 切割箱cutter box

为链刀实现运动提供支撑和约束的刚性构件。


3.9 链刀从动装置chain cutter driven device

通过切割箱连接,与链刀驱动装置配合,为链刀提供导向,为注浆、送气设置终端出口的装置。


3.10 切削装置cutting device

由链刀驱动装置、切割箱、链刀和链刀从动装置等组成的装置。


3.11 提升架lifting frame

连接滑移架上下提升滑轨、卷扬或提升液压缸,为链刀驱动装置提供安装支撑的刚性构件。


3.12 最大成墙深度max walling depth

连续墙成墙机所能达到的最大工作深度。


3.13最大工作质量max operating mass

连续墙成墙机工作状态时,在最大成墙深度工况下的质量。


3.14 主机质量main machine mass

包括按规定加注的燃油、液压油、润滑油、冷却液和水的机器质量。


3.15 最大运输尺寸max transport size

连续墙成墙机在拆卸完成后,满足铁路、公路运输要求的情况下,主机的尺寸。


4 型式和基本参数

4.1型式


4.1.1 连续墙成墙机按行走方式分为:

——履带式连续墙成墙机;

——步履式连续墙成墙机。


4.1.2 连续墙成墙机按驱动方式分为:

——电动机驱动式连续墙成墙机;

——内燃机驱动式连续墙成墙机;

——复合驱动式连续墙成墙机。


4.1.3 连续墙成墙机按提升方式分为:

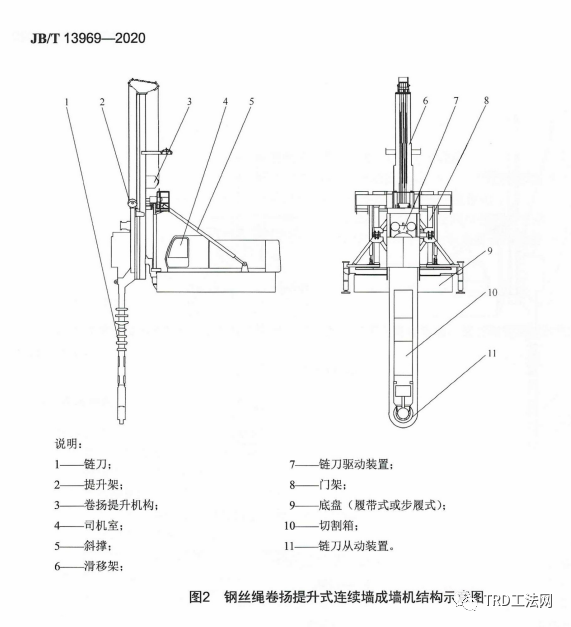

——钢丝绳卷扬提升式连续墙成墙机;

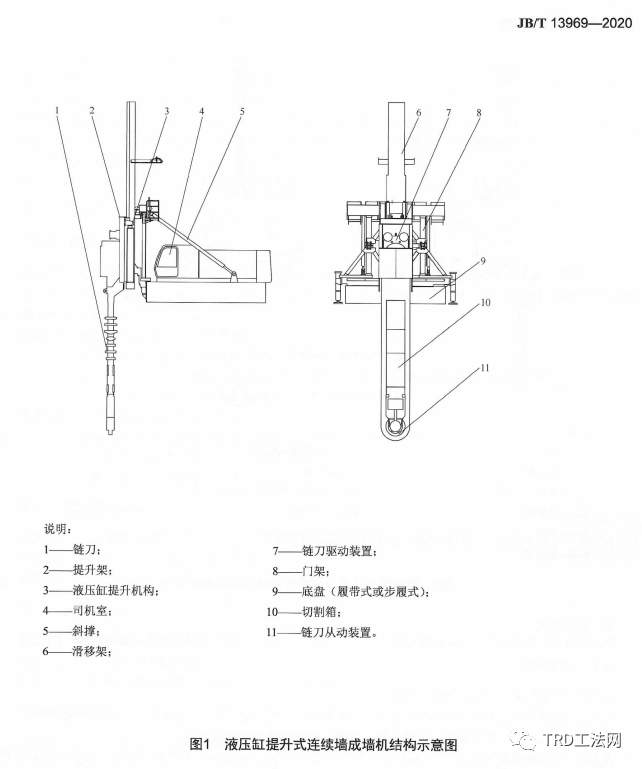

——液压缸提升式连续墙成墙机。



JB/T 13969-2020 建筑施工机械与设备链刀式地下连续墙成墙机JB/T 13969-2020 建筑施工机械与设备链刀式地下连续墙成墙机

来源:中华人民共和国工信部

编辑整理:项 敏

如涉侵权,请回复公众号




TRD相关规程、定额





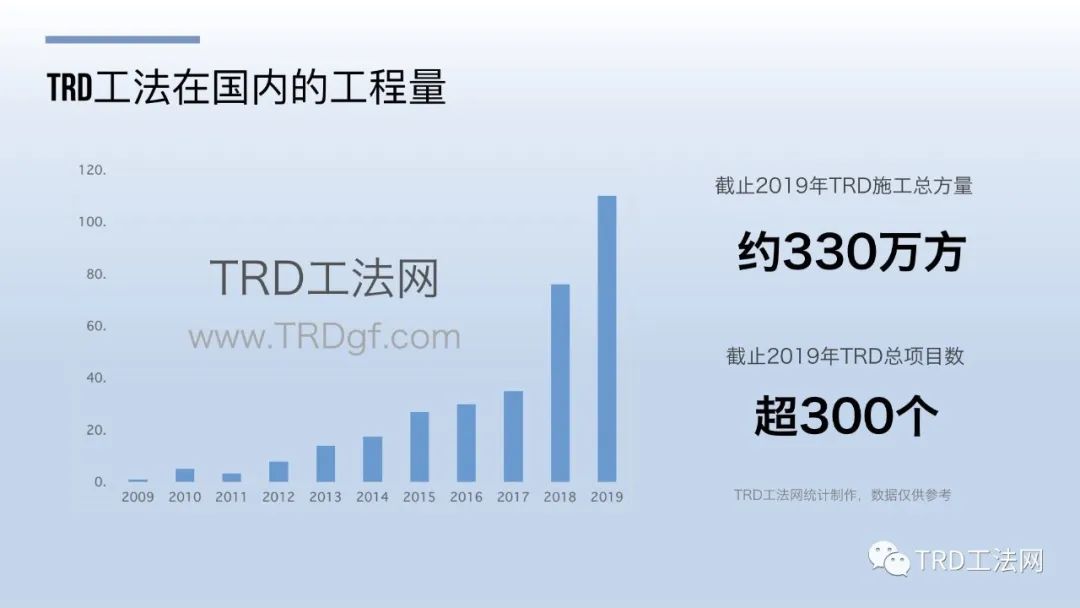

TRD工法

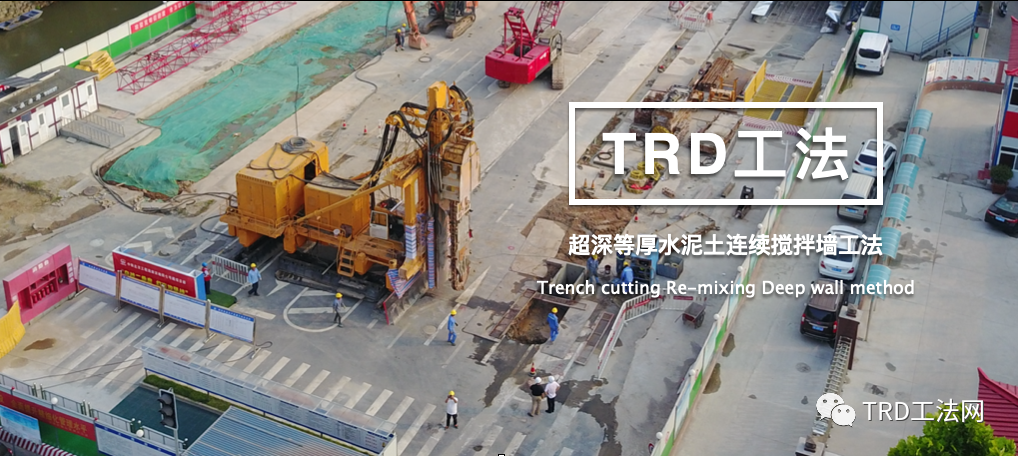

TRD工法(Trench-Cutting & Re-mixing Deep Wall Method),又称等厚度水泥土地下连续墙工法,其基本原理是利用链锯式刀具箱竖直插入地层中,然后作水平横向运动,同时由链条带动刀具作上下的回转运动,搅拌混合原土并灌入水泥浆,形成一定强度和厚度的墙。

JB/T 13969-2020 建筑施工机械与设备链刀式地下连续墙成墙机


JB/T 13969-2020 建筑施工机械与设备链刀式地下连续墙成墙机


TRD工法通过水平横向运动成墙,可形成没有接口的等厚连续墙体,其止水防渗效果远远优于柱列式地下连续墙和柱列式搅拌桩加固,其主要特点是环境污染小、成墙连续、表面平整、厚度一致、墙体均匀性好、防渗性能好、施工安全,与传统柱列式地下连续墙相比隔渗,经济性好。

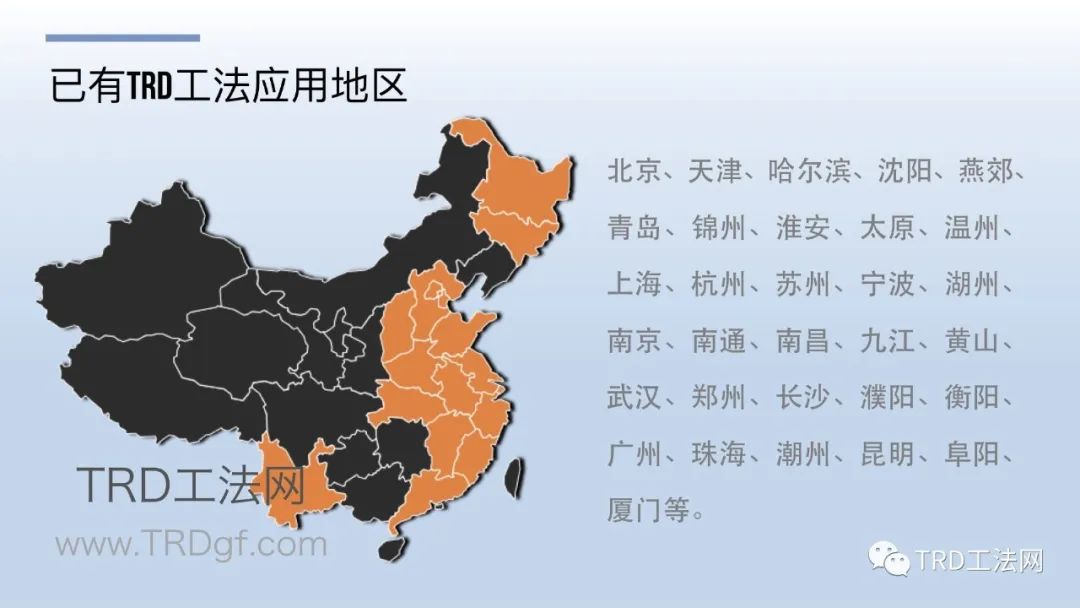

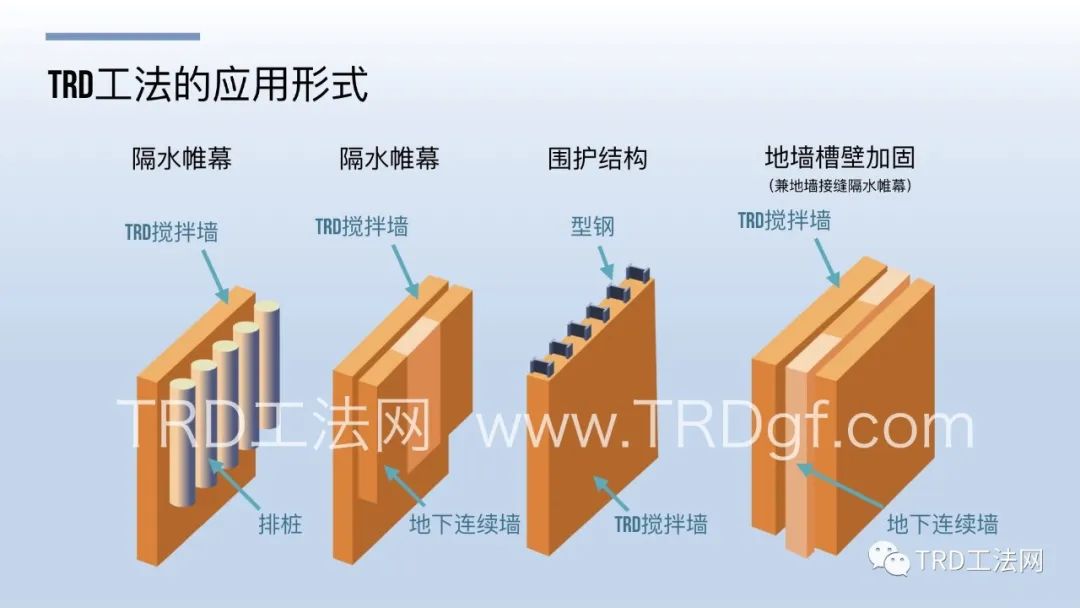

TRD工法适应粘性土、砂土、砂砾及砾石层等地层,在标贯击数达 50~60 击的密实砂层、无侧限抗压强度不大于5MPa的软岩中也具有良好的适用性。可广泛应用于超深隔水帷幕、型钢水泥土搅拌墙、地墙槽壁加固等领域。
