静压工法助力综合管廊


GIKEN技研

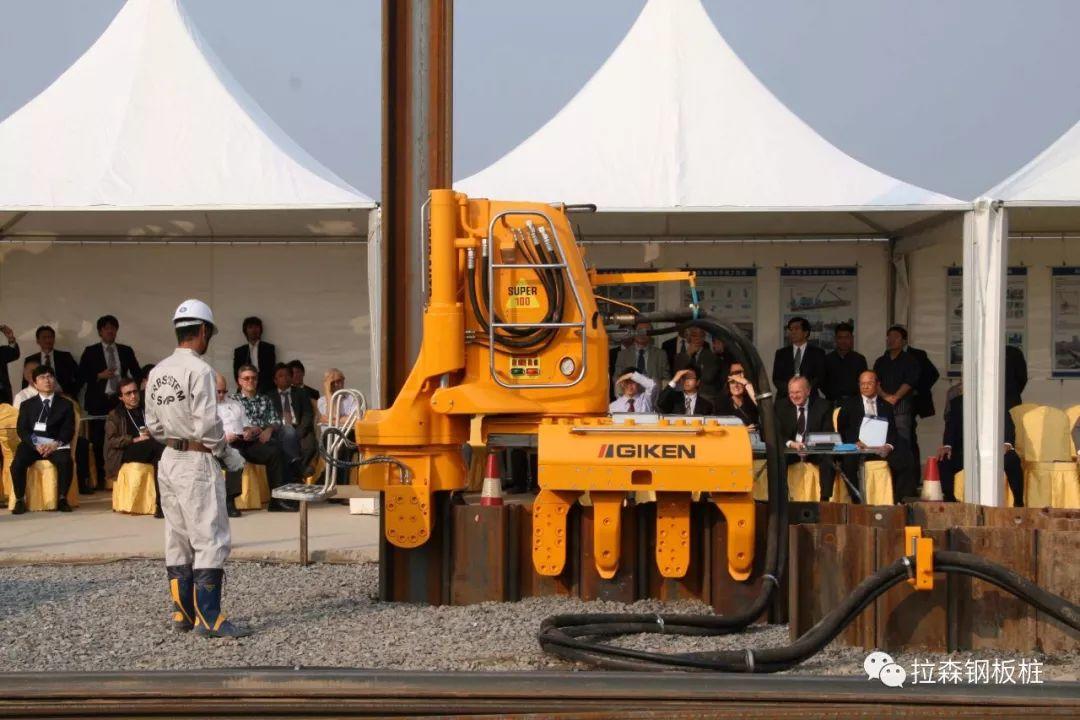

静压植桩机

        日本株式会社技研制作所研发生产的静压植桩机是一种新型的液压式压拔桩机,由于其施工无振动、无噪声及成桩工艺多样性的特点,广泛适用于城市特殊复杂环境条件下的各类市政工程的施工。静压植桩工法在日本已有40多年的应用历史,工艺技术水平已十分成熟。静压植桩工法虽引入国内的时间不长,但在土木工程的各个领域,特别是在施工环境复杂的各类市政工程施工中正在得到了日益广泛的推广和应用。近年来,我国城市地下综合管廊工程建设事业发展迅猛。技研静压植桩机凭借其无振动、无噪音,对狭窄复杂特殊作业工况适应性强等独特优势,开始在我国城市地下综合管廊工程施工中得到应用和推广。


静压工法助力综合管廊

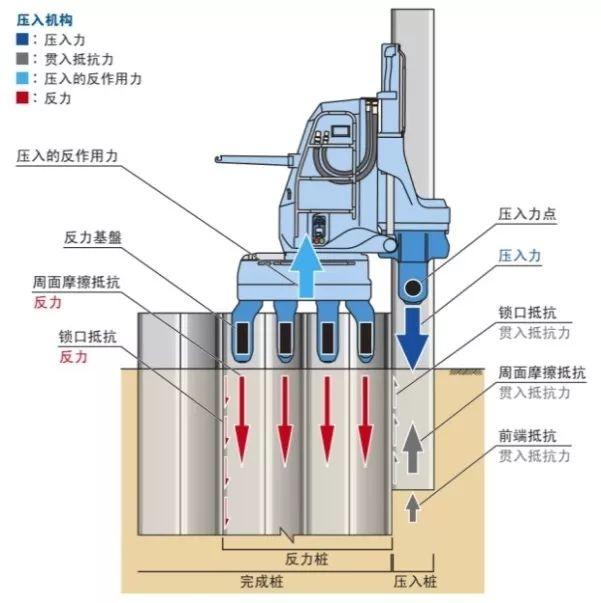

工作原理图



静压植桩工法原理简介


       传统桩工设备一般采用动能原理,通过冲击、振动进行施工。而日本株式会社技研制作所研发的静压植桩工法采用了独特的静压原理,通过静压植桩机所提供的液压力将桩材压入地中。静压植桩机利用反力原理,通过夹住数根已经压入地下的桩材(完成桩)来获取反力,利用液压静载荷将下一根桩材压入地中。

       静压植桩工法可对应不同的地质状况。根据地质状况及现场需求的不同,选用“单独压入”“水刀辅助压入”“螺旋钻辅助压入”“旋转切削压入”等相应的施工方式。静压植桩工法可以适用范围为松软土质及卵石、抛石、岩石等坚硬地质,可以对应各种苛刻的地质状况。


静压工法助力综合管廊

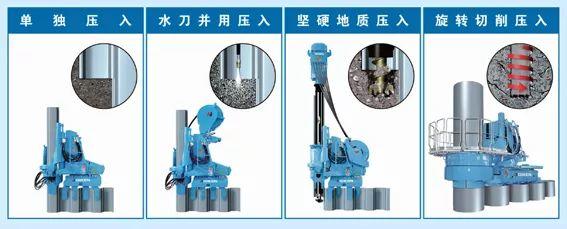

针对不同地质条件的静压植桩机压入工法


综合管廊工程应用案例

工程概况

工程名称:西安市地下综合管廊建设工程II标段。工程地点:陕西省西安市临潼区人民路。施工时间:2017年5月开始,西安市地下综合管廊建设工程投资规模最大,计划建设的地下综合管廊里程达255km,其中干支线管廊73km,缆线管廊182.5km,建设周期为5年。静压植桩机参与了西安市地下综合管廊建设工程II标段的施工建设。该标段综合管廊中心线位于人民路中心线正下方,西起行者路,东至东关街,施工总长度1.96km。为矩形三舱结构。该标段综合管廊挡土墙支护结构使用4号拉森钢板桩,长度12.0m~15.0m。

施工难点

临潼区人民路地下综合管廊,设计为三舱结构(天然气舱、水电舱、综合舱),全长1.96km,总体工程量较大,施工工期紧。管廊构筑物位于机动车流量大的交通主干道下方,施工区域周边商铺和住宅楼密集,为了确保工程施工不对紧邻的各类构筑物造成破坏,也不对施工区域的日常交通及周边居民的生活出行产生严重的干扰和影响,对施工作业过程中所产生的噪声和振动有严格的限制,同时为了确保工程施工期间不中断道路交通,对工程施工的临时占地面积也有严格的控制。

工法选用

工程承包商经过各种施工方案综合比选,决定选用静压植桩工法进行管廊挡土墙钢板桩支护结构的施工。应用静压植桩工法进行钢板桩压入施工作业,无振动,无噪声,而且静压植桩机体积小、质量轻,适宜于在十分狭窄的施工区域内自如作业,应用多台设备同时作业,可以大幅度缩短工期。综上所述,选用静压植桩工法进行钢板桩施工,可以彻底解决该工程所面临的上述诸多施工难点。根据工程地质勘察报告数据,该区域土层的标贯N值在16以下,所以选用“单独压入工法”进行钢板桩压入施工,应用的机型为F201型技研静压植桩机。

效果评价

该工程的施工实践表明,采用技研静压植桩机压入工法进行钢板桩施工,具有以下几个方面的显著优势和特点:


1)充分体现了技研静压植桩机无振动、无噪音的绿色环保施工特性,施工所产生的噪声值低于60分贝,对周边居民的日常生活和商铺正常营业无不良影响,确保西安古城的宁静与和谐;


2)在施工区域范围严格受限的状态下,静压植桩机体积小、质量轻的特性显示出了巨大的优越性,可在狭窄的作业带内灵活自如地操作,确保了工程施工顺利进行;


3)静压植桩机作业时,机体紧紧夹住已经压入地面的桩材,步步为营地稳步进行钢板桩压入施工,设备作业的整体安全性高,确保了来往车辆、行人及操作人员的安全;


4)由于静压植桩机设备轻小,作业无振动、无噪音,故可安排数台静压植桩机同时进场,实施昼夜施工,最大限度的提高了工效,缩短了工期;


5)使用静压植桩机进行钢板桩施工,由于桩材的磨损小,可增加钢板桩的周转使用次数,有效降低了施工的综合成本。

施工现场

静压工法助力综合管廊

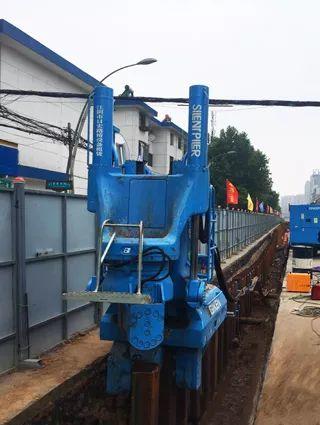

静压植桩机钢板桩压入施工作业现场


静压工法助力综合管廊

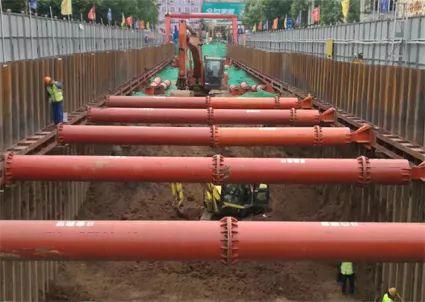

采用静压植桩机压入施工的管廊工程钢板桩支护结构


        该工程应用静压植桩工法进行钢板桩施工,充分体现了该工法环保型、安全性、快速性、经济性和文化性的五大特点,获得了工程业主、承包商及社会相关各方的一致好评。
