TRD工法 超深等厚水泥土连续搅拌墙

TRD工法

超深等厚水泥土连续搅拌墙工法

Trench cutting Re-mixing Deep wall method

TRD工法 超深等厚水泥土连续搅拌墙

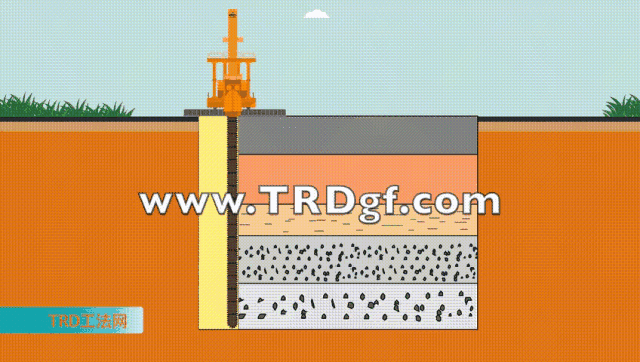

是将满足设计深度的附有切割链条以及刀头的切割箱插入地下,在进行纵向切割横向推进成槽的同时,向地基内部注入水泥浆已达到与原状地基的充分混合搅拌在地下形成等厚度连续墙的一种施工工艺。
TRD工法 超深等厚水泥土连续搅拌墙

TRD工法 超深等厚水泥土连续搅拌墙

TRD工法

超深等厚水泥土连续搅拌墙工法

随着地下空间开发规模向大、深、紧、复杂多变发展,给深基坑工程支护新技术的应用提供了广阔的舞台。型钢水泥土搅拌桩(墙)支护结构要满足“深、快、强”的需要,截断或部分截断承压水层与深基坑的水力联系,控制由于基坑降水而引起的地面过度沉降,确保深基坑和周边环境的安全,解决深基坑一定承压水层深度范围和紧密砂层施工水泥土搅拌桩的难题。TRD工法技术就成为可供选择的基坑支护施工新技术

TRD工法

以其施工周期短、工程造价合理、对环境污染小、适应地层广、防渗性能好,特别是型钢可以重复利用,被誉为可持续发展、循环经济的绿色工法,用作基坑支护结构、H型钢芯材回收时,比常用的钻孔灌注桩形式可降低造价约18%,比钢筋混凝土地下连续墙形式可降低造价约30%-40%。

TRD工法的特点

1

施工深度大

最大设计深度70m

(TRD-EN 上海重远建设工程有限公司)

TRD工法 超深等厚水泥土连续搅拌墙

2

适应地层广

对硬质地层(硬土、砂卵砾石、软岩石等)具有良好的挖掘性能。

TRD工法 超深等厚水泥土连续搅拌墙

3

成墙质量好

在墙体深度方向上,水泥土搅拌均匀,强度提高,离散性小,截水性能好。

TRD工法 超深等厚水泥土连续搅拌墙

4

稳定性高

主机机高仅10米,重心低,稳定性好

TRD工法 超深等厚水泥土连续搅拌墙

5

施工精度高

实时随钻测量,实现了施工全过程对TRD工法墙体的垂直精度控制,这是目前其他传统工法无法做到的。

TRD工法 超深等厚水泥土连续搅拌墙

6

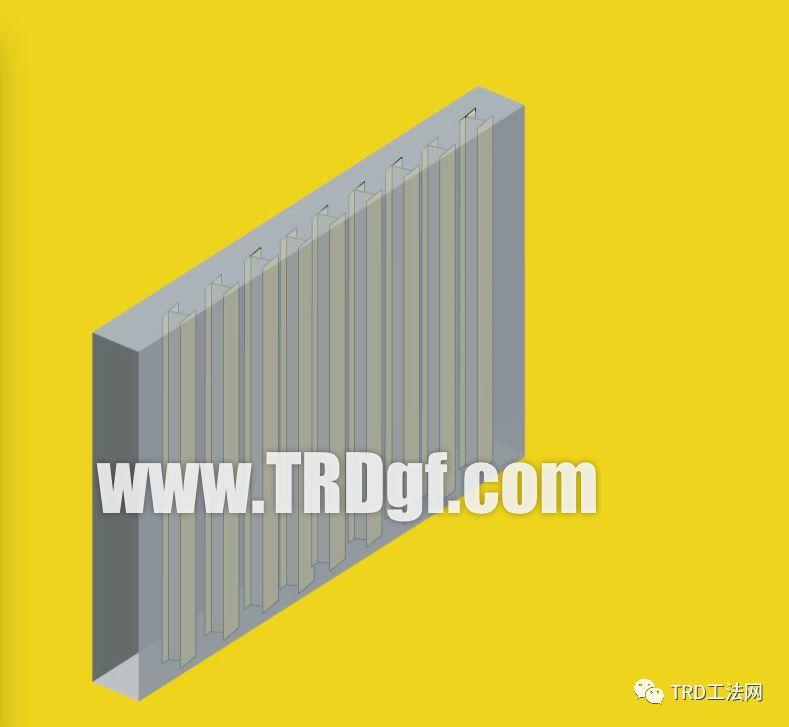

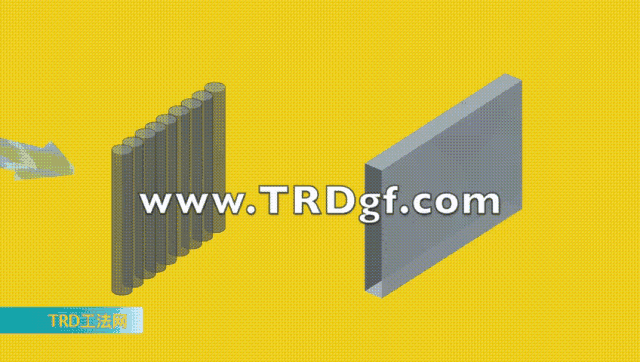

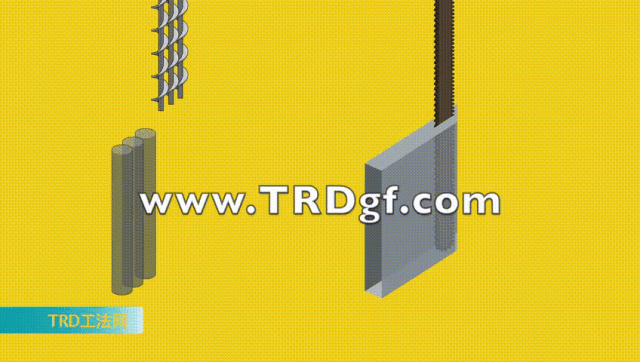

墙体等厚

连续造壁,无缝连接,可以任意设定芯材间距。

TRD工法 超深等厚水泥土连续搅拌墙

TRD工法 超深等厚水泥土连续搅拌墙

TRD工法应用范围

1

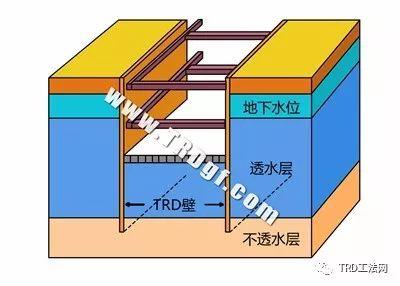

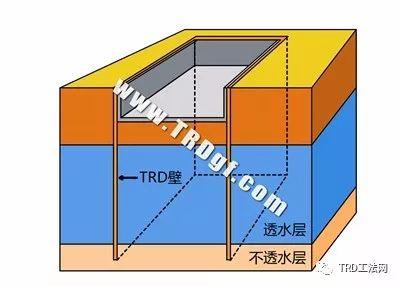

防护、止水墙

高速公路工程地铁车站工程

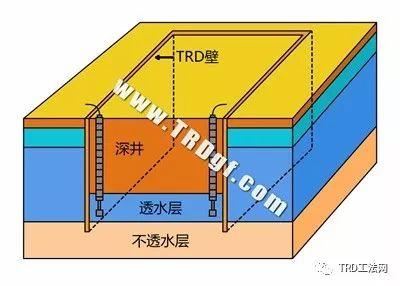

沉埋工法中的竖井工程、排水工程

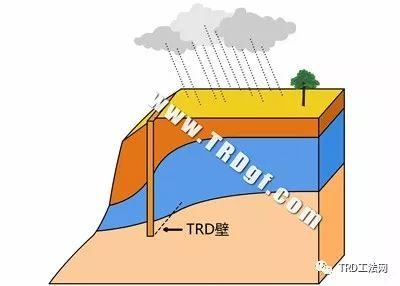

边坡防护工程、河川堤坝加固工程

TRD工法 超深等厚水泥土连续搅拌墙

TRD工法 超深等厚水泥土连续搅拌墙

TRD工法 超深等厚水泥土连续搅拌墙

2

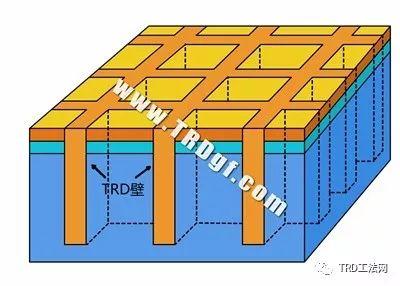

地基改良工程

建筑物基础工程

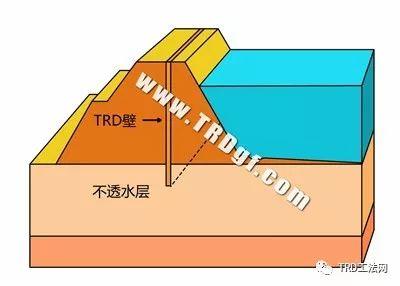

堤坝基础工程

对应液化现象(地下水位低下)港湾设施、槽、河川构造物

TRD工法 超深等厚水泥土连续搅拌墙TRD工法 超深等厚水泥土连续搅拌墙

3

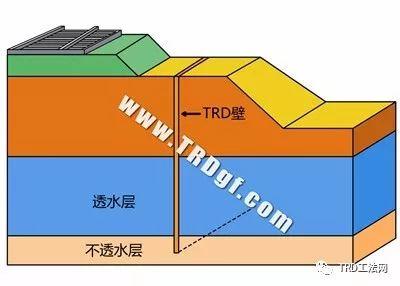

护岸工程

防止河岸被侵蚀的护岸工程

TRD工法 超深等厚水泥土连续搅拌墙

4

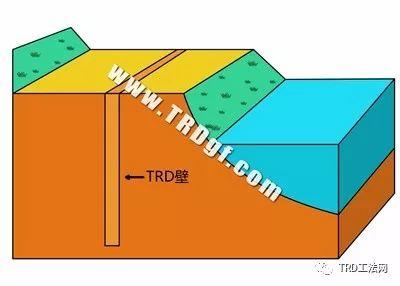

影响截断工程

防止移位(铁路相邻处)

TRD工法 超深等厚水泥土连续搅拌墙

5

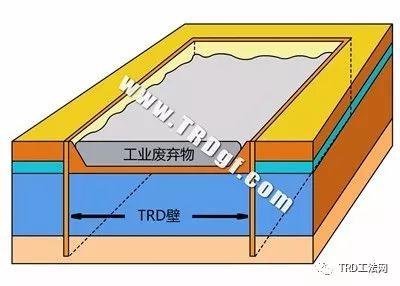

污染扩散防护工程

各地的工业废弃物处理设施等

TRD工法 超深等厚水泥土连续搅拌墙

6

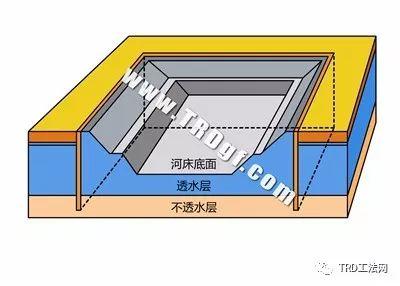

水工程

地下水库

河川改建工程

水利水坝工程

游泳池等

TRD工法 超深等厚水泥土连续搅拌墙TRD工法 超深等厚水泥土连续搅拌墙

TRD工法的原理

TRD工法 超深等厚水泥土连续搅拌墙

TRD工法 超深等厚水泥土连续搅拌墙

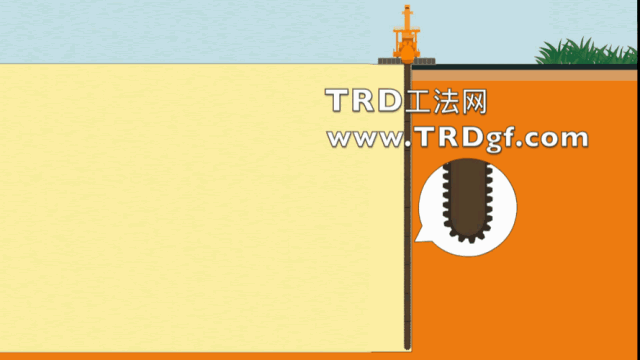

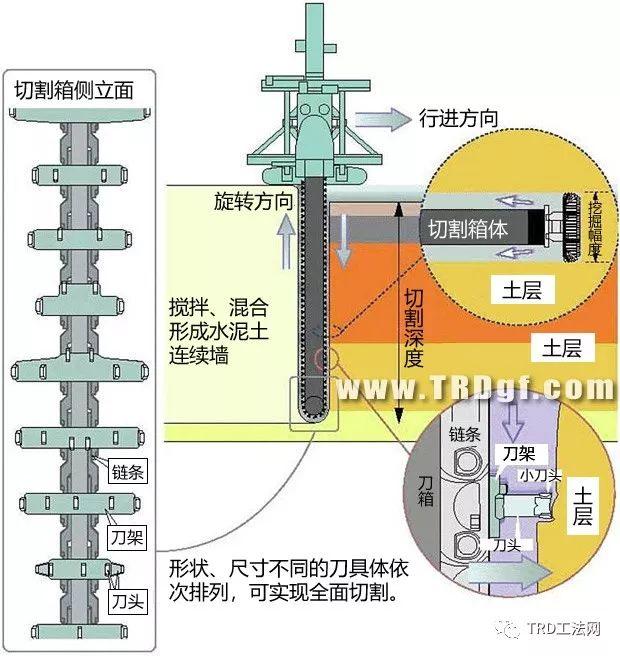

主机液压马达驱动链锯式切割箱,分段连接钻至预定深度,水平横向挖掘推进,同时在切割箱底部注入挖掘液或固化液,使其与原位土体强制混合搅拌,形成的水泥土地下连续墙,也可插入型钢以增加地连墙的刚度和强度。

TRD工法施工工艺

#

TRD工法施工及工序循环

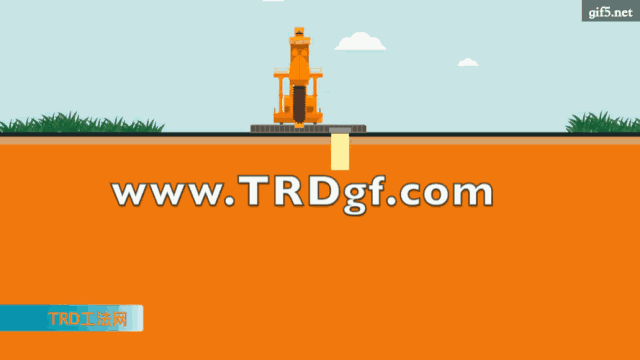

TRD工法施工工艺包括:切割箱自行打入挖掘工序、水泥土搅拌墙建造工序、切割箱拔除分解工序。TRD工法水泥土搅拌墙建造工序有3个循环的方法和1个循环的方法:3个循环的方法(先行挖掘、回撤挖掘、成墙搅拌),链锯式切割箱首先注入挖掘液先行挖掘一段距离,然后回撤挖掘至原处,再注入固化液向前推进搅拌成墙,一般使用在深墙、卵砾石层或有地下障碍物的工况;1个循环的方法一开始切割箱就注入固化液向前推进挖掘搅拌成墙;使用3个循环或1个循环的判断依据是能否确保切割箱横行速度达1.7m/hr。

#

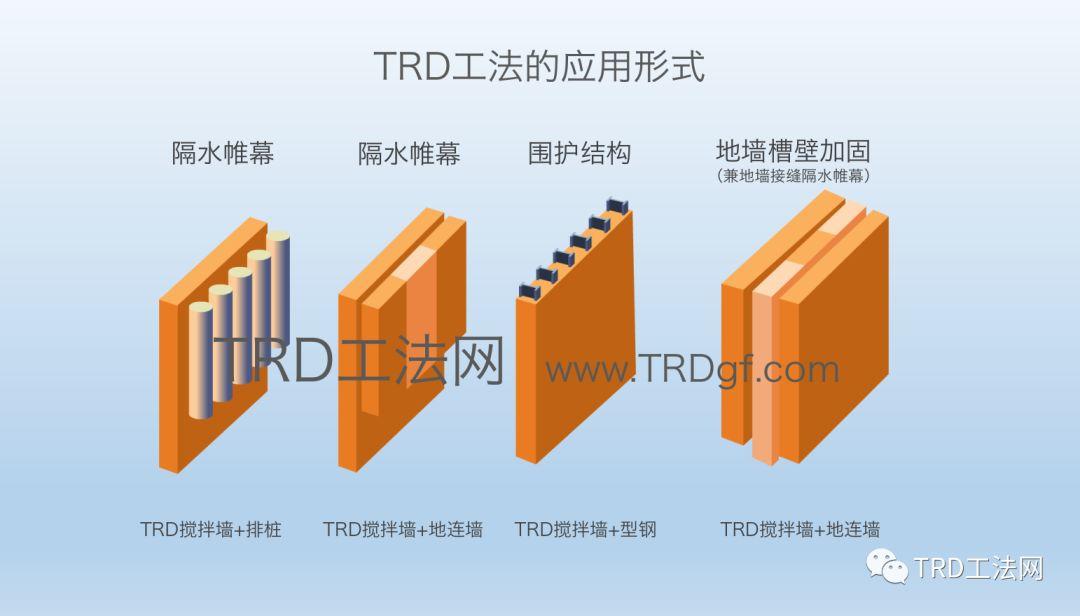

TRD工法应用形式

TRD工法 超深等厚水泥土连续搅拌墙

#

TRD工法已有应用城市

TRD工法 超深等厚水泥土连续搅拌墙

#

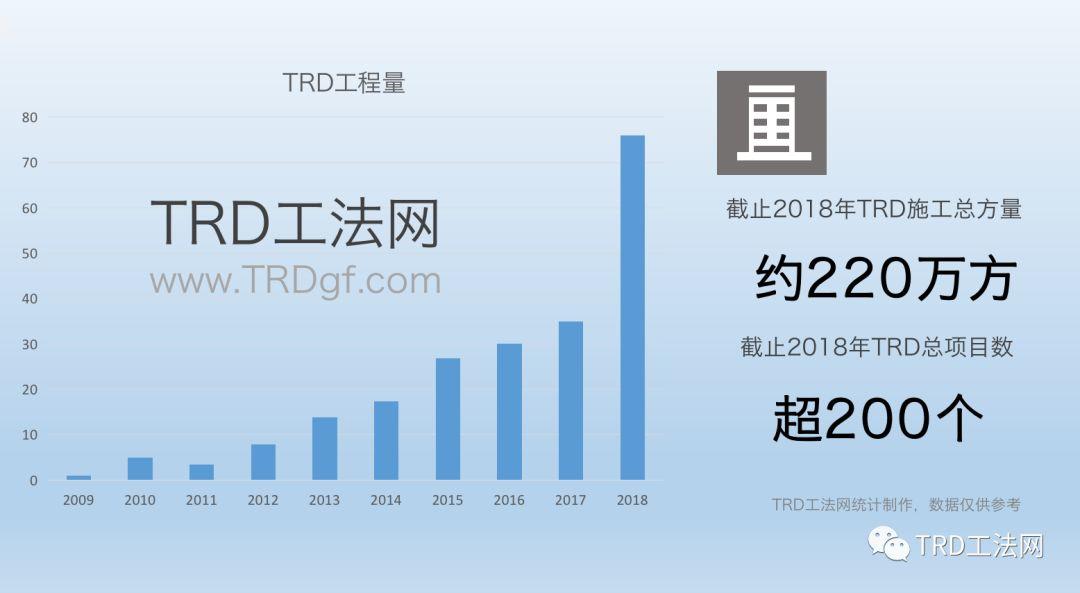

TRD工法施工量统计

TRD工法 超深等厚水泥土连续搅拌墙

#

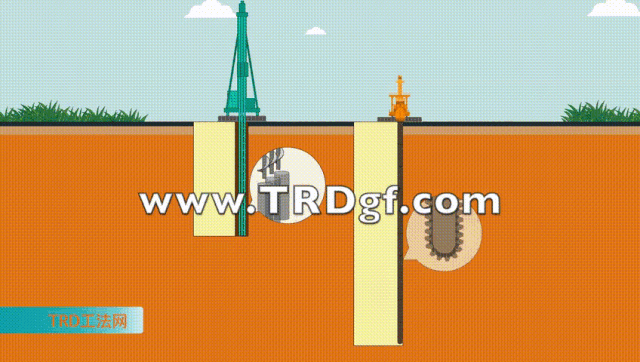

TRD工法现场视频
