分享一个因未控制好PC工法桩回收要求而导致的危害案例

PC工法桩是一种新型支护形式,本地使用少见。故介绍案例前,先了解下PC含义及其优点:

PC的含义

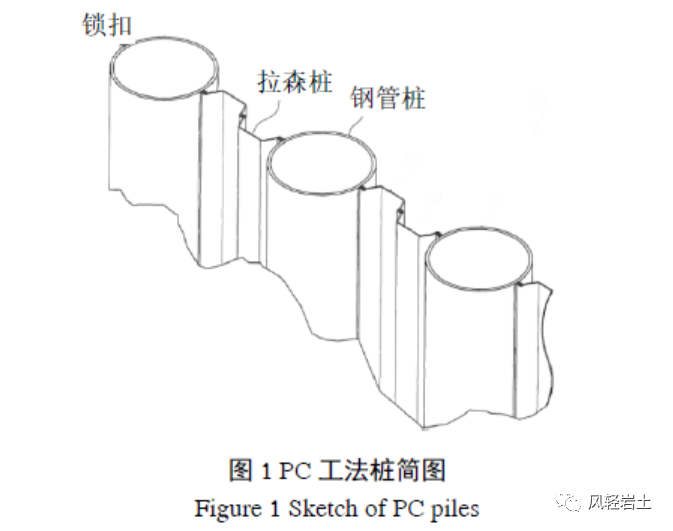

PC的含义是 Pipe-combination(钢管桩组合),通过焊接在钢管桩上的锁扣与一个或多个拉森柱连接形成钢质连续墙。(金小荣,等.一种新型绿色围护工艺——PC工法桩[J].地基处理,2019,1(03):87-90.)

分享一个因未控制好PC工法桩回收要求而导致的危害案例。

PC工法桩突出优点

PC工法桩是一种新型绿色围护工艺,PC工法桩具有如下突出优点:(1)施工速度快;(2)无需水泥和无需养护;(3)围护刚度大,受力好;(4)无泥浆、无大噪音和大震动;(5)重复利用可回收;(6)用电量较小;(7)适用软土、粉砂、黏土、卵石、淤填土、吹填土;(8)止水效果好。PC工法桩较传统围护桩有诸如避免桩长缺陷、防止帷幕渗漏和杜绝露筋缺陷等优点,PC工法桩采用了工厂化加工钢管和机械化施工,质量可靠,容易监管,施工快速,无需养护。大量的工程实践证明该工艺具有显著的经济和社会效益,是一种节能环保且可持续发展的绿色围护工艺。(金小荣,等.一种新型绿色围护工艺——PC工法桩[J].地基处理,2019,1(03):87-90.)

PC工法桩拔除回收产生的质量事故案例

基坑开挖深度约为5.2m,PC工法组合钢管桩采用直径630mm,壁厚为14mm的螺旋焊管,钢管采用Q355钢,工法组合钢管桩空隙采用小企口拉森钢板桩连接。PC工法组合钢管桩距路道路边线5.5~8.5m。

道路路基处于③层淤泥质粉质粘土夹粉土层中道路已经部完工基坑坡顶比人行道低1m。

分享一个因未控制好PC工法桩回收要求而导致的危害案例。

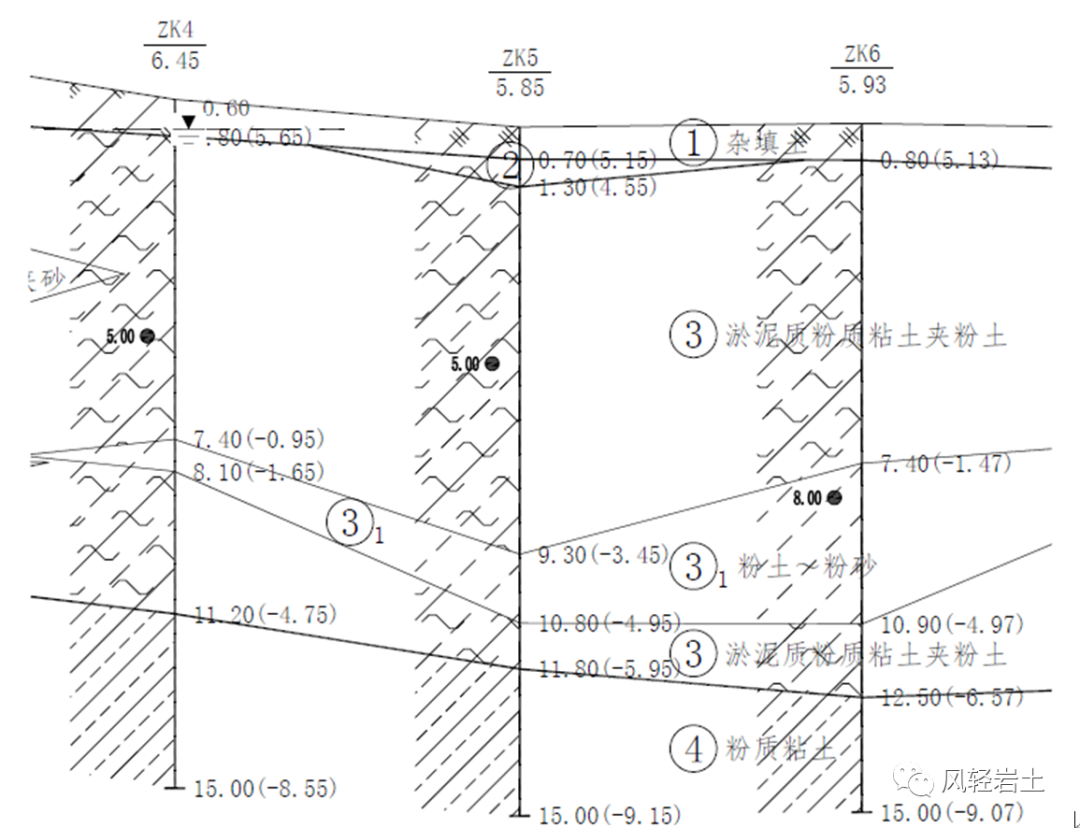

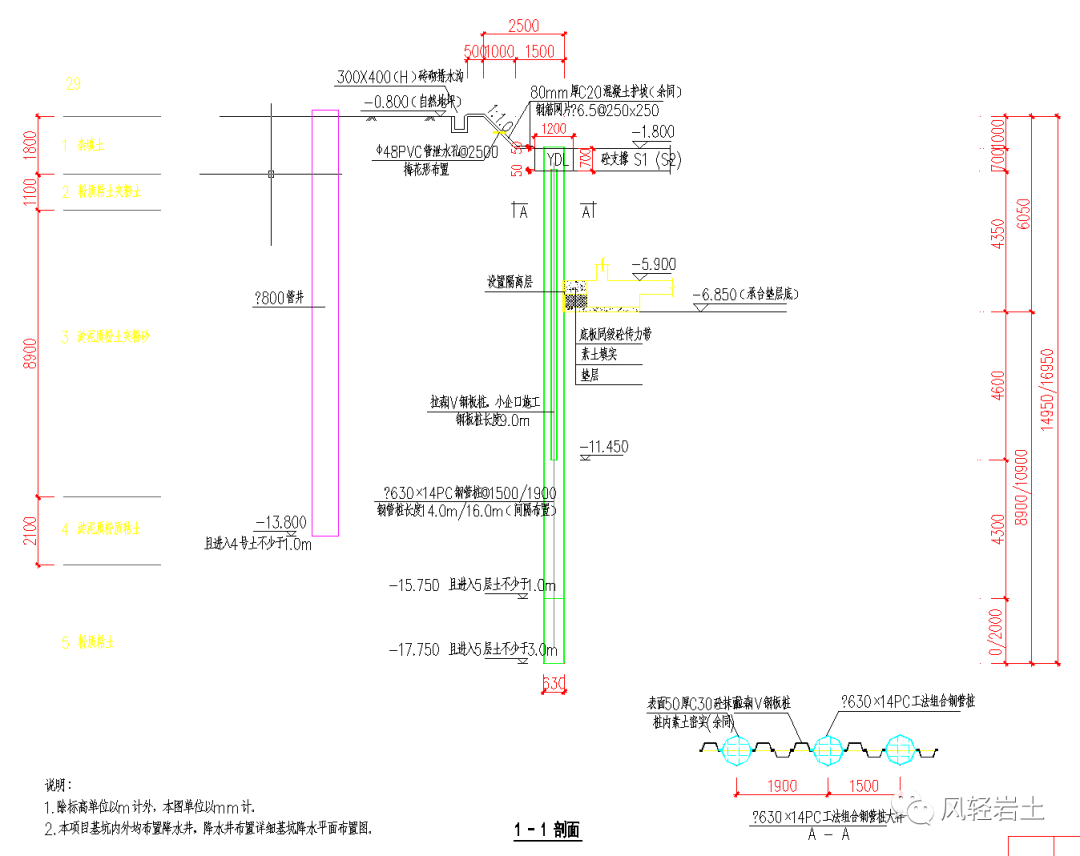

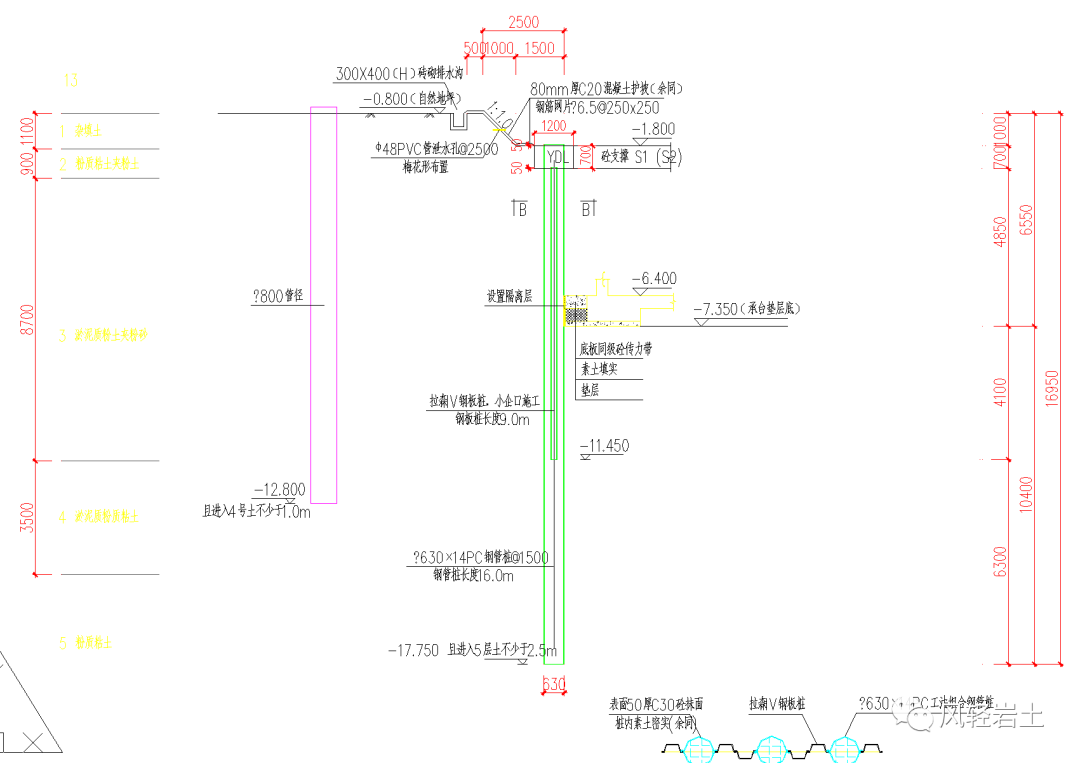

道路及基坑支护区域土层分布

整个支护期间基坑安全使用,基坑回填完后,PC工法桩开始回收拔除,拔除过程中对其西侧临近道路及变压器产生了危害影响

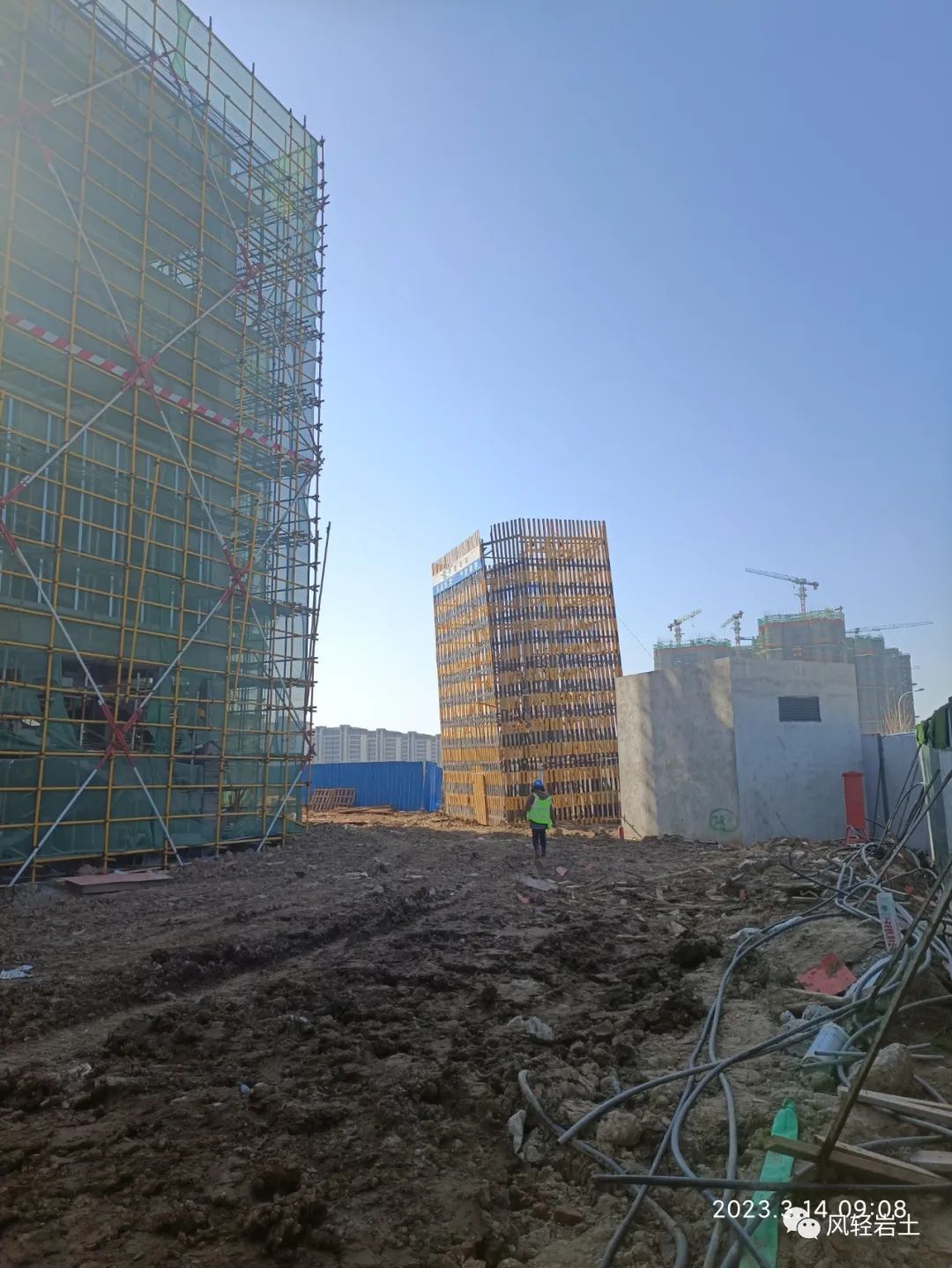

现场问题照片:

分享一个因未控制好PC工法桩回收要求而导致的危害案例。

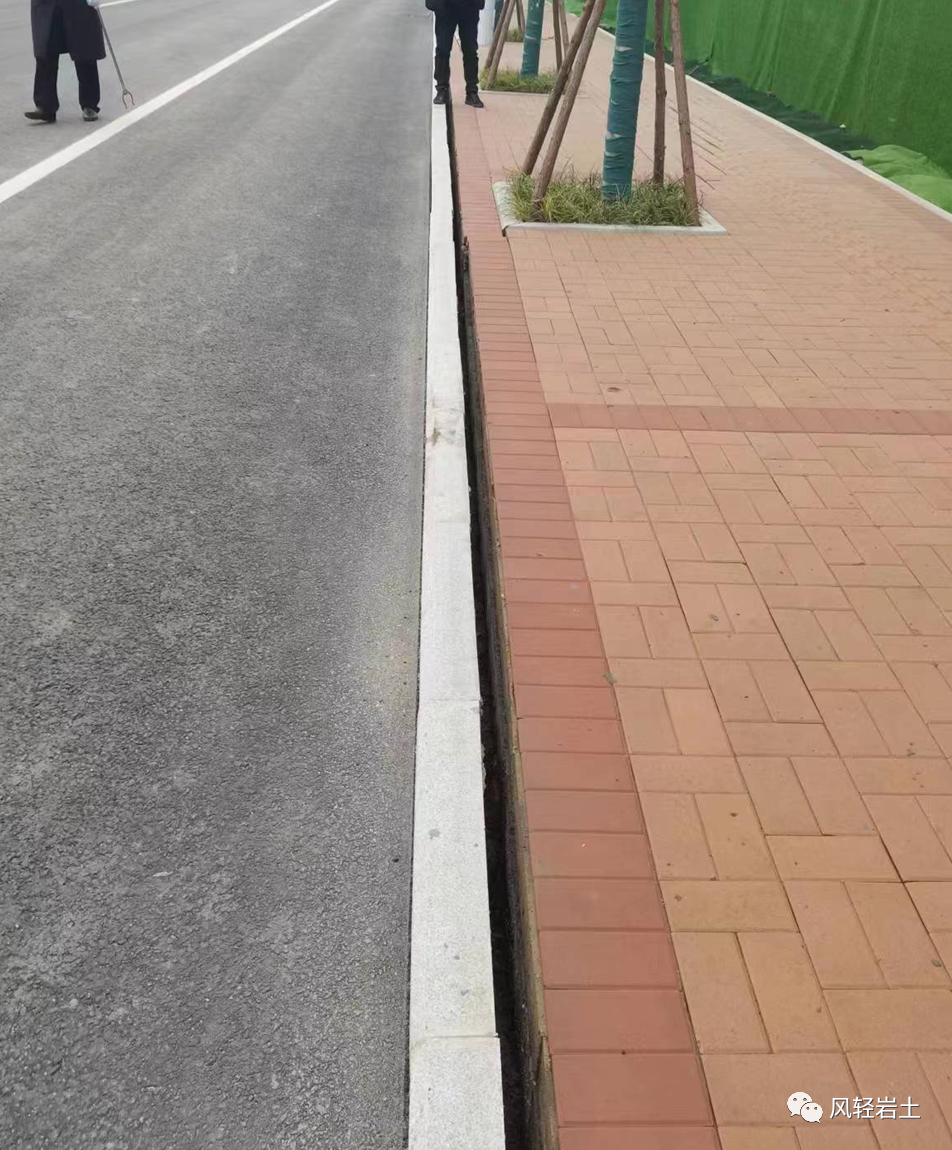

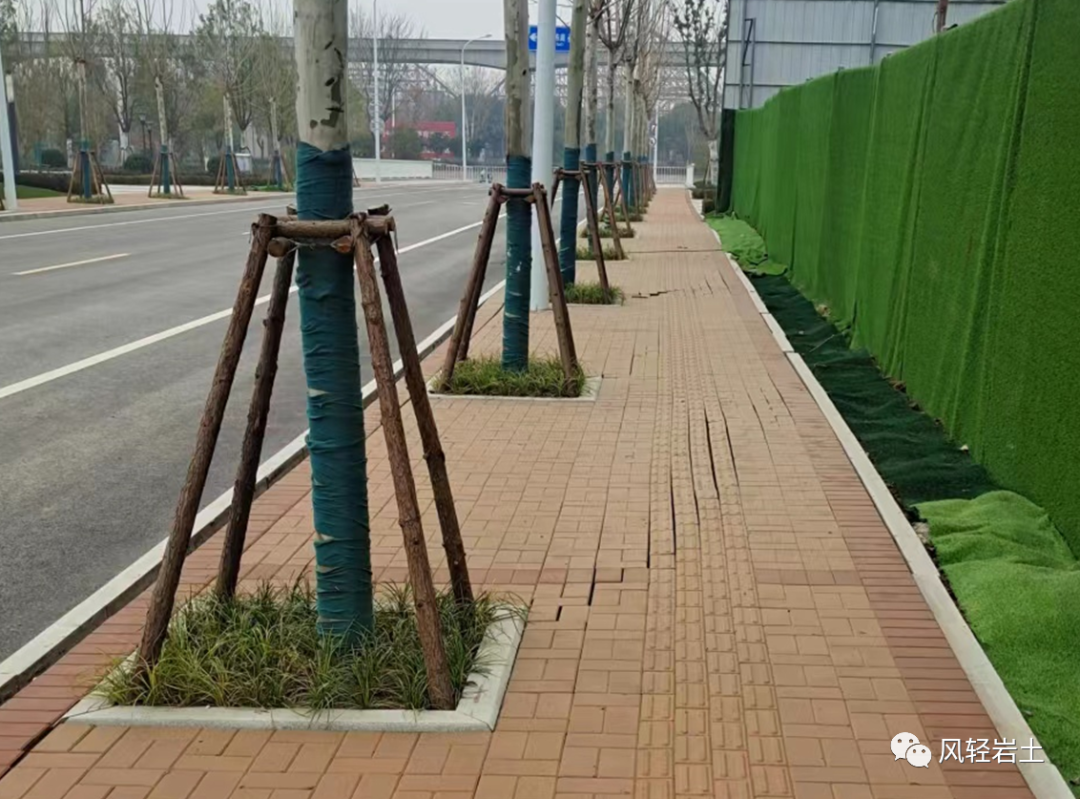

整段人行道与机动车道路面产生分离、人行道侧石与面包砖分离;

分享一个因未控制好PC工法桩回收要求而导致的危害案例。

人行道局部开裂;

分享一个因未控制好PC工法桩回收要求而导致的危害案例。

西南角变压器倾斜;

分享一个因未控制好PC工法桩回收要求而导致的危害案例。

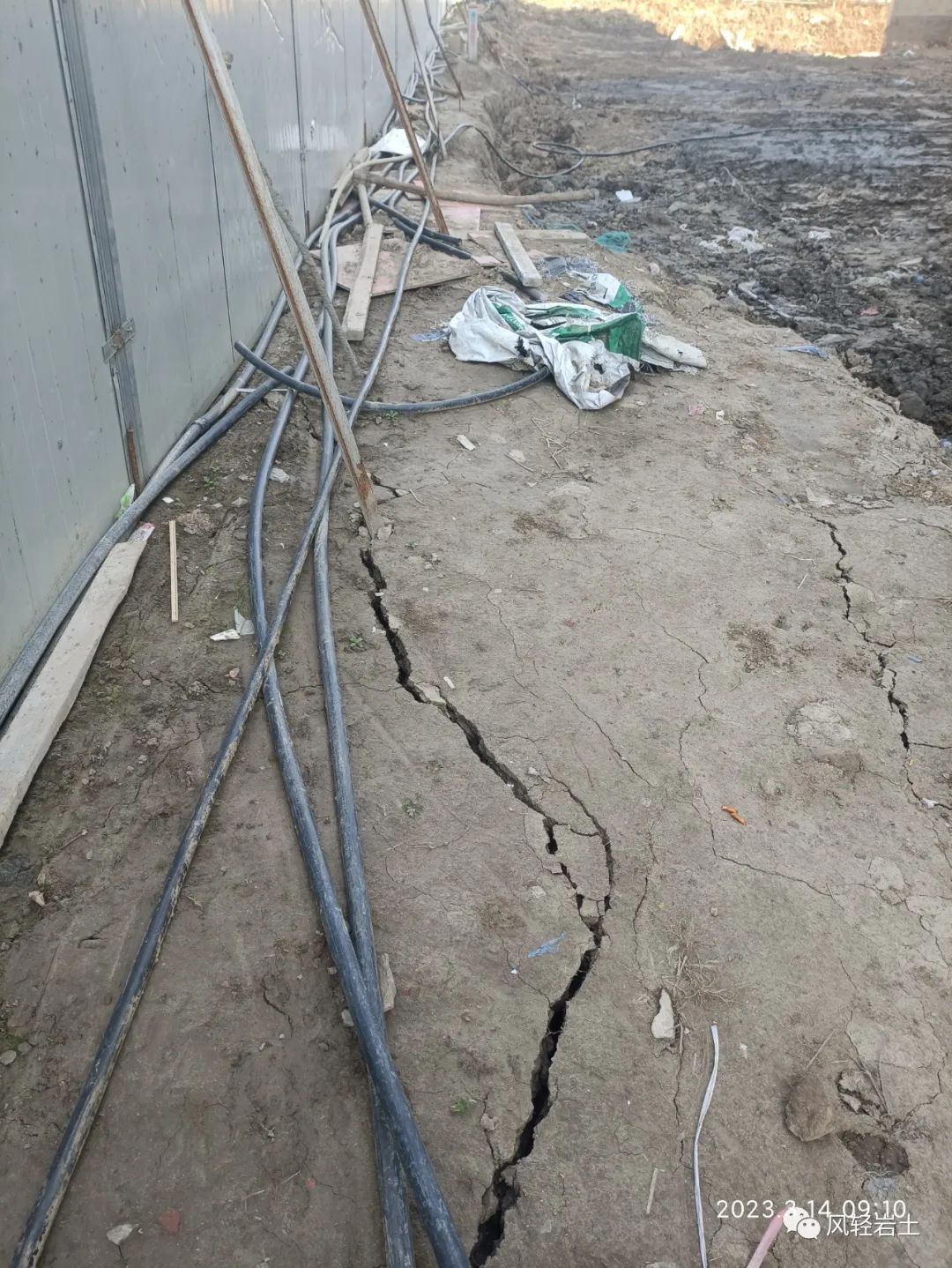

围墙内侧土体开裂。围墙外侧为道路。

分享一个因未控制好PC工法桩回收要求而导致的危害案例。

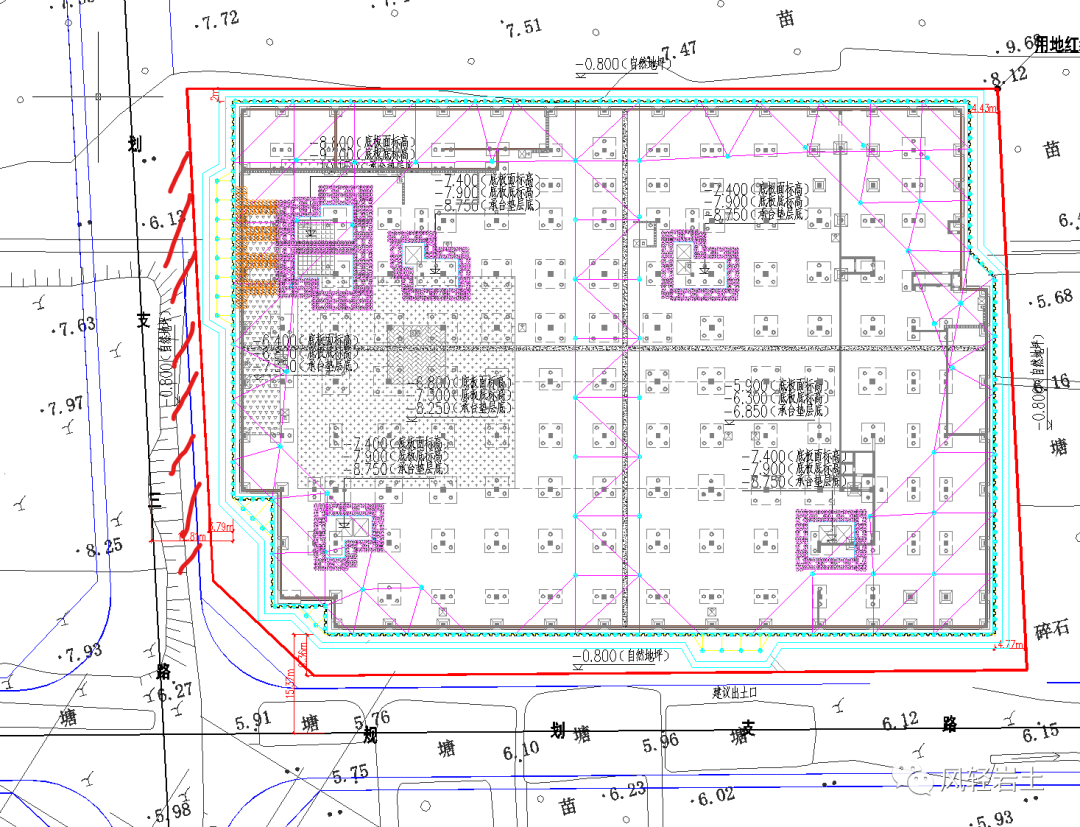

周边环境图。图中,红色斜线位置为已建规划三路道路破坏区域。东西向规划道路暂未建设;变压器位于场地西南角,支护结构外侧。

分享一个因未控制好PC工法桩回收要求而导致的危害案例。

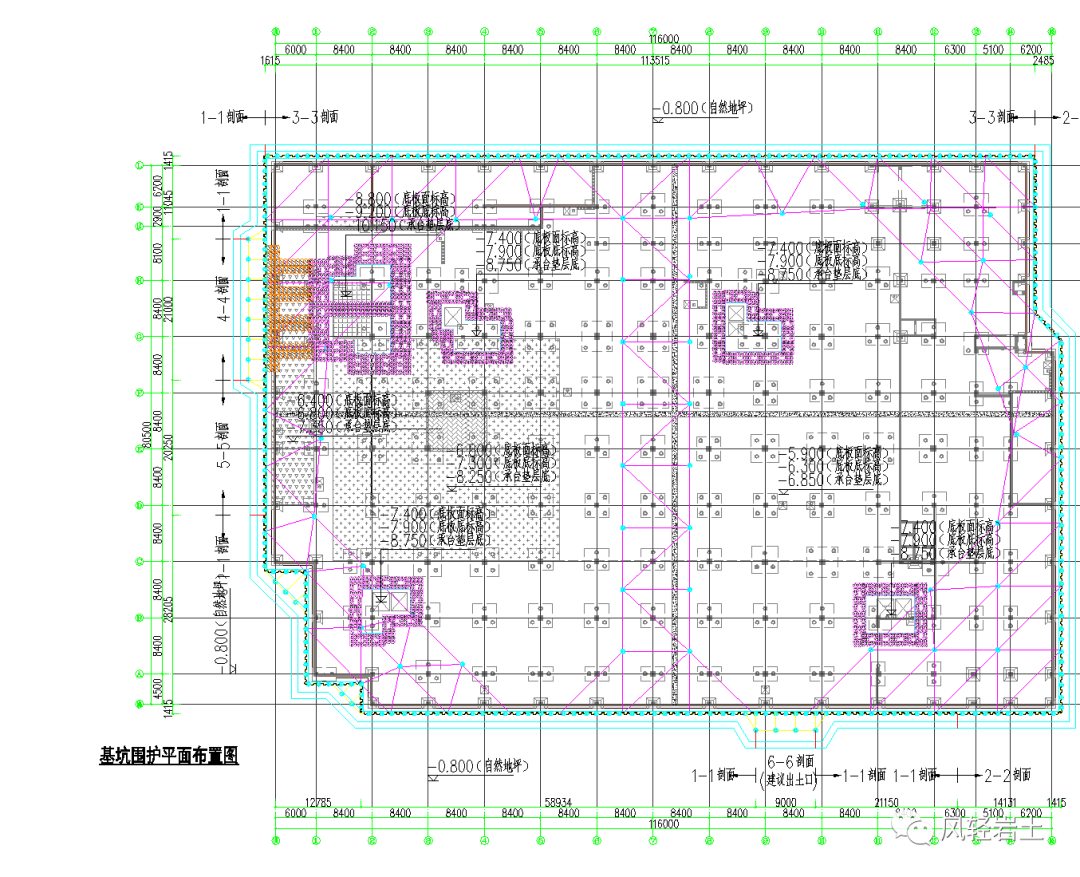

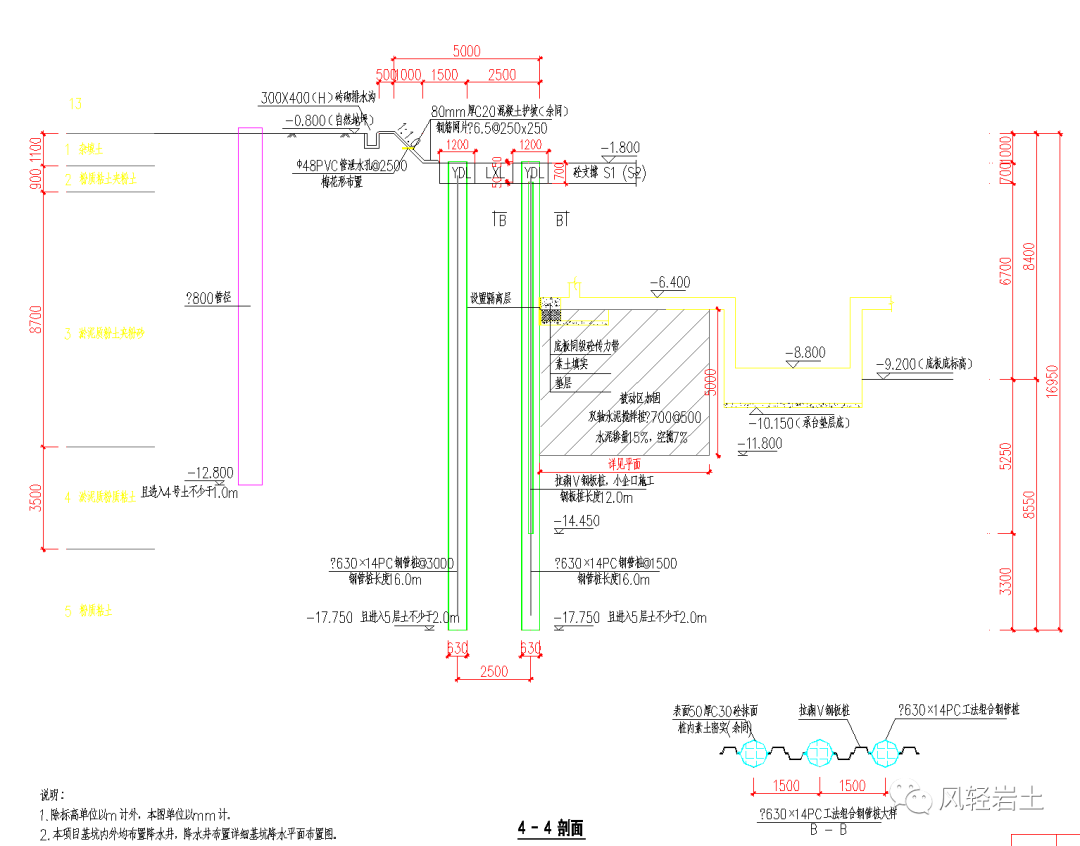

基坑支护平面图

分享一个因未控制好PC工法桩回收要求而导致的危害案例。

分享一个因未控制好PC工法桩回收要求而导致的危害案例。

分享一个因未控制好PC工法桩回收要求而导致的危害案例。

基坑施工单位在道路维修方案中认为原因是“PC钢管桩的拔除过程中,侧向土压力消失,导致整段人行道与机动车道路面产生分离、人行道侧石与面包砖分离、人行道局部下沉开裂。”

施工单位未按照图纸及施工方案中PC工法组合钢管桩回收要求执行,即:

1)基坑回填土建议采用粉砂土并分层回填并浇水密实,回填土宜高出地面200~300mm。对环境敏感部位,为确保基坑回填质量,可采用低强度混凝土或泡沫混凝土回填。2)PC工法组合钢管回收时开挖沟槽应采用分段开挖,长度不宜大于5米,PC工法组合钢管回收后应立即回填沟槽。3)PC工法组合钢管回收时先跳拔回收拉森钢板桩,拉森钢板桩回收后,槽壁内应及时采用纯水泥浆注浆,然后再跳拔回收钢管桩,钢管桩设置注浆孔,回收过程中应同时采用纯水泥浆注浆。水泥浆注浆压力为2~3MPa,浆液水灰比为0.5~0.6,拉森钢板桩沿钢板桩长度方向每米水泥用量不小于18kg,直径630×14PC工法组合钢管桩沿钢管桩长度方向每米水泥用量不小于20kg。4)钢管桩回收过程中,基坑监测单位应增加监测频次,施工单位应加强现场观测,如监测和观测数据异常或超出报警值,应立即回填土方并停止回收施工。5)对于环境保护条件要求较高部位,可采用免共振锤或静拔设备等先进设备跳拔回收钢管桩,并严格控制拔除数量和时间间隔。同时坡顶可设置拉森桩保护隔离桩进一步减小对周边环境的不利影响。(摘自基坑设计图纸及施工方案中PC工法组合钢管桩回收要求)


除去上面因拔除支护桩形成的空隙,使得路基底部土层向临近空隙方向移动而产生地层损失的原因外,其他影响因素暂不得知,如:1、降水(井)的影响;2、震动拔桩影响(震动扰动)。
