杭州市上城区体育中心是杭州市亚运会比赛的预备场馆,该工程地下四层,上部十四层,上部主要功能由水球馆、篮球馆和滑轮馆三大场馆叠合而成。


杭州上城区体育中心TRD工法应用杭州上城区体育中心TRD工法应用

上城区体育中心效果图

工程概况

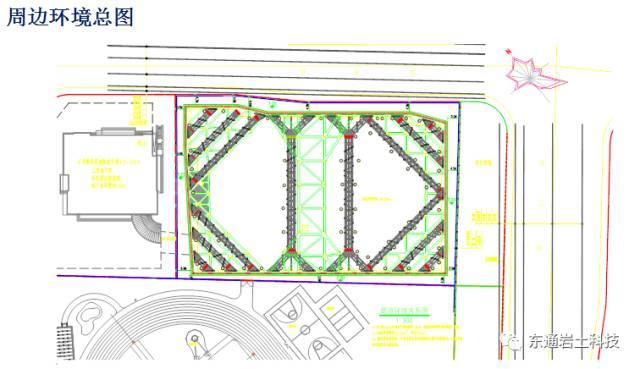

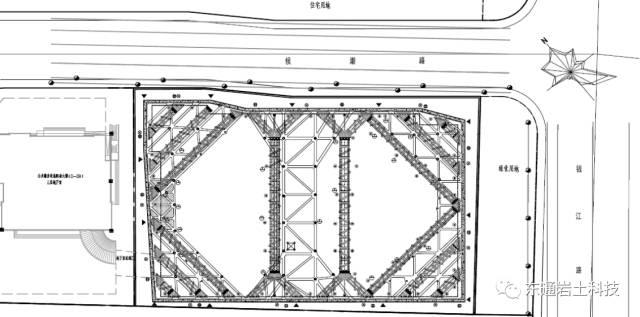

项目总用地面积9158㎡,建筑占地面积3164㎡,总建筑面积55681.2㎡。其中地上建筑面积30622.3㎡,地下建筑面积22701㎡。本项目设计主体为一幢板式高层建筑,地上14层,地下3~4层。基坑支护采用TRD工法结合三道水平支撑。


杭州上城区体育中心TRD工法应用

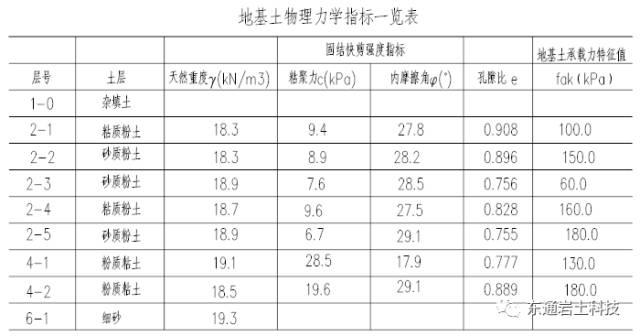

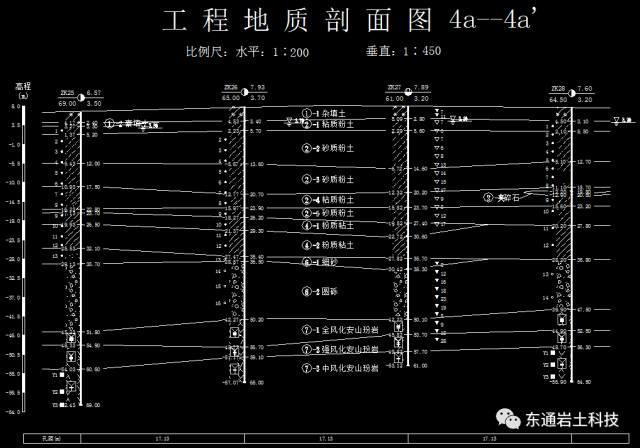

工程地质

杭州上城区体育中心TRD工法应用

杭州上城区体育中心TRD工法应用

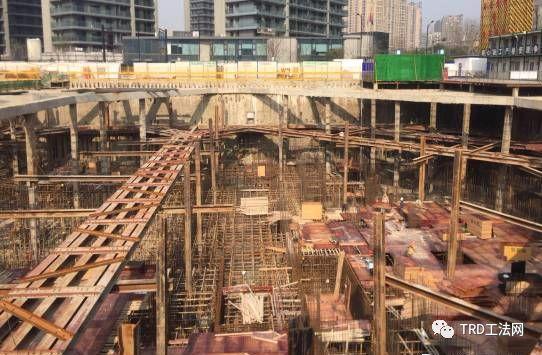

施工进度

2016年5月12日项目开工;

2016年5月15日TRD开始切割;

2016年9月22日TRD施工完毕,验收合格;

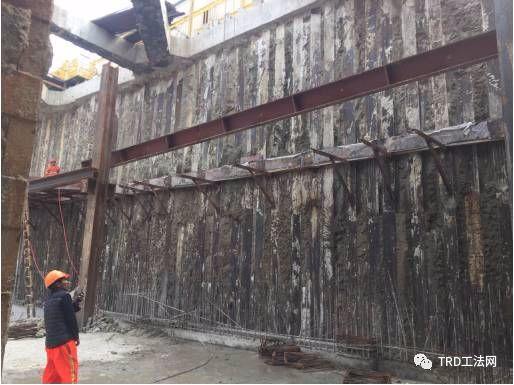

杭州上城区体育中心TRD工法应用TRD工法高质量成墙

杭州上城区体育中心TRD工法应用

检测数据

杭州上城区体育中心TRD工法应用

杭州上城区体育中心TRD工法应用

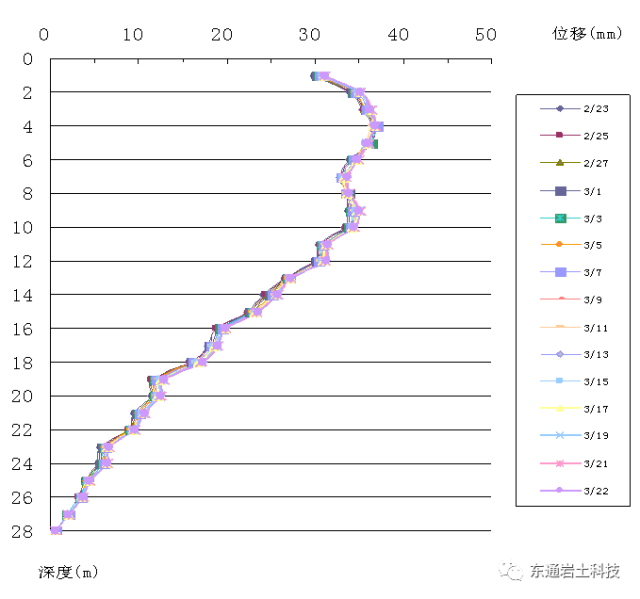

深层土体位移

杭州上城区体育中心TRD工法应用

水位汇总表

来源:东通岩土科技

编辑整理:项敏


TRD工法

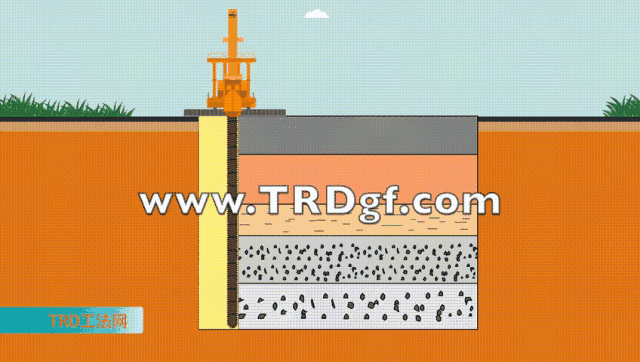

      TRD工法(Trench-Cutting & Re-mixing Deep Wall Method),又称等厚度水泥土地下连续墙工法,其基本原理是利用链锯式刀具箱竖直插入地层中,然后作水平横向运动,同时由链条带动刀具作上下的回转运动,搅拌混合原土并灌入水泥浆,形成一定强度和厚度的墙。

杭州上城区体育中心TRD工法应用

        TRD工法通过水平横向运动成墙,可形成没有接口的等厚连续墙体,其止水防渗效果远远优于柱列式地下连续墙和柱列式搅拌桩加固,其主要特点是环境污染小、成墙连续、表面平整、厚度一致、墙体均匀性好、防渗性能好、施工安全,与传统柱列式地下连续墙相比隔渗,经济性好。


TRD工法适应粘性土、砂土、砂砾及砾石层等地层,在N值超过30击以上的密实砂层、无侧限抗压强度不大于10MPa的软岩中也具有良好的适用性。可广泛应用于超深隔水帷幕、型钢水泥土搅拌墙、地墙槽壁加固等领域。
