拉森钢板桩应用-顶管


顶管

随着社会经济的不断发展,人们的环保意识也逐渐增强,顶管工作已作为一种相对环保的施工方法被普遍使用,而拉森钢板桩以一种新型的建材的身份在工程中发挥着重要作用。特别是在流沙地段,因其沙土大多呈糊浆状,稍有不慎,便会因围岩失稳引起坍塌。拉森钢板桩不仅具有基坑支护功能,还有止水功效。

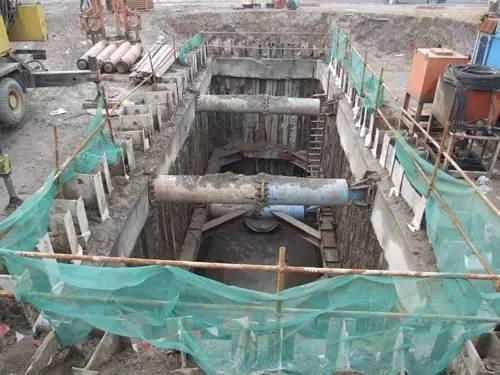

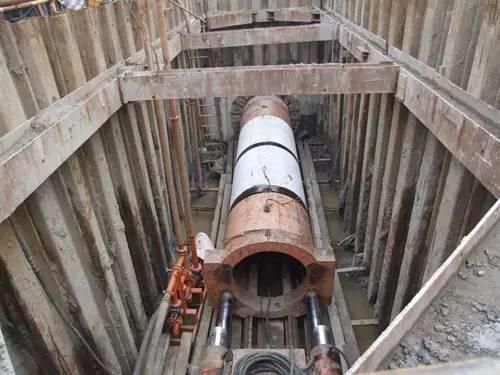

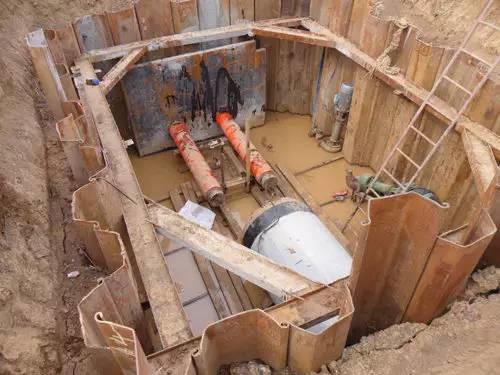

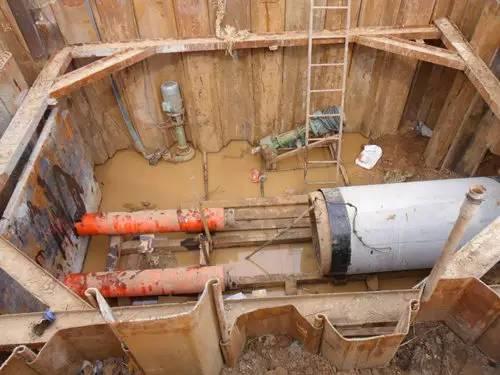

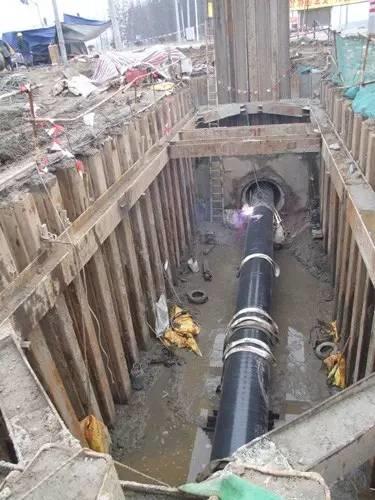

顶管工作井和接收井的施工方法



以拉森钢板桩作为支护

  施打拉森钢板桩时需按照工作井外边尺寸,此时一定要将施工时可能造成的误差考虑在内,同时还要考虑到如何才能防止井涌及隆起的发生,因为拉森钢板桩的施工过程与工作井的止水及安全有着密不可分的联系,是整个顶端工作井施工工程中最关键的工序之一。打桩前,需要对钢板桩进行逐一检查,那些连接锁口锈蚀的、变形过于严重的钢板桩都是存在安全隐患的,为保证工程的顺利进行及其安全性,均不能使用。为了方便拉森钢板桩的拔出,可以在钢板桩的锁口内上涂油脂。在打桩的过程中,应注意控制拉森钢板桩之间的倾斜度,当发现偏斜程度过大时,切记使用拉挤的方法将其调正,如需调整,应将其拔起重打。在拉森钢板桩对位时,要求两块钢板的锁口处要咬紧,此时,可利用人工扶持前一块的锁口后再继续向下插。

  为达到设计标高,拉森钢板桩应分几次打入。打入时,一定要确保开始打设的第一、第二个拉森钢板桩的打入位置和方向的一致性,因为这两个拉森钢板桩要起到样板导向的作用,因此通常每打入一米就需要进行测量一次。



拉森钢板桩应用-顶管


基坑的开挖


  基坑挖土一般都是采用人机结合的方法,先用挖掘机工作,人工配合整平,当挖掘机臂长不足时只能采取人工挖土的办法,直至基地浇灌板。

  基坑开挖应该从标高最低处开始挖起,在此之前一定要将集水井安置在最低处。开挖后,要时常对桩体进行检查,如发现漏水,及时补漏。挖至1.5米时,应架起支护。使用挖掘机时要注意不要碰到拉森钢板桩及其支护系统,目的是防止毁坏拉森钢板桩。同时还应该使用对称开挖的方式,这样才能防止基坑偏载及拉森钢板桩的移位和倾斜。

  当基坑挖至水位以下时,排水沟和集水井的安置是此时必不可少的工序。此后每日都应对拉森钢板桩进行检查,以确保在第一时间发现是否有淤泥、流沙等物质涌出。如发现拉森钢板桩之间发生了错位,应立即使用沙包或旧布等进行填塞。


拉森钢板桩应用-顶管

井壁的施工


  为确保完工后可以将拉森钢板桩顺利拔出,在井壁施工之前应先绑扎固定好脱模布,然后再扎好双向钢筋笼。同时还应留意到除了后壁的钢筋笼需要弄两层外,其他均为一层即可。同时还应注意到支护木模的倾斜度,切忌大于0.5cm,每次使用木模前都需要对其进行彻底的清理并给其刷油,这样的做法是可以使混凝土墙的平整度得到保障的。


拉森钢板桩应用-顶管


拔出基坑出洞口处的拉森钢板桩


  在混凝土墙的硬度达到一定程度时,需要将工作井出洞口封门范围内的拉森钢板桩逐一拔出。在此过程中,一定要注意拔出使用的方法,应采取振拔的方式,这样可以减少拔桩时带出的沙土量,使安全得到保障。


拉森钢板桩应用-顶管


灌沙及冲实


  在拔出拉森钢板桩后,一定要在拔出的位置灌沙冲实,然而一些拔出过程中带出的泥土会将表面的大部分空隙黏住,给灌沙带来麻烦,使后面的土体不够严密结实,从而在顶力过大时,造成后背开裂。因此,灌沙之前一定要将表面的泥土清理干净,灌沙时还要注意所灌沙土的量,应该确保密实度,以保证井体的稳定。


拉森钢板桩应用-顶管


结语

  拉森钢板桩强度高、隔水性好,且施工简单,建设费用便宜,还可以重复使用。然而,纵使拉森钢板桩的优点多得数不胜数,在流沙
地段顶端工作井的施工过程中还应该注意以下几点:

  (1)施工前一定要考虑到打拉森钢板桩时的振动强度对施工地周围区域建筑物和自来水管及煤气管道等地下管道的影响,这关系到无数人的人身安全及生活保障。

  (2)为使将拉森钢板桩打在同一条直线上,打桩前,可以挖一条宽度1m左右,深度在1.5m以上的边槽,这样做还可以探明地下管线,两全其美。

  (3)若工作井采取双向进行的方式,则洞口又是后靠背的位置,因此,为保证工程顺利进行的安全性,一定要保证其受力性能,此时,在洞口位置加强配筋是十分必要的。

  (4)拔出拉森钢板桩后的灌沙冲实一定要保证密实度。


拉森钢板桩应用-顶管


拉森钢板桩应用-顶管
