TRD工法技术控制要点分析

TRD工法适应粘性土、砂土、砂砾及砾石层等地层,在标贯击数达 50~60 击的密实砂层、无侧限抗压强度不大于5MPa的软岩中也具有良好的适用性。可广泛应用于超深止水帷幕、型钢水泥土搅拌墙、地墙槽壁加固等领域。

本期,将介绍TRD工法施工工艺以及技术控制要点

作者:技术发展部盛志恒。

1

TRD工法简介

【经验萃取】TRD工法技术控制要点分析

定义

TRD工法,全称为“混合搅拌壁式地下连续墙施工法”。原理是将满足设计深度的附有切割链条以及刀头的切割箱插入地下,在进行纵向切割横向推进成槽的同时,向地基内部注入水泥浆,以达到与原状地基的充分混合搅拌,在地下形成等厚度连续墙的一种施工工艺。

优点

支护体系安全可靠。对垂直方向所有土层同时进行混合搅拌,可得到全层强度相同、止水性能均匀的高品质墙。

止水性能强。切割箱连续横向搅拌混合,成墙连续、表面平整、厚度一致、墙体均匀性好,无接口,芯材(H型钢)间距可任意设定。

施工土质无限制。采用液压作为动力,更稳定强劲,施工机的掘削,确保TRD工法在任何土层施工的可能性,施工深度最大可达60米。

成墙墙体垂直精度高。切割箱体内配置的多层倾斜计可随时监视切割箱的倾斜度。也可进行倾斜式连续墙的施工。

施工机器高度较低,仅为10米,可在有高度限制的地方施工。

2

  TRD工法施工工艺流程

工艺流程

【经验萃取】TRD工法技术控制要点分析

三步施工法是TRD工法施工主要的方法:

横向前行时注入稳定液切割,一定距离后切割终止

主机反向回切,即向相反方向移动,移动过程中链式刀具旋转,使稳定液混合泥浆进一步混合搅拌

主机正向回位,箱式刀具底端注入水泥浆液,使稳定液混合泥浆与水泥浆液混合搅拌

【经验萃取】TRD工法技术控制要点分析
【经验萃取】TRD工法技术控制要点分析
【经验萃取】TRD工法技术控制要点分析
【经验萃取】TRD工法技术控制要点分析
【经验萃取】TRD工法技术控制要点分析
【经验萃取】TRD工法技术控制要点分析
【经验萃取】TRD工法技术控制要点分析
【经验萃取】TRD工法技术控制要点分析
【经验萃取】TRD工法技术控制要点分析

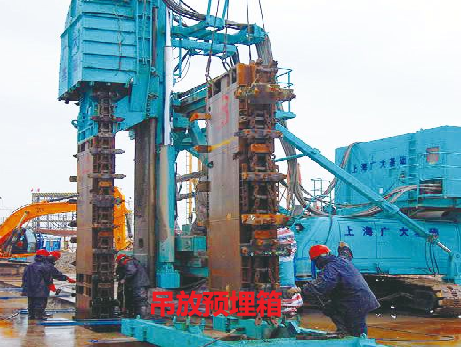

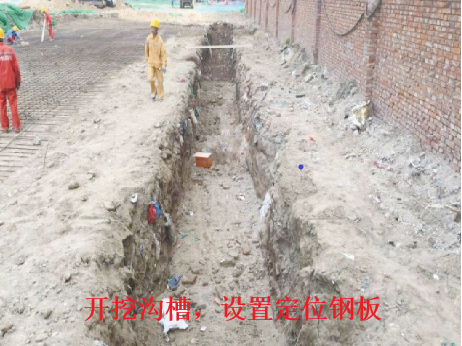

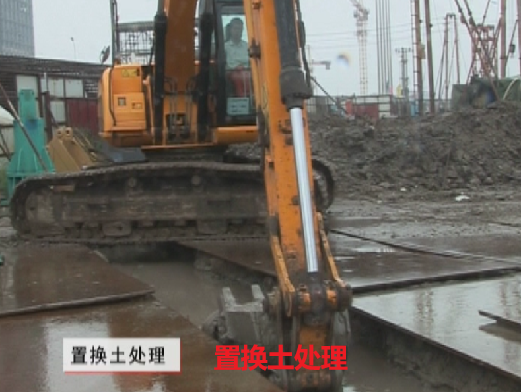

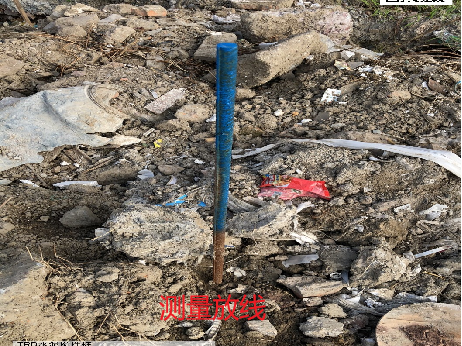

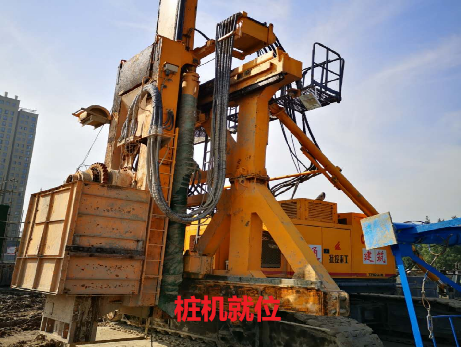

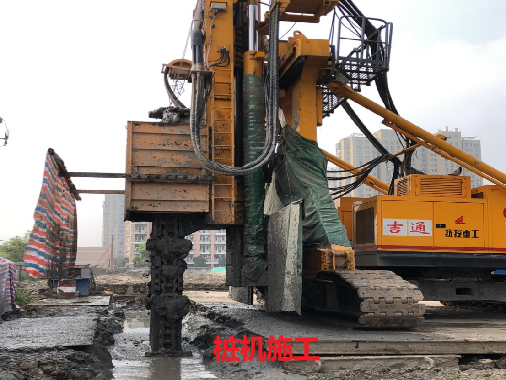

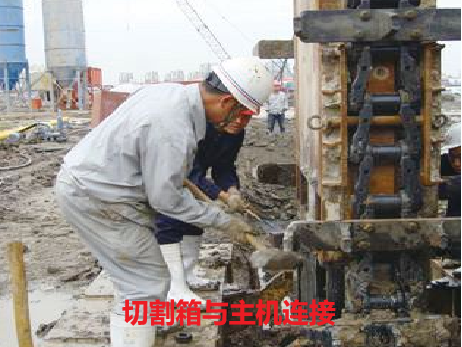

左右滑动查看施工工序

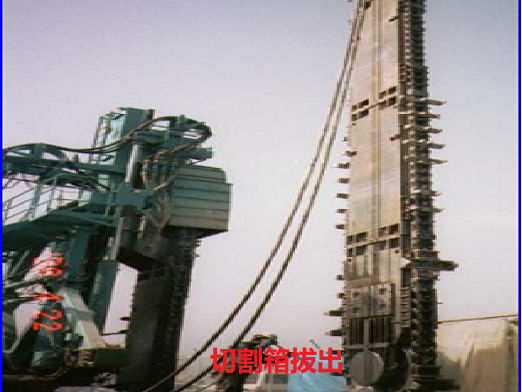

切割箱拔出方式

【经验萃取】TRD工法技术控制要点分析

转角施工有墙内拔出与墙外拔出切割箱两种情况,在条件许可的情况下,采用墙外拔出切割箱。

墙外拔出可以最大限度地保证不干扰TRD墙内土体。为保证接缝质量,施工时每到转角处都应向墙体外侧多施工1米,形成“十”字形式的转角接头。

3

  TRD工法应用范围

防护止水墙

在高速公路工程、地铁车站工程及沉埋工法中的竖井工程、排水工程、边坡防护工程、河川堤坝加固工程可做防护或止水墙

地基改良工程

可对建筑物基础工程、堤坝基础工程进行改良

护岸工程

防止河岸被侵蚀的护岸工程

污染扩散防护工程

各地的工业废弃物处理设施

4

  TRD工法技术控制要点分析

TRD工法已在我司多个项目上得到应用,其中在杭州应用TRD工法的工程多为临地铁工程。为提升全体员工对TRD 工法的认识,本次推文将从事前、事中、事后三个角度对TRD控制要点进行介绍。

01丨事前控制要点

施工前试成墙

通过试成墙试验,验证等厚度水泥土搅拌墙施工设备在该地层条件下的施工能力

通过试成墙试验,确定超深等厚度水泥土搅拌墙成墙质量、水泥搅拌均匀性、强度及隔水性能

通过试成墙试验,确定TRD工法等厚度水泥土搅拌墙的施工参数和施工工序

【经验萃取】TRD工法技术控制要点分析

【经验萃取】TRD工法技术控制要点分析

TRD试成墙

参加设计交底及图纸会审,明确设计意图

在TRD工法施工前,项目监理人员应参加由建设单位组织的设计技术交底与图纸会审,检查设计图纸与说明书是否齐全、明确,图纸内容是否符合强制性标准。

审查施工单位提交的施工组织设计及技术方案

监理人员在审核TRD工法专项方案时,应重点审查包括TRD工法所需要的施工道路、水泥罐位置、设备后台位置、成墙质量控制与检测措施,邻近地下管线和建筑物的监测与保护措施等内容。并在此基础上编制具有针对性的监理实施细则,指导相关工作。

02丨事中控制要点

注浆施工控制

监理单位在压浆阶段应严格把控施工质量,TRD设备回撤挖掘中应均匀注入水泥浆,注意水泥浆液不得离析,输浆管不能堵塞,不能发生断浆现象,更不能出现土浆夹心层。

发生管道堵塞情况,需立即停泵处理,设备应在原位置挖掘切削,输浆管线解堵后切割箱在原位置继续注浆一分钟后,再恢复正常施工。

施工过程中出现冷缝,需在接缝处需对成墙(长度1m)进行重新切割搅拌,确保止水效果。在成墙施工过程中还应控制其掘进速度不宜过快。

切削垂直度控制

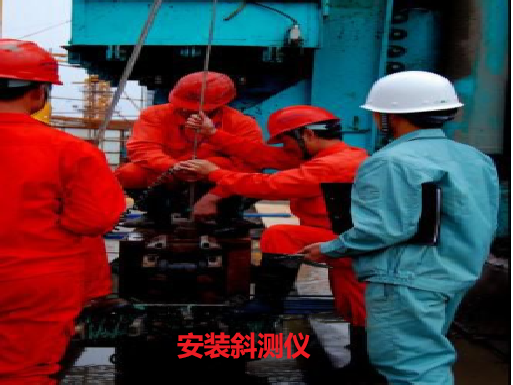

在切割箱内安装多段式倾斜仪,当反馈信息出现偏差时,可通过移动主机调整将其垂直精度控制在 1/250 以内。监理人员可抽查操作室计算机反馈监控数据,了解垂直度偏差及调整情况。

【经验萃取】TRD工法技术控制要点分析

浆液流动度(TF值)测试

巡视检查

为确保成墙质量,监理单位在施工过程中应严格控制施工速度、搅拌液和固化液配合比、密度等技术参数。

定时检查搅拌桶的水泥用量及液面高度,对用水量采取总量控制,并随时监测水泥浆比重,将水灰比控制在1.5~2.0,搅拌墙墙体水泥掺量不小于20%。

03丨事后控制要点

TRD成墙质量检查标准与要求

监理人员在检查与验收时应严格控制成墙质量的同时需做好实测实量记录,具体的检查项目和方法详见表。

水泥土搅拌墙成墙质量标准

序号

检查项目

允许偏差或允许值

检查数量

检查方法

1

墙底标高

+30mm

每切割幅

切割链长度

2

墙中心线位置

±25mm

每切割幅

用钢尺量

3

墙宽

±30mm

每切割幅

用钢尺量

4

墙垂直度

1/250

每切割幅

多段式倾斜仪测量

TRD成墙质量检查标准与要求

在墙体搭接时,应注意控制其搭接质量,对每次注浆停止位置应督促施工单位做好定位标记,TRD搭接尺寸应控制在300~500mm之间。

【经验萃取】TRD工法技术控制要点分析

在转角施工时,需将切割箱提出,调整方向后重新向下切削到设计标高,并注意搭接部位要增加注浆料,确保完全搭接

【经验萃取】TRD工法技术控制要点分析

成墙质量管控重点

监理人员在巡视过程中,应注重对水泥浆液的配制过程、搅拌机械提升、下降及喷浆过程的巡视检查。

在旁站过程中,应监督记录其桩号、桩长、钻孔深度、垂直度、水泥浆液配比、注浆压力、注浆量等情况。

在平行检验时,还应根据合同要求,对水泥浆液比重等进行现场抽样检查

注意事项

临时停放区(退避养生)操作要领如下:

成墙结束后在退避稳定液中养护

成墙结束后继续前进2个切割箱宽度为退避区域

与原状土的端部需要间隔30cm退避区域

退避稳定液比正常稳定液的粘性要高
