上海静安区徐家宅110千伏变电站项目TRD工法应用

上海静安区徐家宅110千伏变电站项目TRD工法应用


1

工程概况

上海静安区徐家宅110千伏变电站项目TRD工法应用

徐家宅110千伏变电站土建工程地处位于静安区新路东侧、芷江西路177街坊19丘社区配套设施配套用房南侧、街坊公共通道(原徐家宅路)西侧、京江路北侧,计划新建1所110千伏变电站,总建筑面积约5740平方米,其中:地上面积604平方米、地下面积5136平方米,地上为1层、地下三层且周边环境复杂、地下管线密布,基坑开挖深20.7m,基坑挖开挖面积1692㎡,基坑周长168m;基坑安全等级一级,环境保护等级一级。

一、完成桩基础和立柱桩施工,同时穿插塔吊立柱;

二、桩基完成后进行水泥土连续搅拌墙TRD和三轴搅拌桩施工;

三、被动地基加固完成后,场地重新浇筑较厚的配筋混凝土地面和7字形导墙以承载较重的成槽机;

四、支撑和开挖;

五、深基坑开挖和地下结构回筑。

徐家宅110千伏变电站项目是静安区重要基础设施项目,该项目建成后,为静安区的发展提供有力的电力保障工作,


2

施工方案

上海静安区徐家宅110千伏变电站项目TRD工法应用

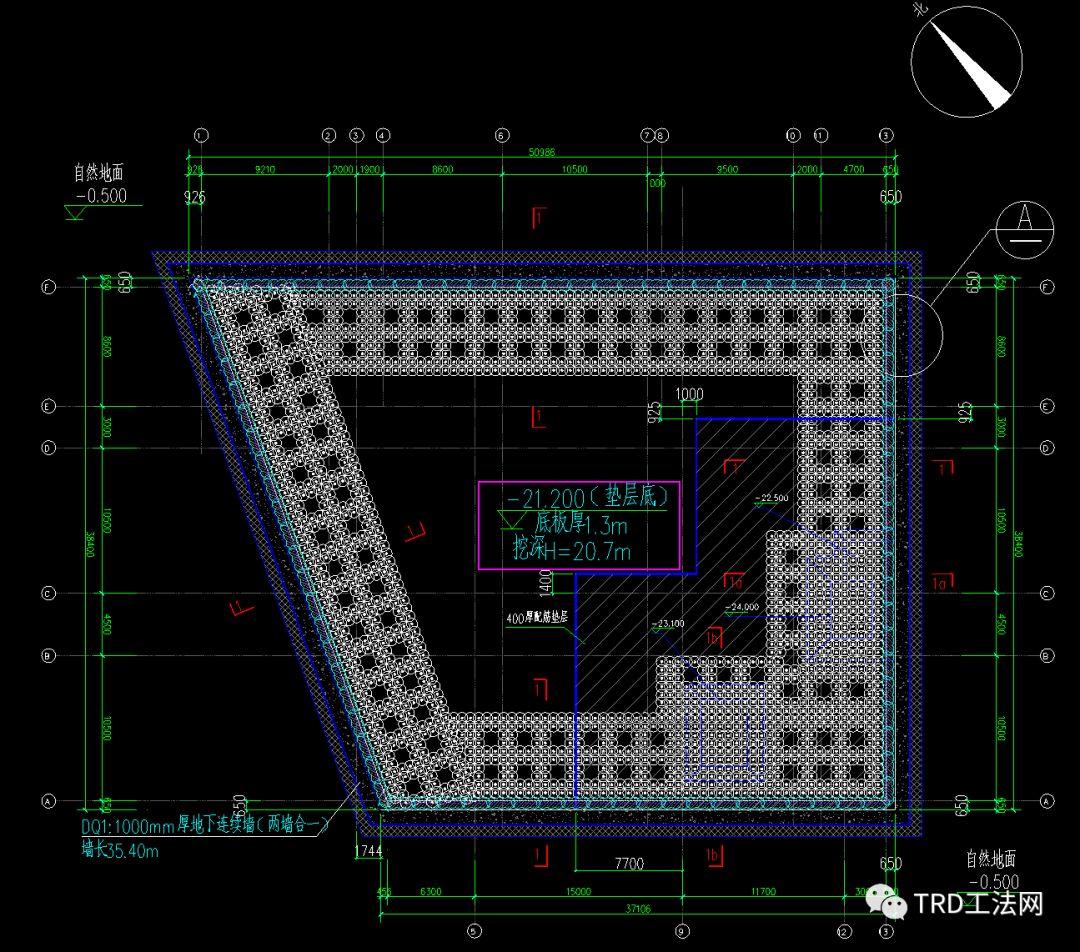

1000mm厚地下连续墙(两墙合一)


上海静安区徐家宅110千伏变电站项目TRD工法应用

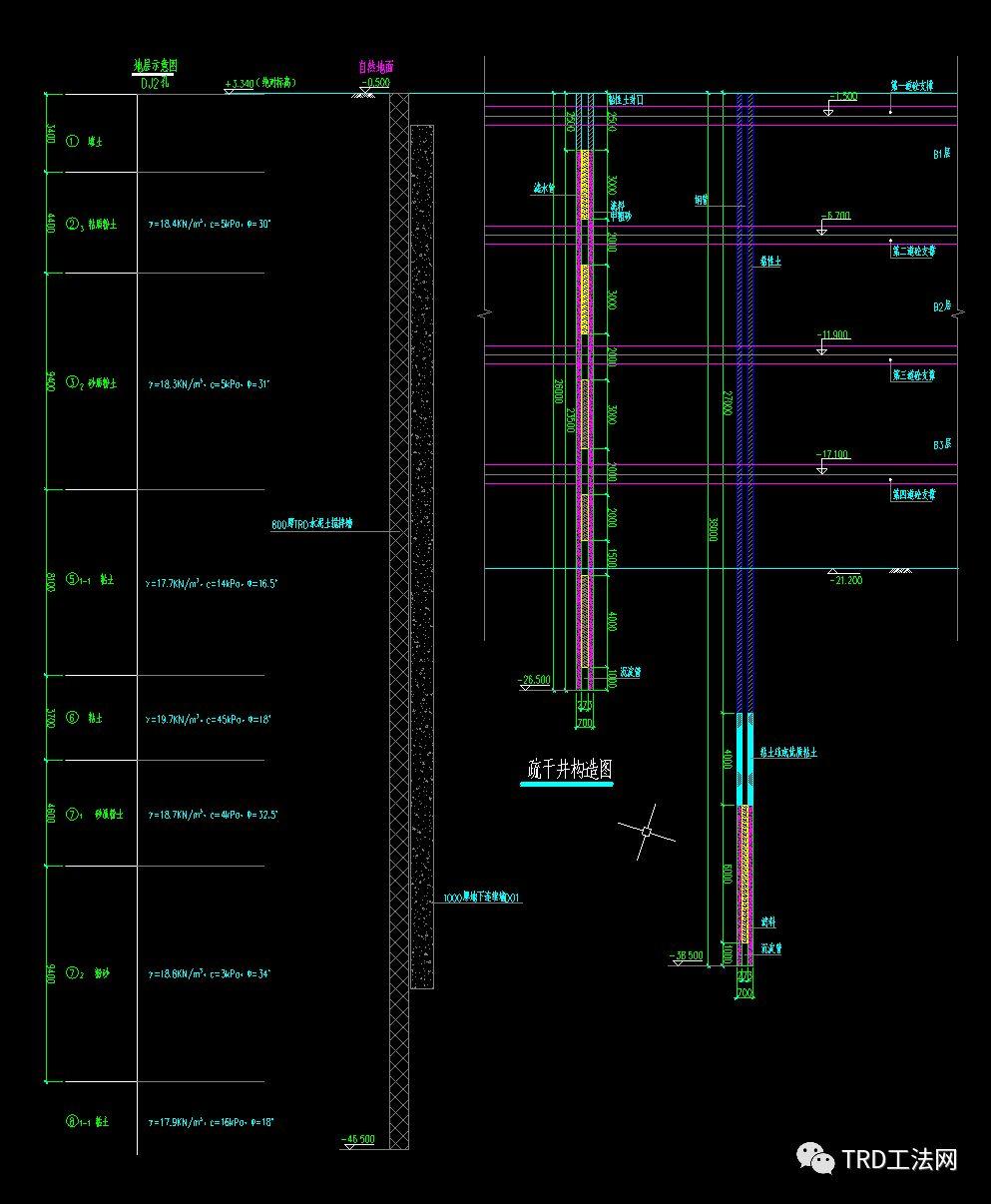

800mm厚 TRD止水帷幕做槽壁加固,设计深度46米


施工步骤

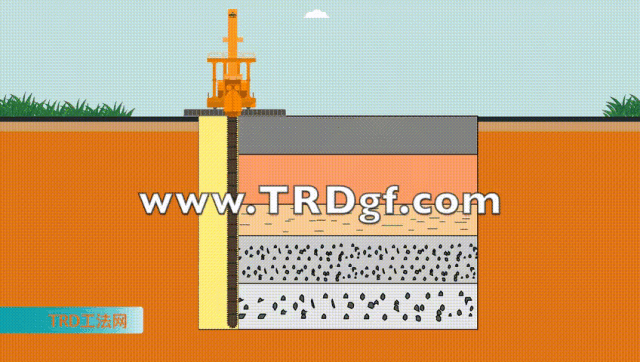

TRD工法施工三步施工法:第一步横向前行时注入切割液切割,一定距离后切割终止;主机反向回切(第二步),即向相反方向移动;移动过程中链式刀具旋转,使切割土进一步混合搅拌,此工况可根据土层性质选择是否再次注入切割液;主机正向回位(第三步),箱式刀具底端注入固化液,使切割土与固化液混合搅拌;


3

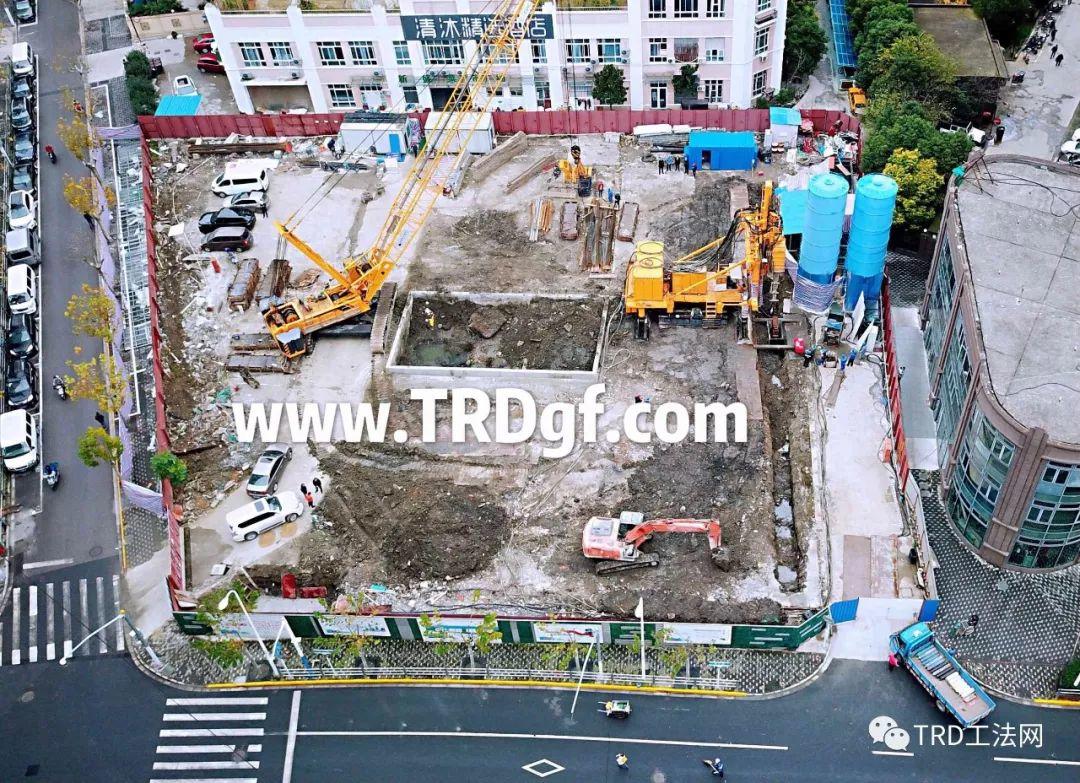

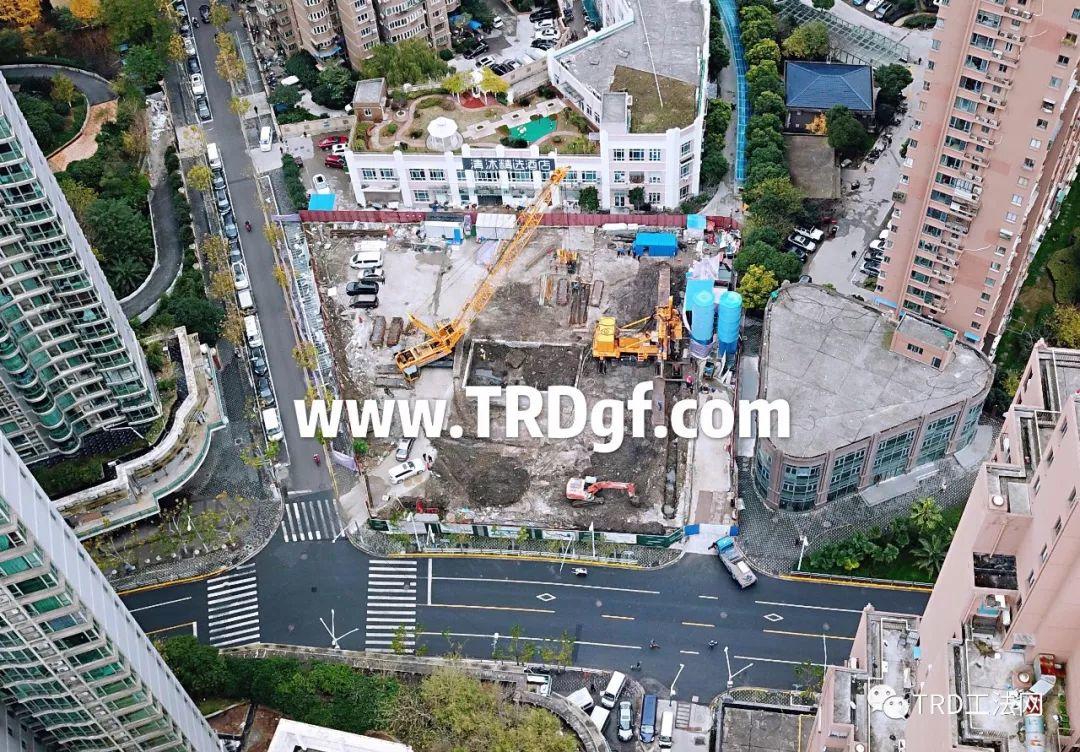

现场照片

上海静安区徐家宅110千伏变电站项目TRD工法应用

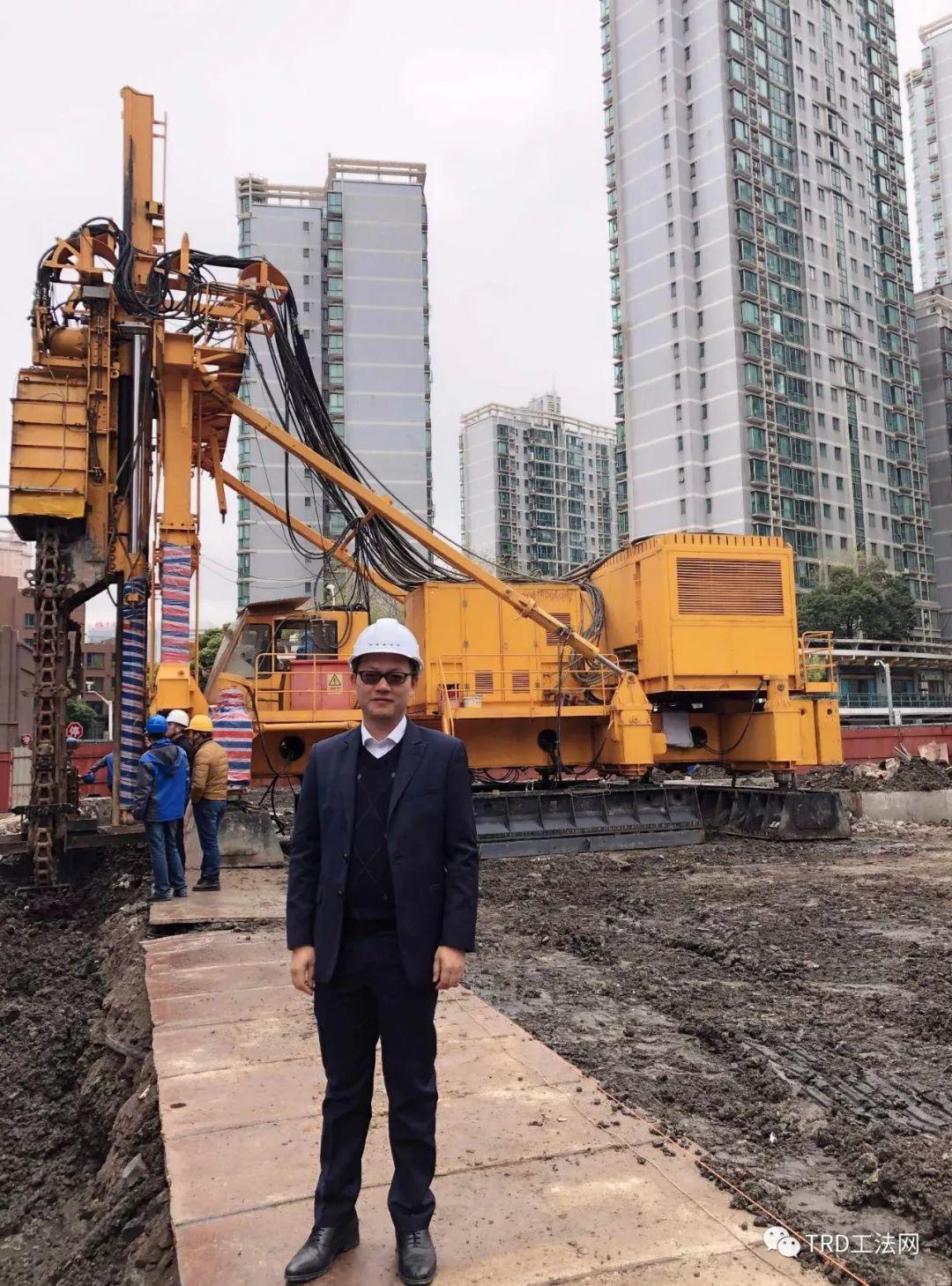

TRD施工


上海静安区徐家宅110千伏变电站项目TRD工法应用

日本三和机材 TRD-EN


上海静安区徐家宅110千伏变电站项目TRD工法应用

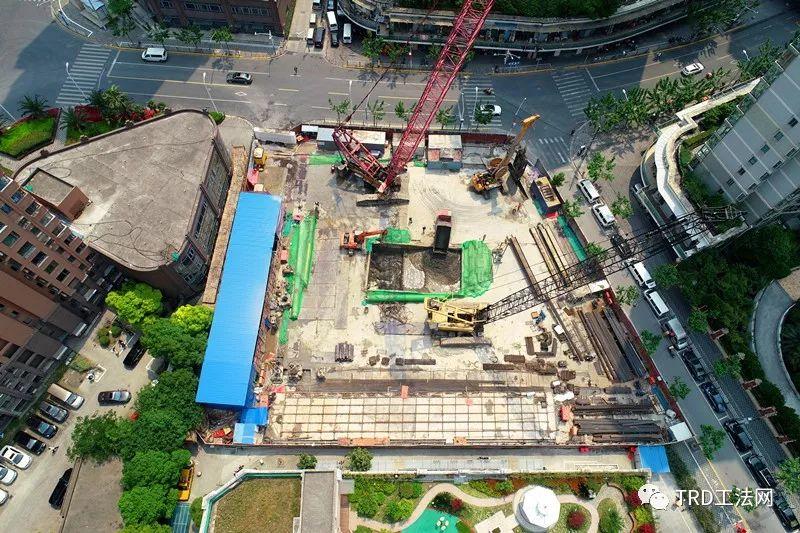

地下连续墙施工

文章
来源

来源:舜元建设

编辑整理:项 敏


TRD工法

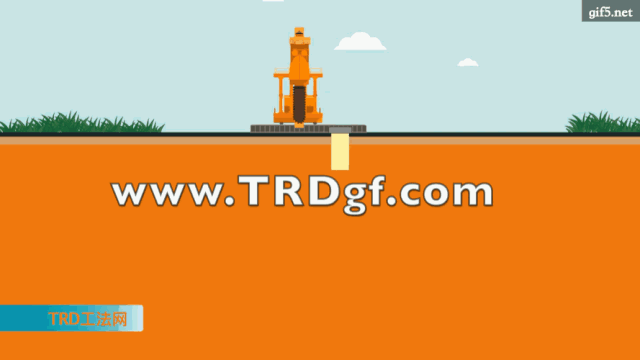

TRD工法(Trench-Cutting & Re-mixing Deep Wall Method),又称等厚度水泥土地下连续墙工法,其基本原理是利用链锯式刀具箱竖直插入地层中,然后作水平横向运动,同时由链条带动刀具作上下的回转运动,搅拌混合原土并灌入水泥浆,形成一定强度和厚度的墙。

上海静安区徐家宅110千伏变电站项目TRD工法应用


上海静安区徐家宅110千伏变电站项目TRD工法应用


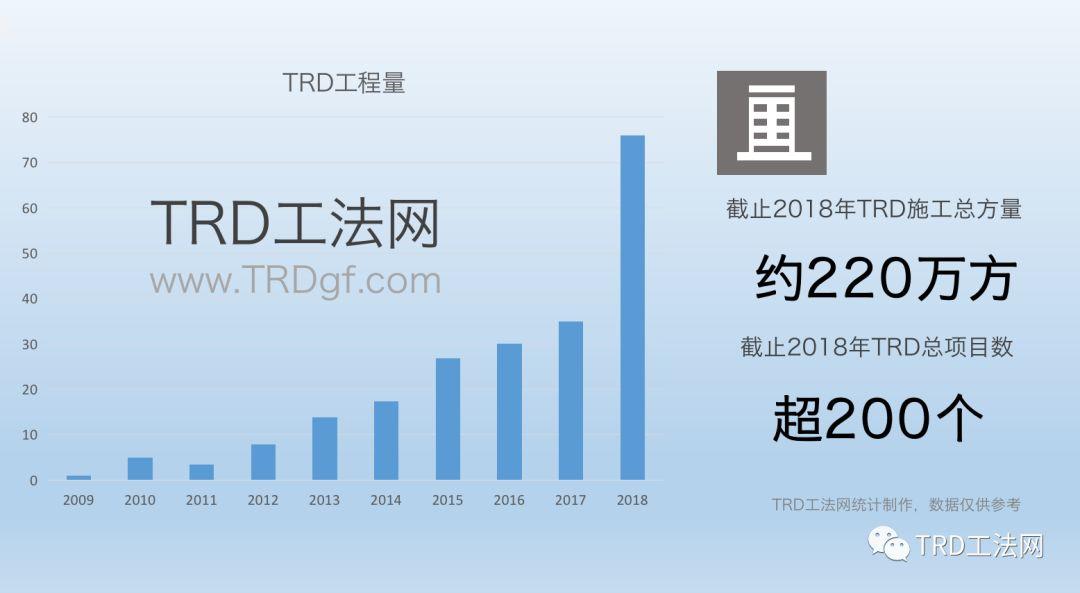

        TRD工法通过水平横向运动成墙,可形成没有接口的等厚连续墙体,其止水防渗效果远远优于柱列式地下连续墙和柱列式搅拌桩加固,其主要特点是环境污染小、成墙连续、表面平整、厚度一致、墙体均匀性好、防渗性能好、施工安全,与传统柱列式地下连续墙相比隔渗,经济性好。

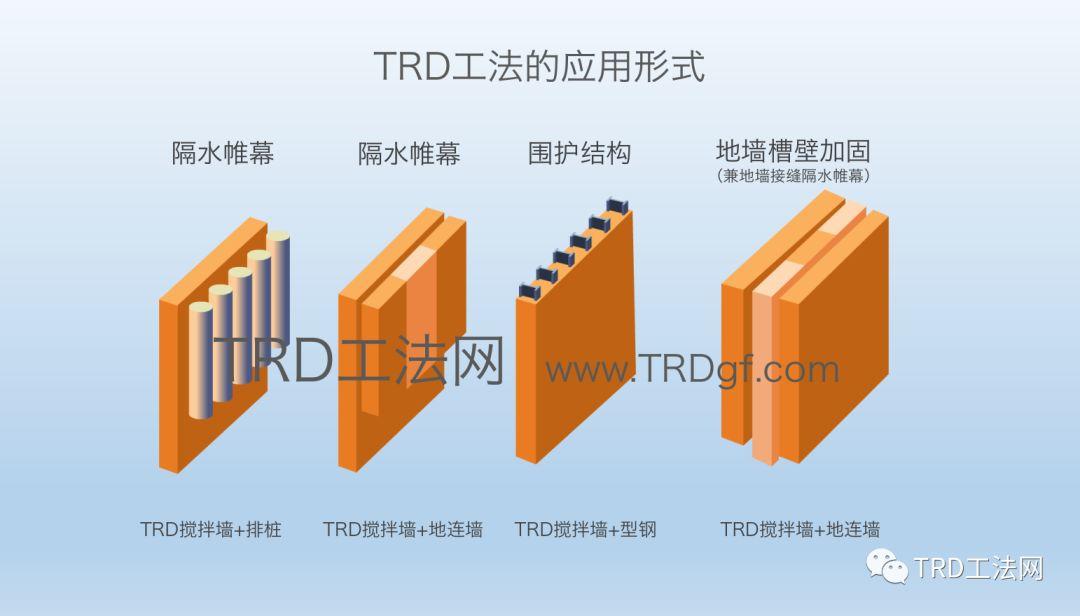

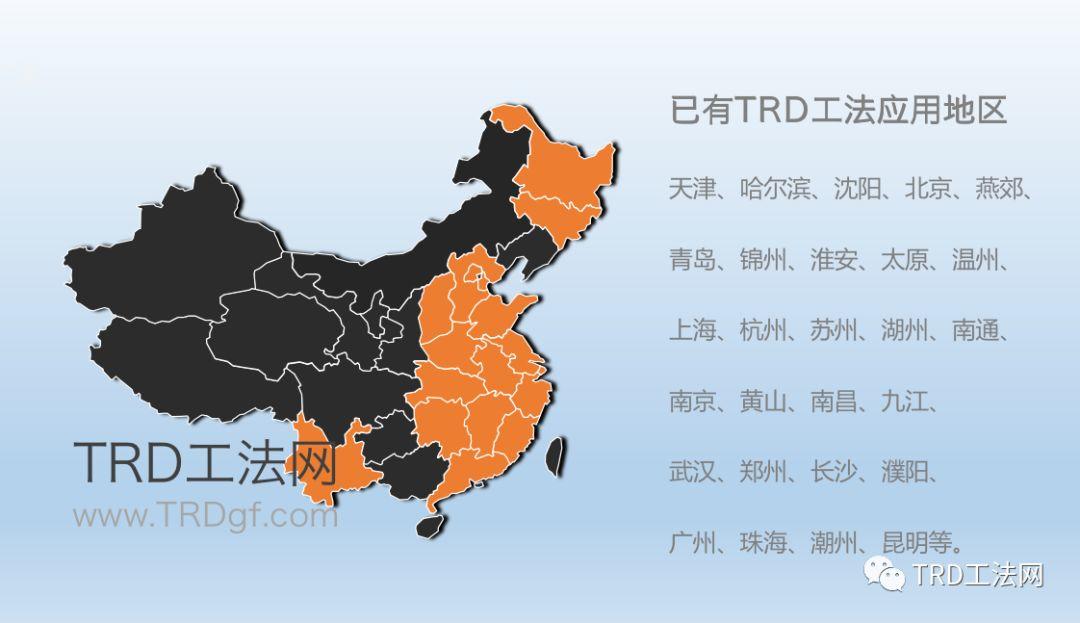

TRD工法适应粘性土、砂土、砂砾及砾石层等地层,在标贯击数达 50~60 击的密实砂层、无侧限抗压强度不大于5MPa的软岩中也具有良好的适用性。可广泛应用于超深隔水帷幕、型钢水泥土搅拌墙、地墙槽壁加固等领域。


上海静安区徐家宅110千伏变电站项目TRD工法应用

上海静安区徐家宅110千伏变电站项目TRD工法应用

上海静安区徐家宅110千伏变电站项目TRD工法应用
