工程案例-中钢天津响螺湾TRD工法止水帷幕项目

项目背景：

天津响螺湾项目又名中钢天津国际广场，位于天津滨河南道以南、迎宾道以东，占地2.67万平方米，建筑面积31万平方米。整个项目由两栋塔楼、裙楼及地下建筑构成，建筑功能包括超五星级酒店、酒店式公寓、会展、办公、商业等。竣工后，将成为中钢在华北地区的营运中心、物流中心、科技研发中心。

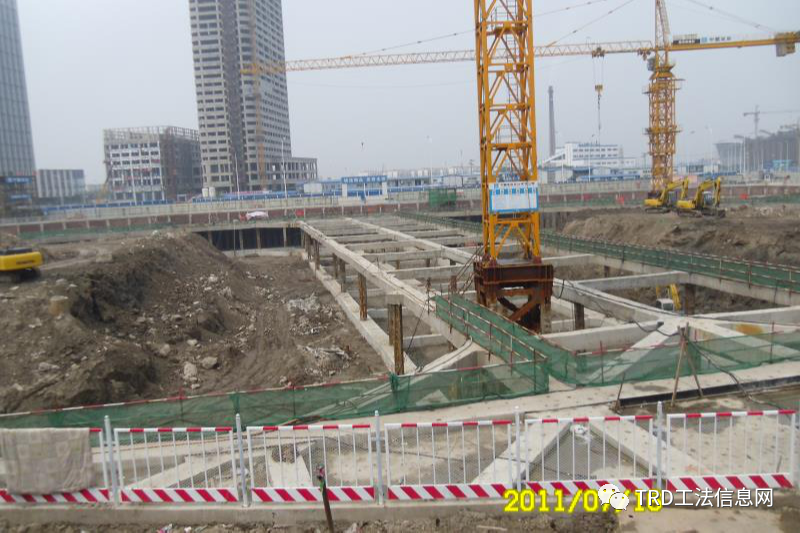

中钢天津响螺湾TRD止水帷幕项目基坑围护于2010年3月至2010年9月完成。

工程信息：

工程目的	成墙深度	城墙厚度	延米数	垂直度
止水帷幕	45m	700mm	233m	1/250

天津中钢响螺湾TRD工法止水帷幕项目

施工难点：

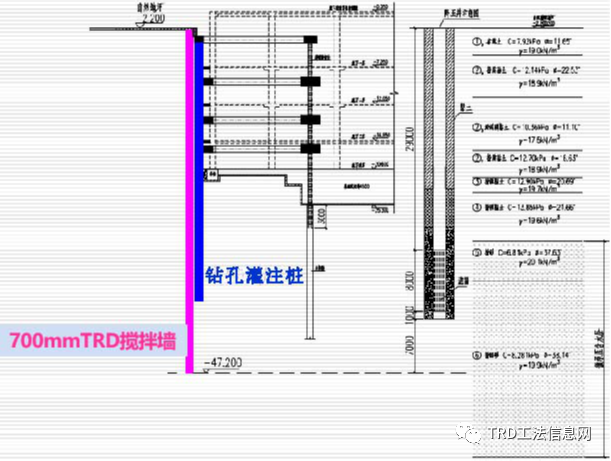

1. 地层25 m深度范围以粉质粘土层为主，24～58 m深度范围主要为粉砂和粉细砂（微承压含水层，埋深24 m，层厚34 m）。45米深的止水帷幕没有截断层压水，设计思路是靠45m深的止水帷幕来增加坑外层压水进入坑内的绕流路径，增加坑外承压水流入坑内的时间。
2.施工进入⑥层粉砂层10cm标贯值平均72.9击（部分高达88击）
3.基坑周边道路下市政管线密布，大量市政管线（给水、通信、电力等）分布在一倍开挖深度范围内，与本工程基坑最近市政管线与围护结构净距仅有2m。场地北侧和南侧道路对面分别为在建的碧桂园凤凰酒店和金唐大厦，二者基本与本工程同步建设，且均在本工程基坑施工过程中均完成了地上、地下结构。基坑周边环境条件较复杂，环境保护要求较高。

天津中钢响螺湾TRD工法止水帷幕项目

实施情况：

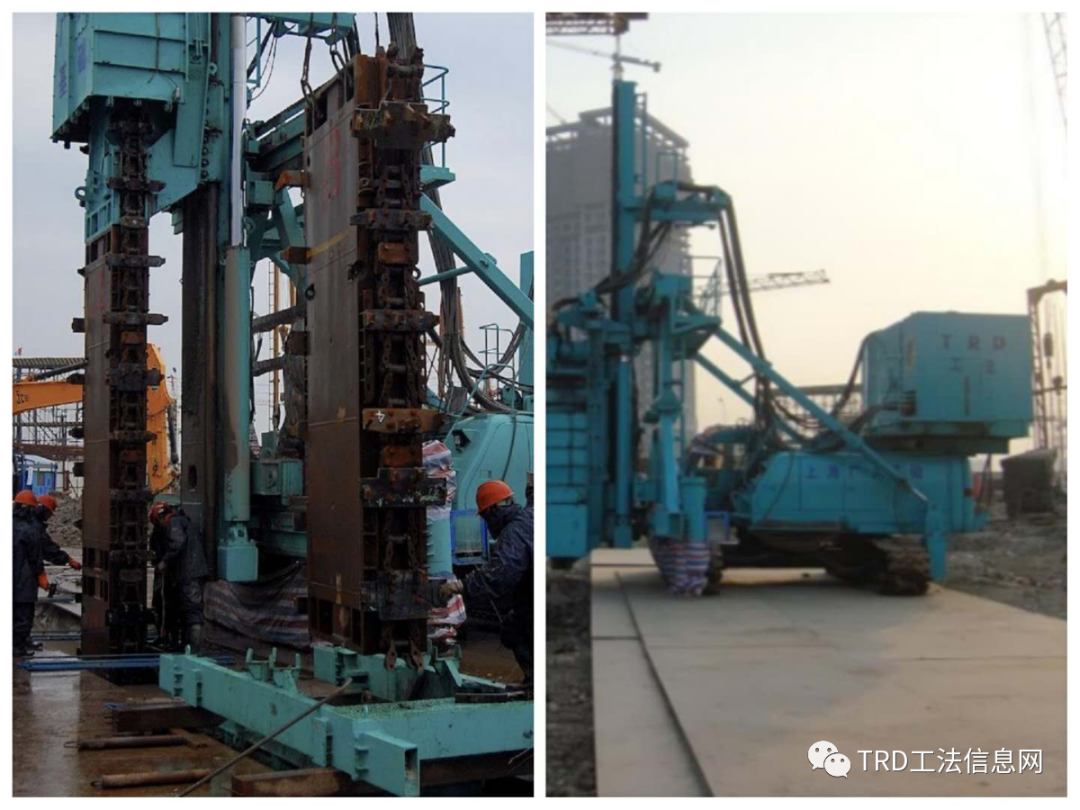

1. 采用3循环施工方法
2.先行挖掘效率0.5~1.0 m/h，成墙搅拌效率2.0~2.4 m/h，日成墙7.0 m。
3.基坑开挖前，进行了14、28天钻孔取芯检测，根据检测结果，整个深度范围墙体的水泥搅拌均匀，止水性能达到设计要求。

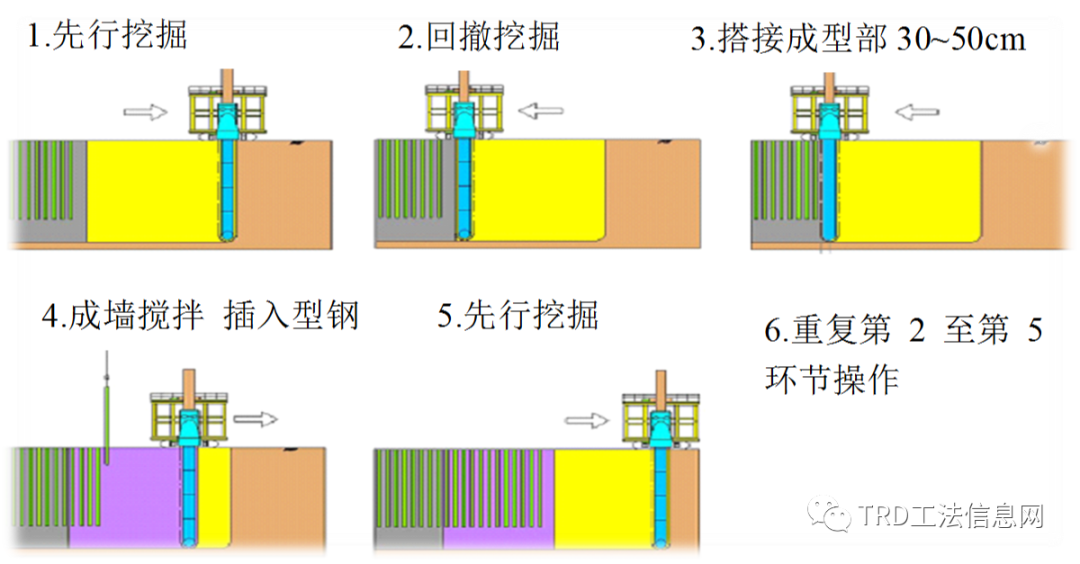

三循环成墙

28天取芯无侧限抗压强度对比14天无侧限抗压强度墙体离散性更加均一，抗压强度的分布均衡更加体现出TRD工法对各土质层搅拌混合形成强度一致的墙体。

结语：

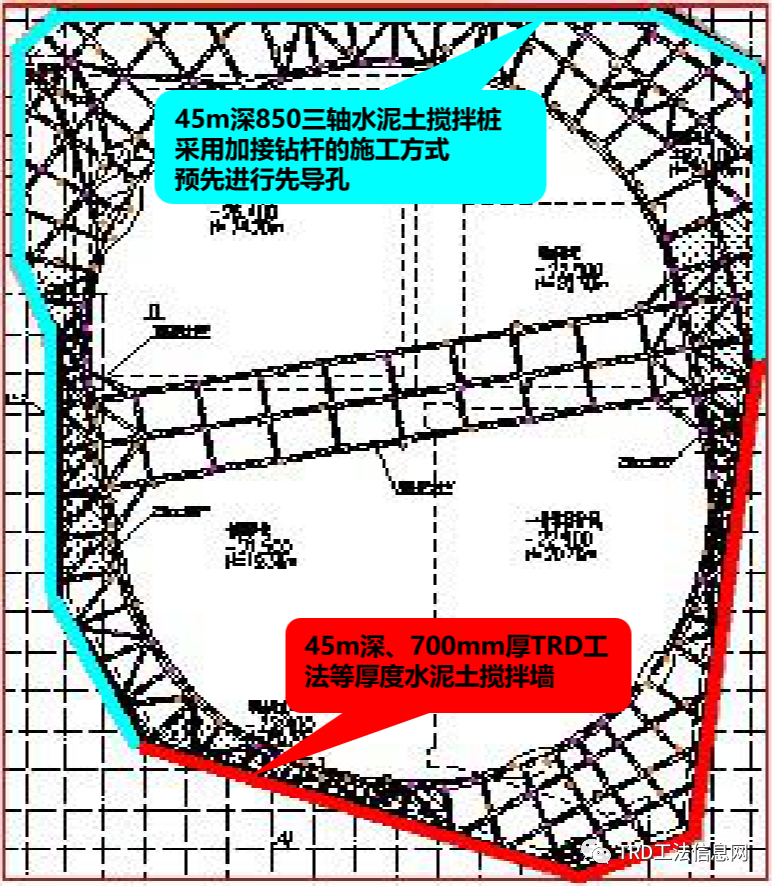

中钢天津响螺湾TRD工法止水帷幕项目是TRD工法自日本引进中国后行业内第一个超深（45m）止水帷幕项目，在行业内具有深远意义。TRD工法在中钢国际广场超深基坑止水帷幕施工的应用，实现了TRD工法水泥土搅拌墙和三轴水泥土搅拌墙的无缝搭接，成墙墙体均一、垂直精度高（1/250），止水性能高（TRD工法施工墙体满足设计需求，实现悬挂止水帷幕，延缓承压水流入时间）。中钢天津响螺湾TRD工法止水帷幕项目为后续深基坑TRD工法止水帷幕施工积累了宝贵经验,也为TRD工法工艺在国内推广提供了有力的事实依据。
