静压植桩机既有地铁上施工钢板桩案例

苏州市立医院北区体检中心楼改建工程

工程概况

苏州市立医院北区体检中心楼改建工程项目。该项目拟对广济路240号内12幢房屋(老门诊楼和急诊楼)拆除,在原地改建成新的体检中心楼,该项目占地面积约为2854平方米,总建筑面积约4372平方米,地面整体四层,局部两层。

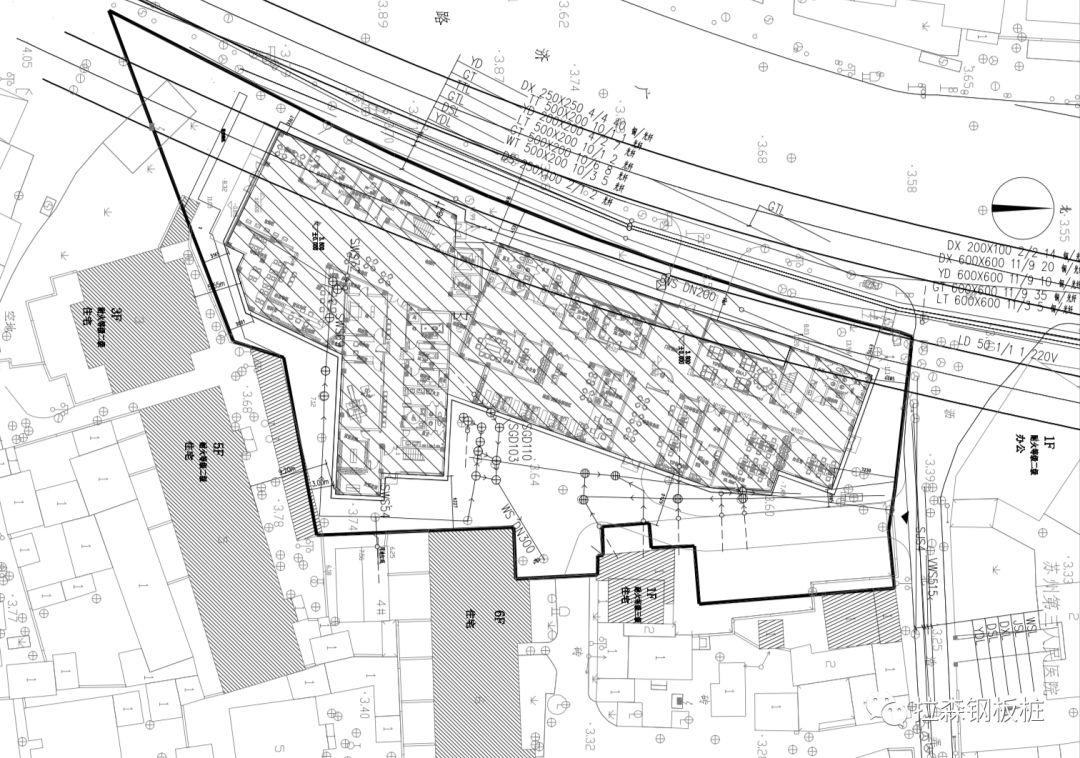

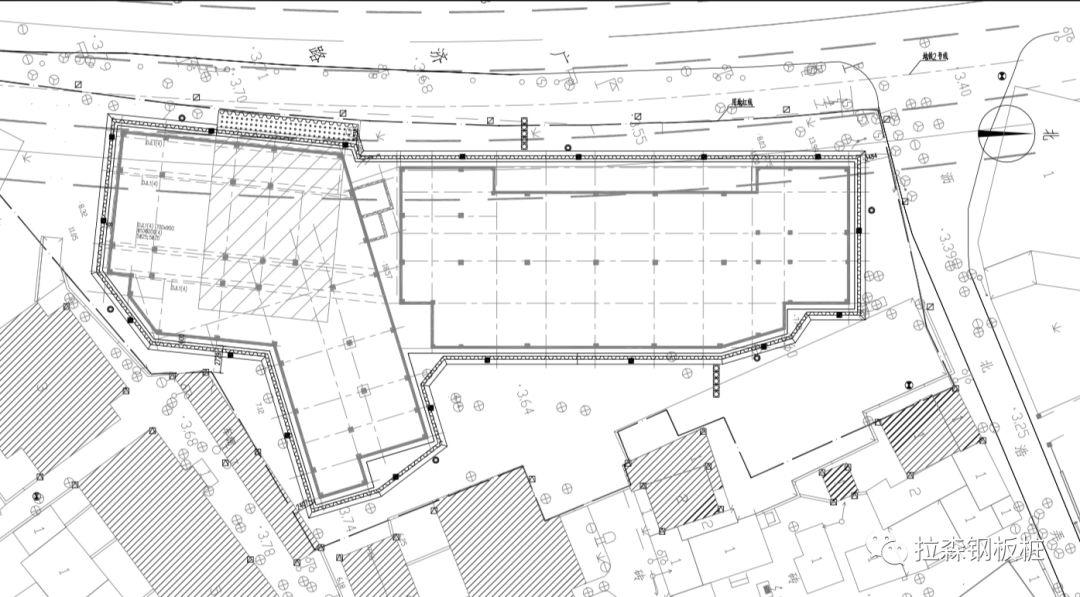

本工程位于苏州市广济路240号,其北侧为北浩弄。南侧为地铁2号线山塘街站4号出口。基坑工程围护周长约218m,围护面积约1641㎡.

静压机在地铁上方施工钢板桩案例

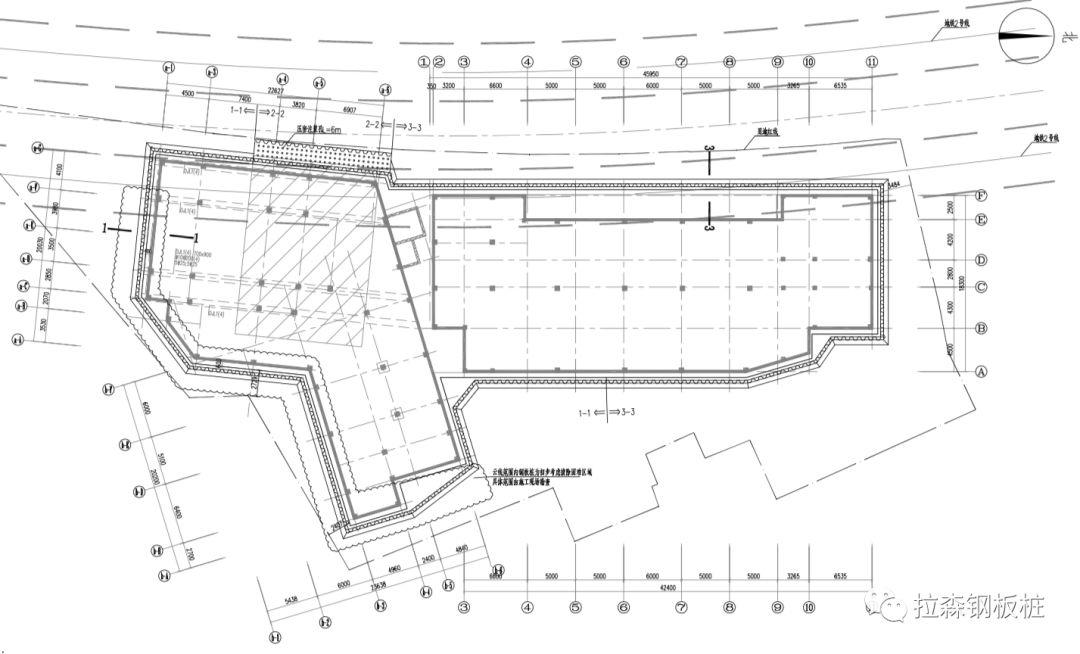

基坑边线西侧离红线距高约3.3~5.6m , 离红线分的自行车道约9.6m,红线外繁邻人行道,地下埋设有通信类管、路灯管等管线;基坑边线南侧离红线距离最近处约3.0m , 离红线外的居民楼约5.5m ,其中红线(围墙)和居民楼间有部分自行搭建民房;基坑边线东侧离红线距高最近处约6.2m , 红线外紧邻住宅楼;基坑边线北侧离红线距高约4.1~7.8m , 红线外紧邻道路。

静压机在地铁上方施工钢板桩案例

施工方案

本着安全.经济.合理可行的原则;重点地段重点支护,一般地段一般支护。

根据开挖深度及不同地段士层。本基坑挖深约2.60m,拟建场地普遍分布淤泥质土层,其呈流塑性和高触变性 ,开挖过程中易失稳;拟在基坑全侧采用钢板桩围护方案,其中北侧含淤泥较厚暗浜区采用双排钢板桩围护方案。

另施工中需注意:

1.由于场地杂填士中障碍物存在影响,施工钢板桩过程中需考虑清障措施;

2、施工需考虑基坑南侧部分钢板桩离围墙较近,无法拔除的措施;同时会同业主,施工单位进行现场踏勘复核钢板桩难拔除区域;

3.杂填士中含水量较高,开挖前,需提前一周用集水坑明排.

施工期间基坑周围10米范围内严禁大量堆载,基坑周边空旷地面附加荷载控制在15kPa以内。

坑项、坑内设置明沟截水,净尺寸200*300排水明沟采用水泥砂浆抹面,净尺500*500集水井采用20砖砌水泥砂浆抹面,集水井 每隔50m设置一口;坡面设置泄水孔排水。坑中坑采用轻型井点作为降水应急措施。

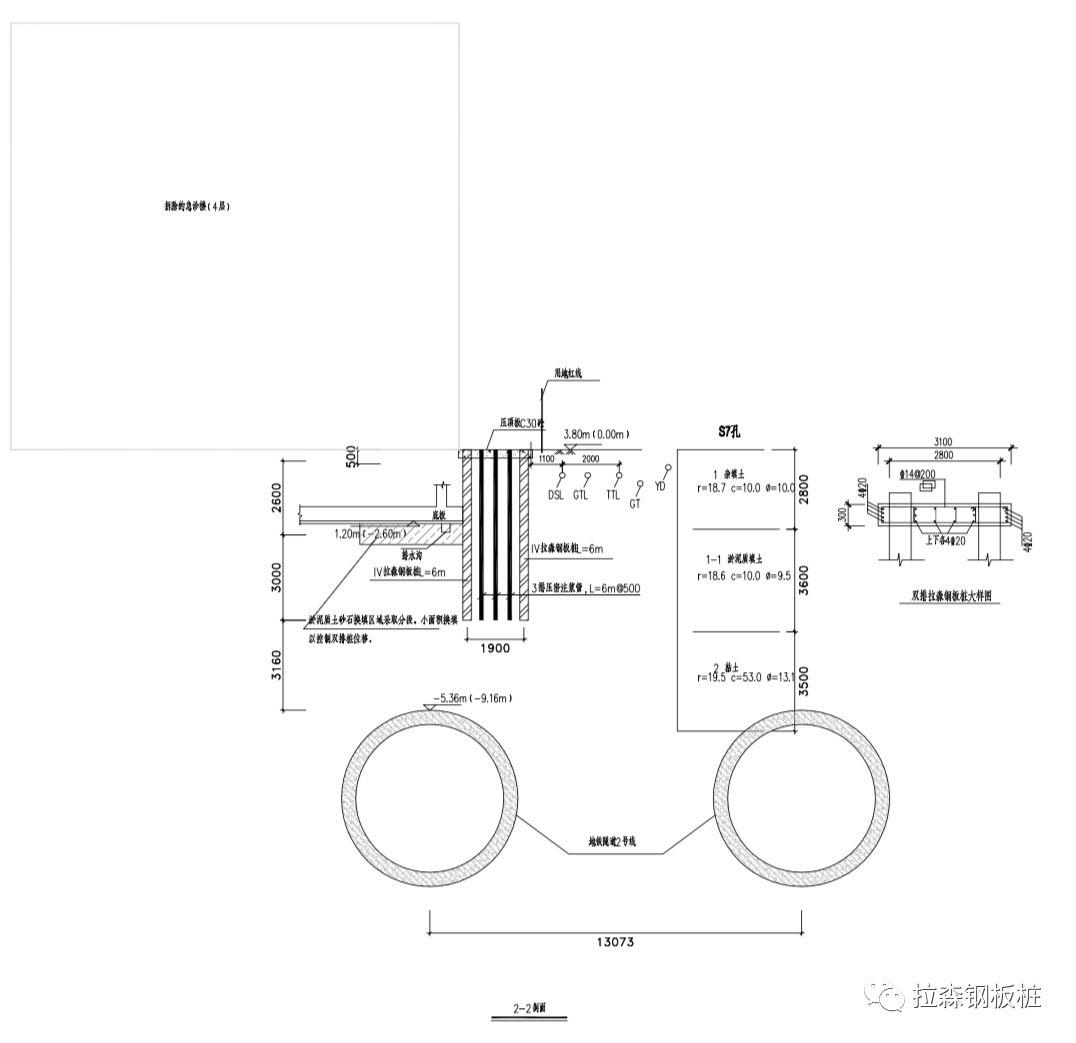

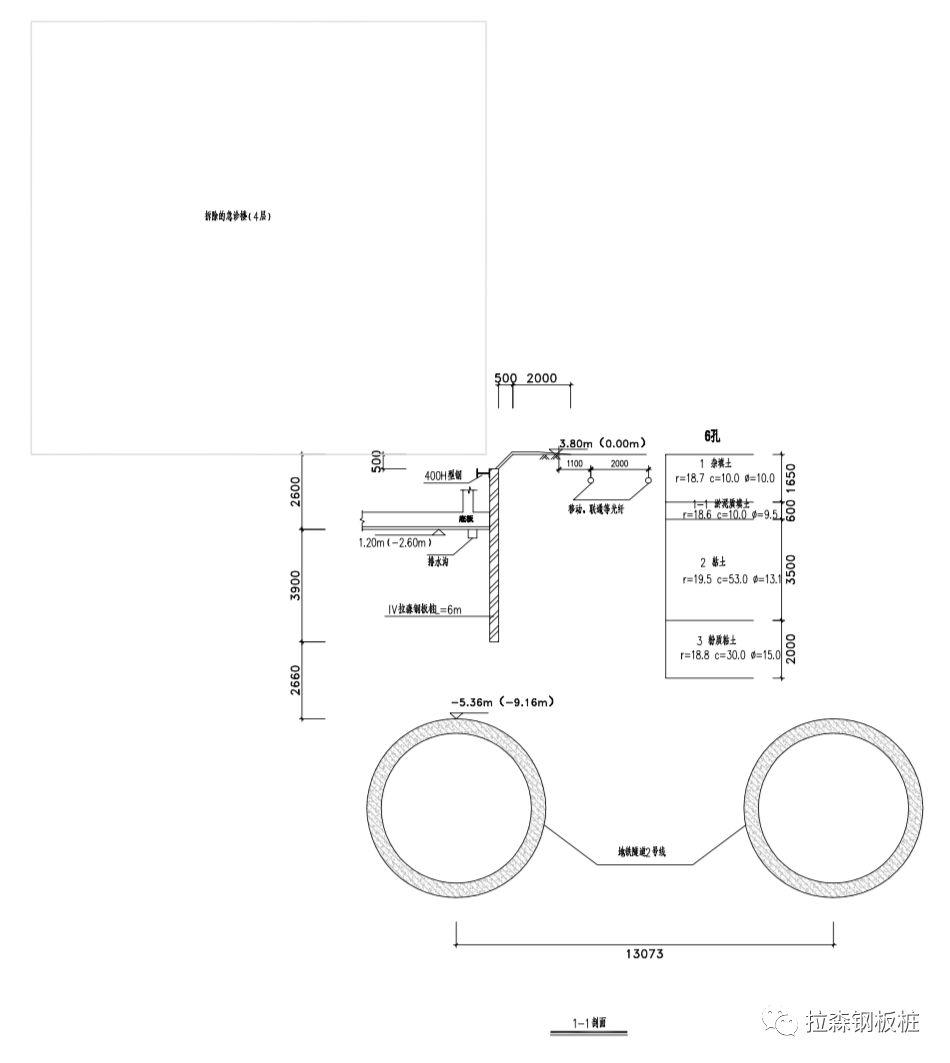

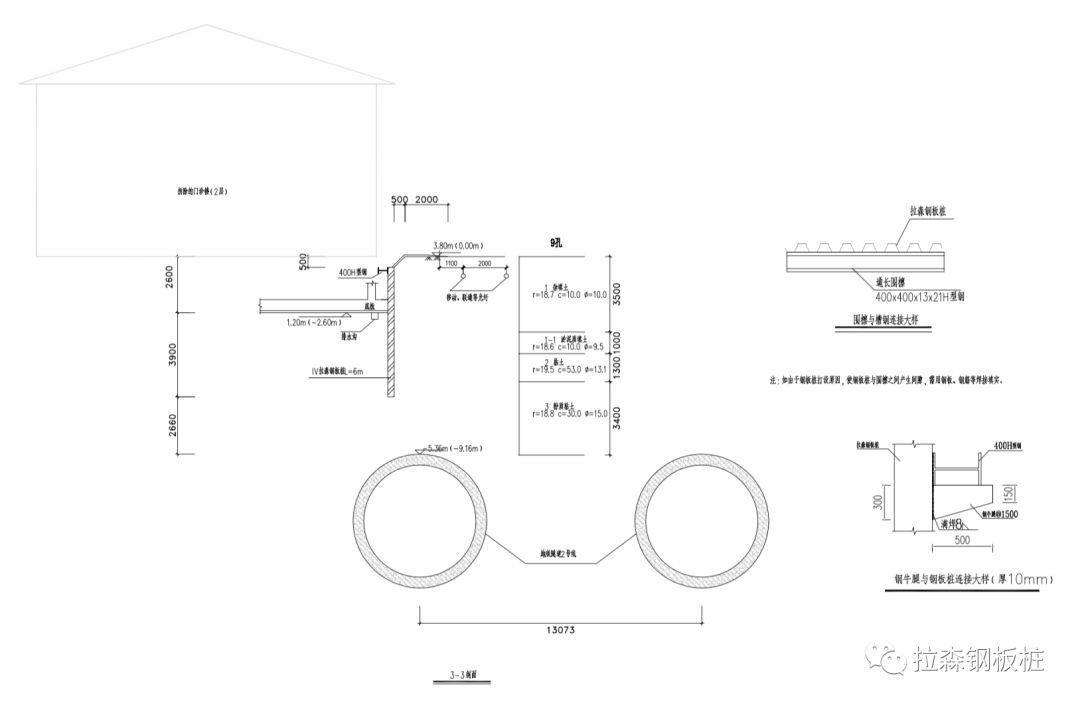

由于轨道距离基坑较近,为避免震动对轨道交通产生影响,采取可行的保护措施,最终方案决定使用日本技研静压植桩机施工拉森钢板桩。

静压机在地铁上方施工钢板桩案例

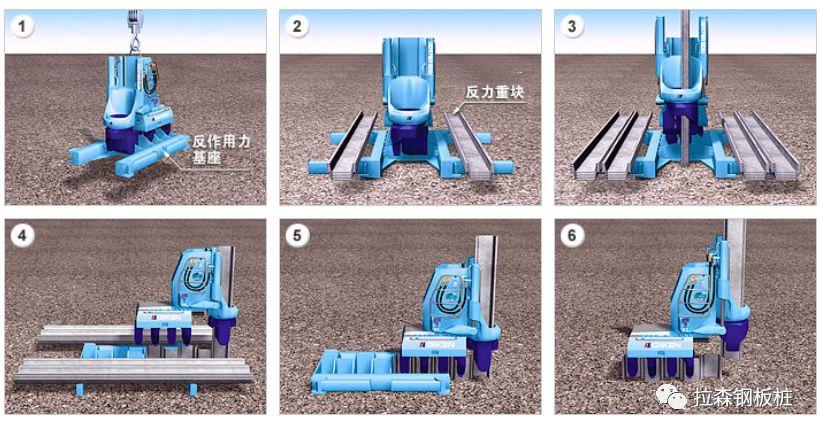

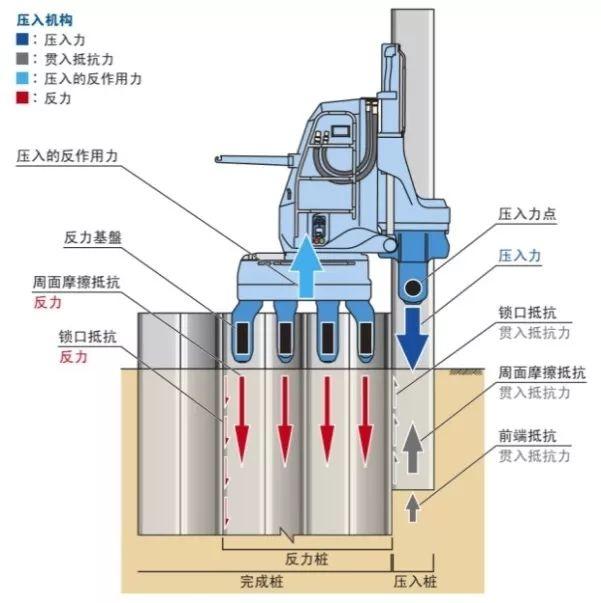

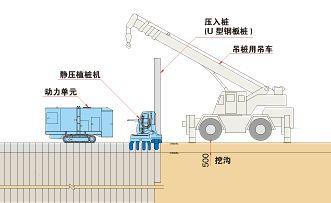

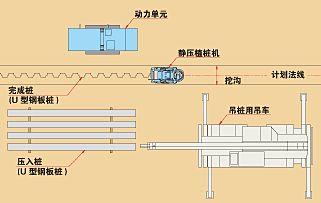

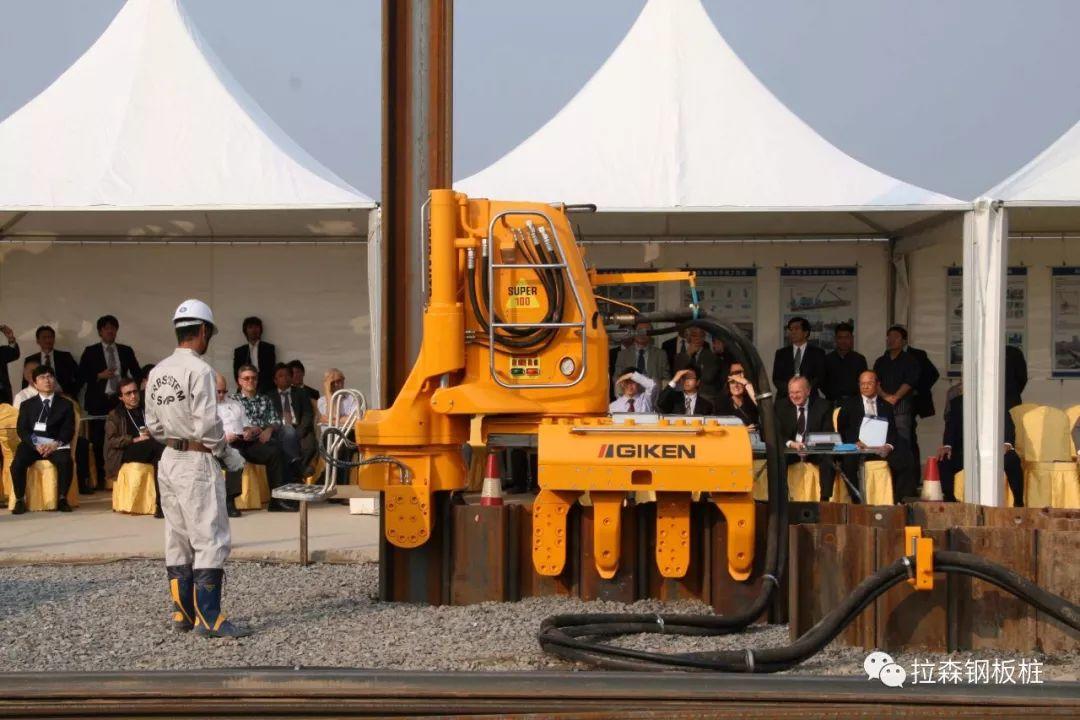

静压植桩机特点介绍

静压机在地铁上方施工钢板桩案例

静压机在地铁上方施工钢板桩案例

静压机在地铁上方施工钢板桩案例

钢板桩施工质量

1)轴线

    静压植桩机施工过程中采用红外线导向,夹头可以控制一定的旋转角度,轴线偏差能够很好地控制,轴线偏差一般能控制在±3cm之内。

2)垂直度

静压植桩机相比于振动植桩机夹点位置更低,能够更好地控制垂直度。

环保性

静压植桩机靠静压力植入钢板桩,没有强烈噪音和振动,不影响附近的地下管线,现场测定噪音为70-80dB(测量位置距静压植桩机1m,动力单元3m,吊车4.5m),且主要来源为吊车、动力单元噪音。

安全性

静压植桩机是嵌住已经完成压入的钢板桩,所以不会发生像其他大型机械倾倒的现象,静压植桩机施工作业靠液压力转化为动力,能较好的避免机械伤害,高空坠落等常见的危害,拉森桩靠吊车起吊,吊车也配置了起重指挥人员,起重作业也有保障。

静压机在地铁上方施工钢板桩案例



静压机在地铁上方施工钢板桩案例

静压机在地铁上方施工钢板桩案例

静压机在地铁上方施工钢板桩案例

静压机在地铁上方施工钢板桩案例

1.由于场地杂填土中障碍物存在影响,施工钢板桩过程中需考虑清障措施,清障范围周长220m ,清障深度暂按3.0m考虑;

2.施工需考虑基坑南侧部分钢板桩高围墙较近,无法拔除的措施;同时会同业主、施工单位进行现场踏勘复核钢板桩难拔除区城;

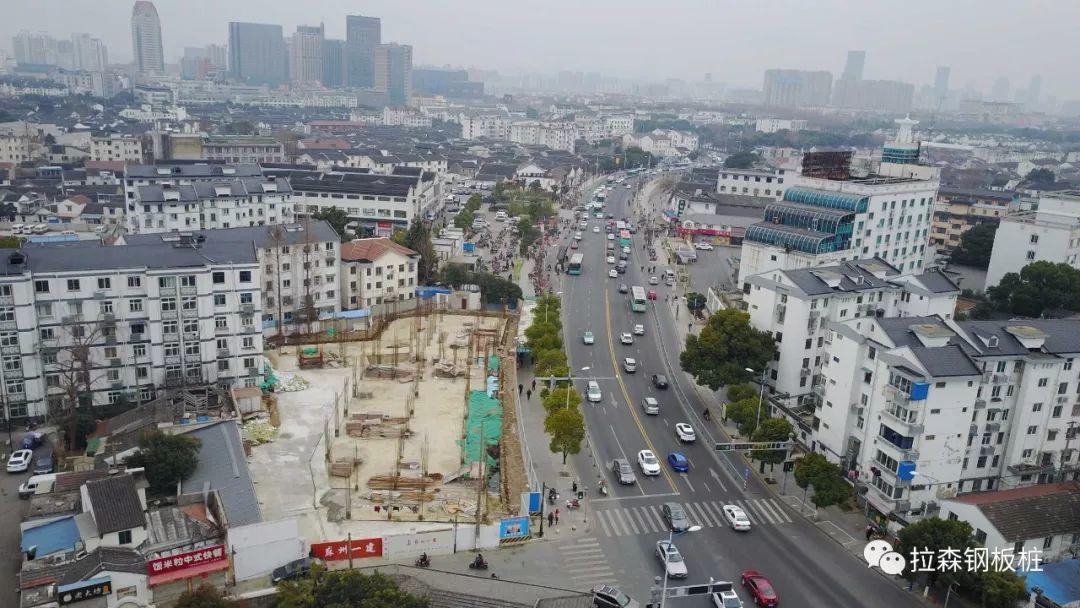

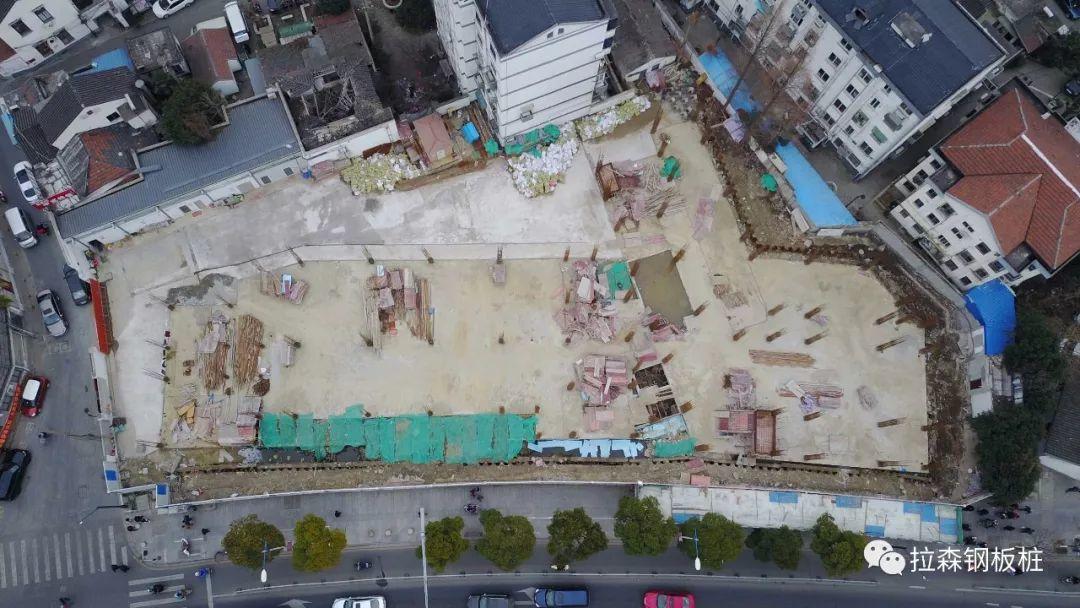

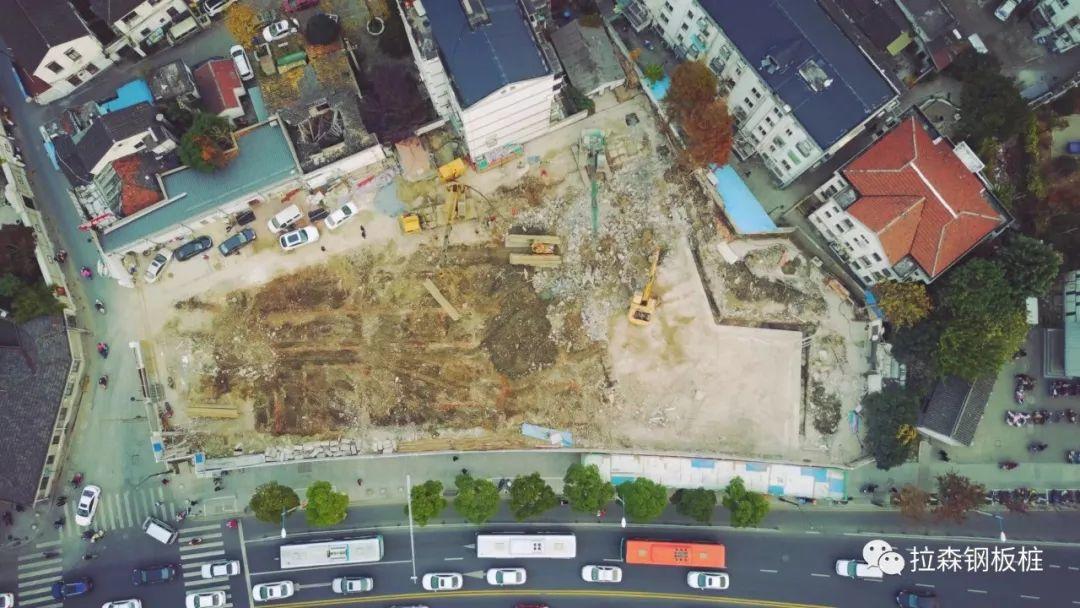

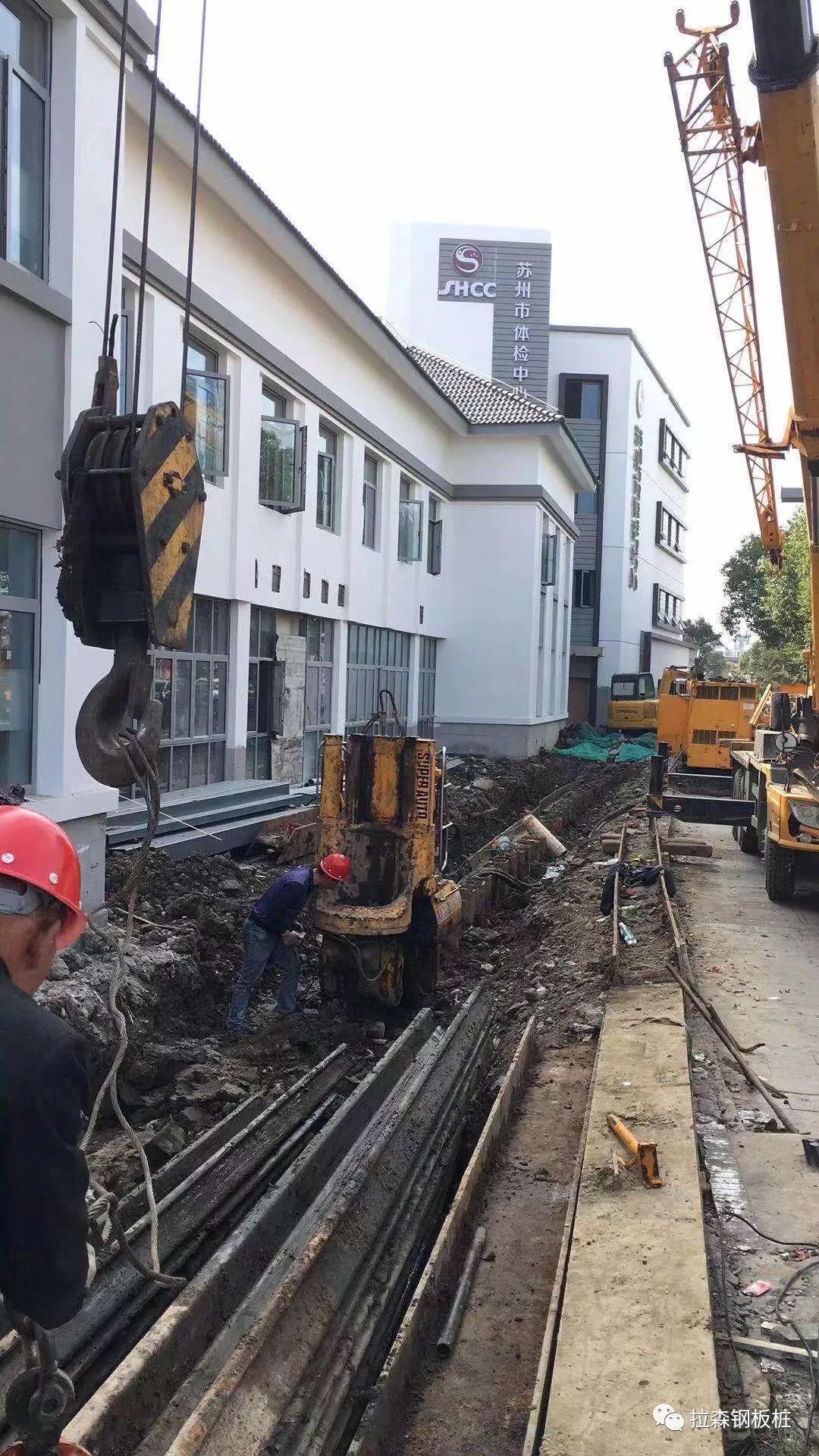

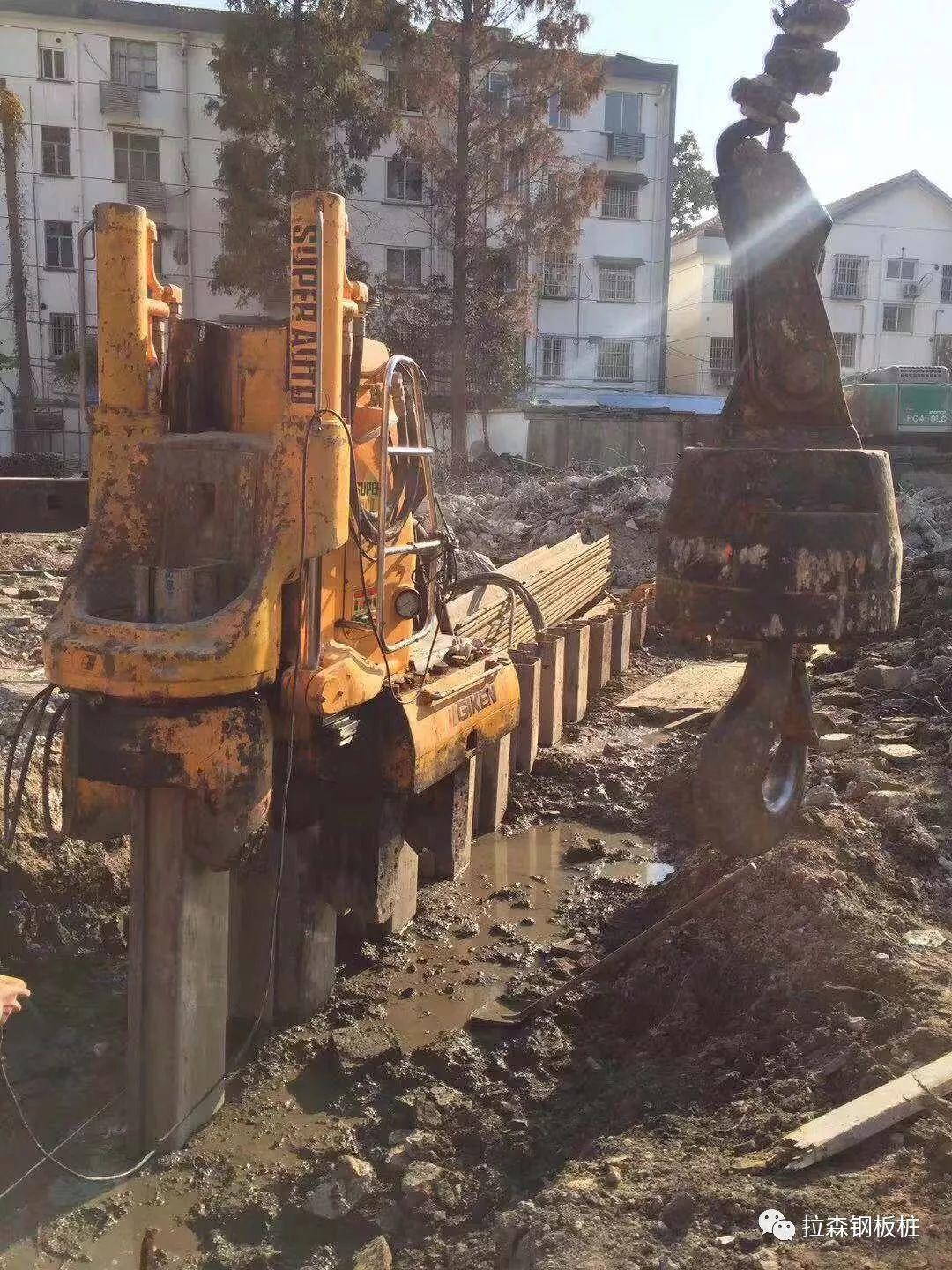

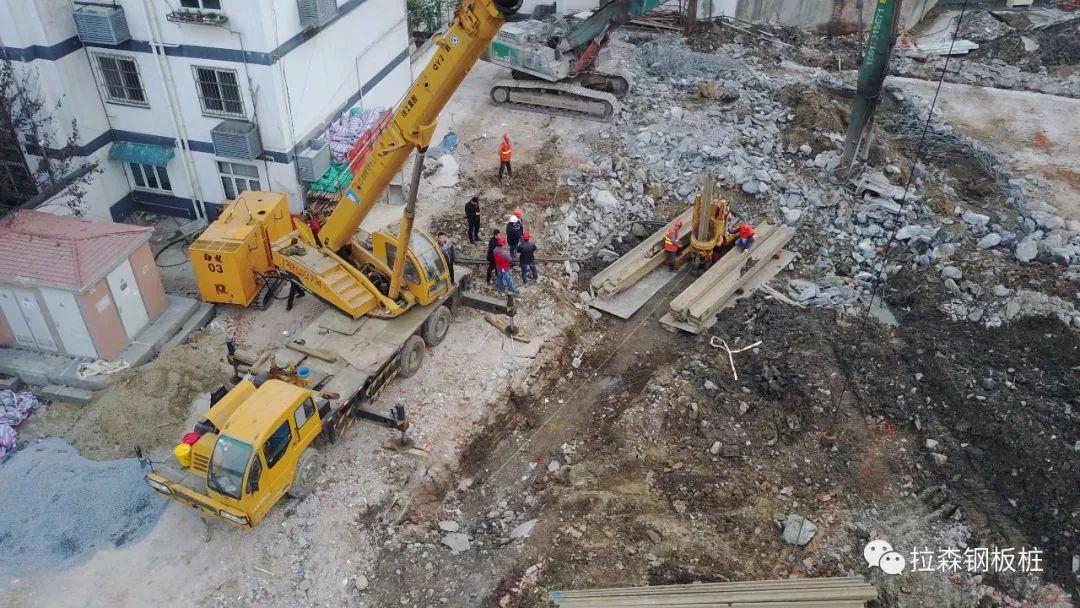

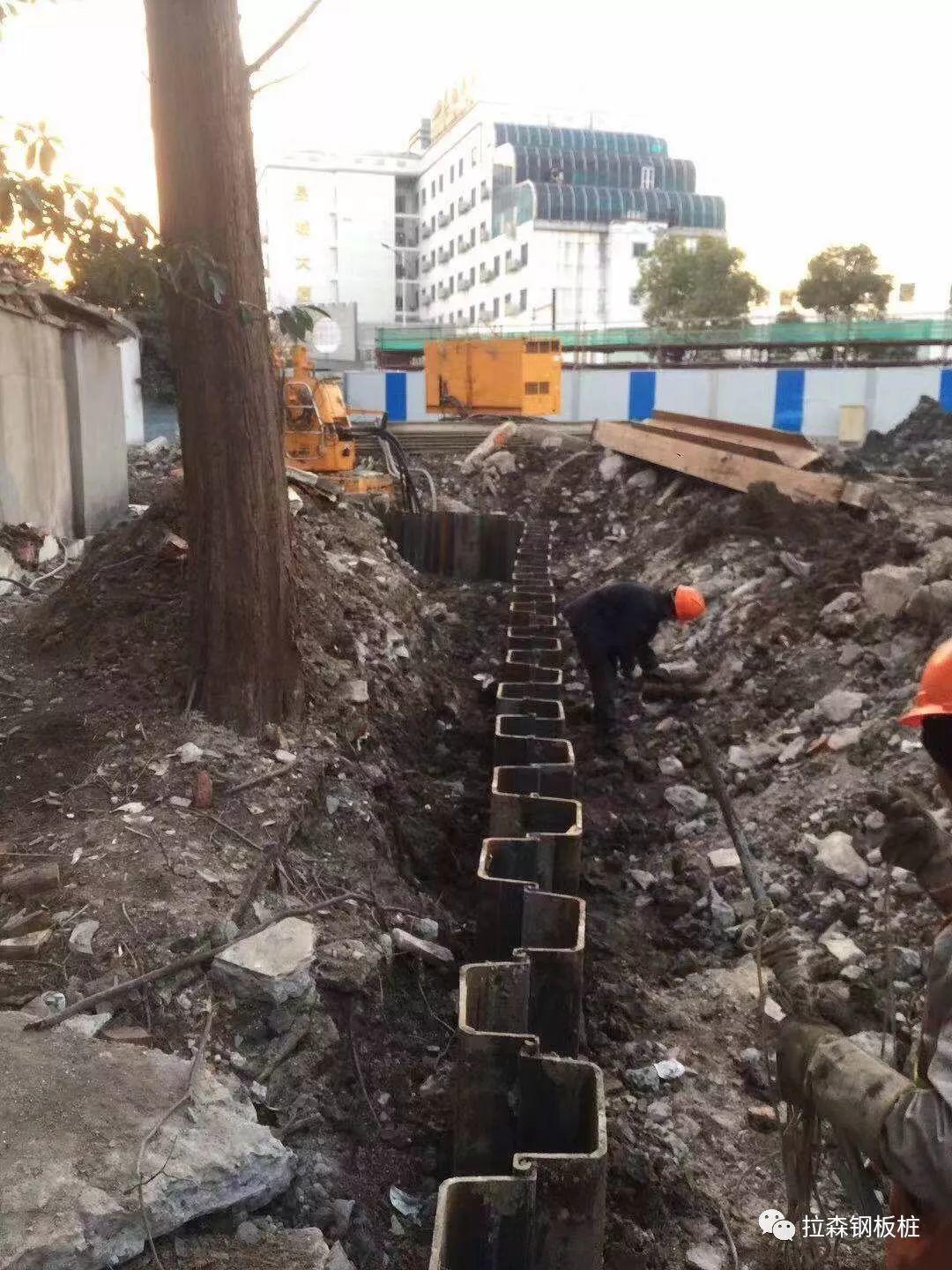

施工现场

静压机在地铁上方施工钢板桩案例

静压机在地铁上方施工钢板桩案例

静压机在地铁上方施工钢板桩案例

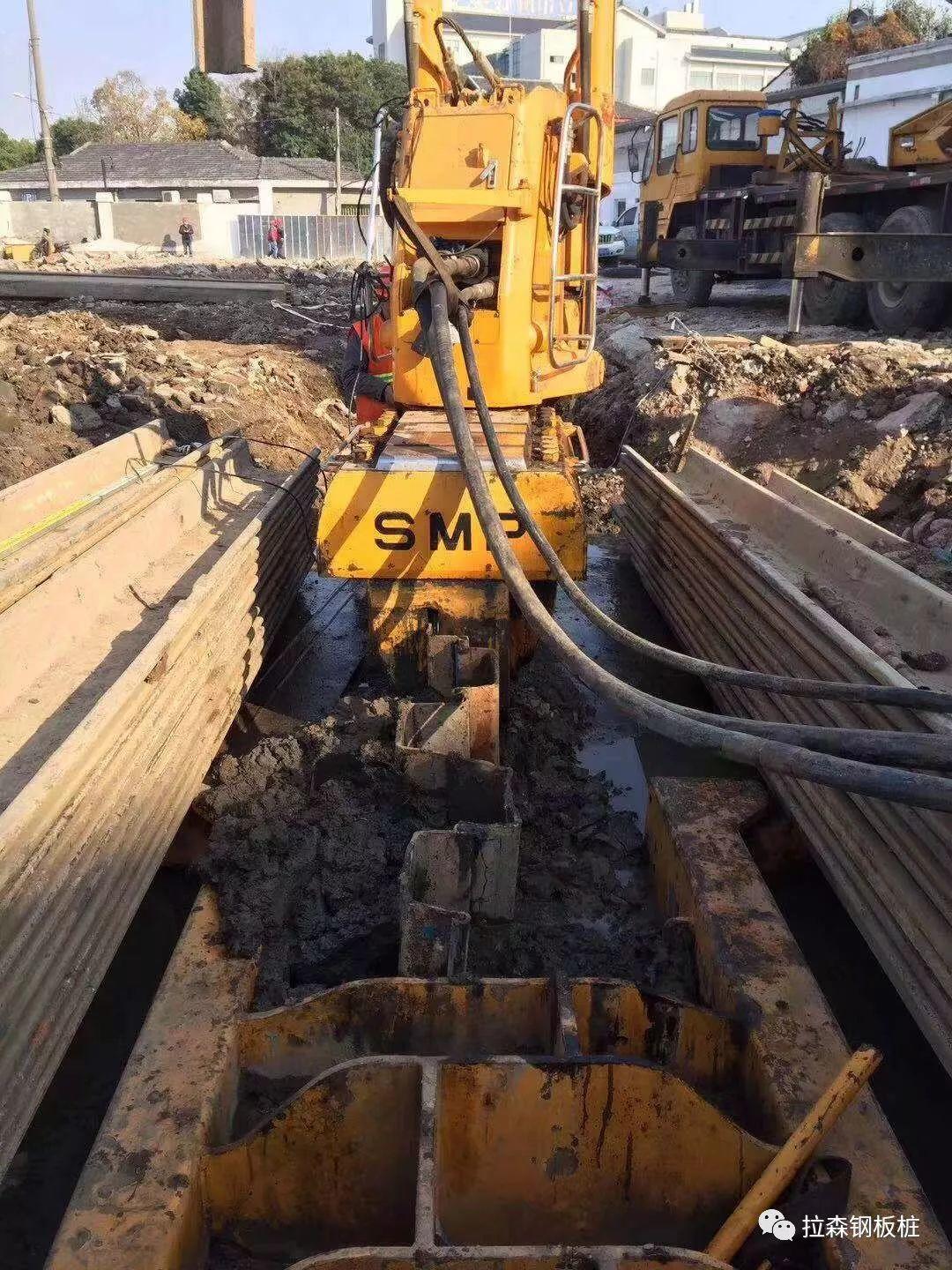

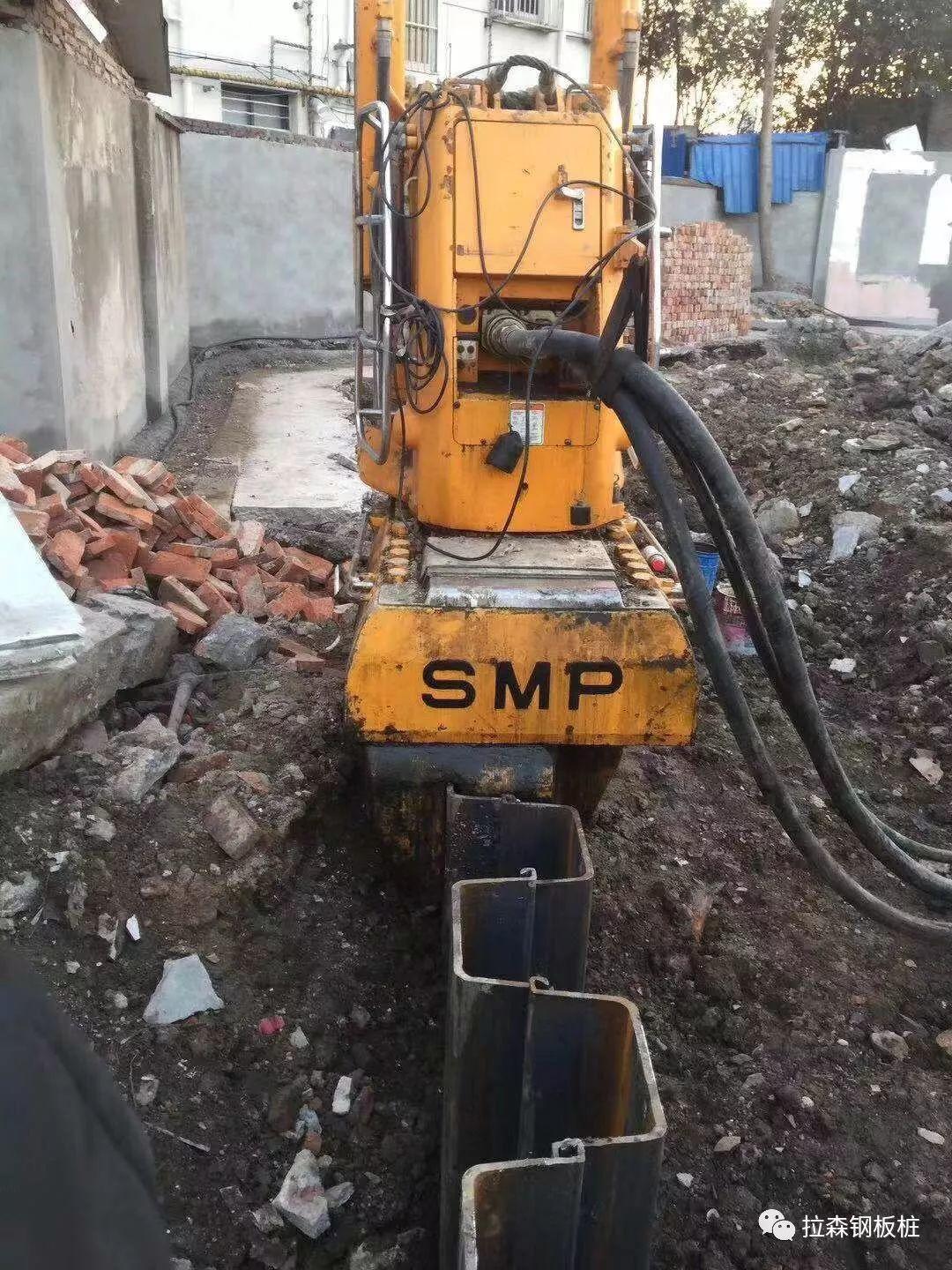

使用钢板桩配重压入前三根起步

静压机在地铁上方施工钢板桩案例

静压机在地铁上方施工钢板桩案例静压机在地铁上方施工钢板桩案例静压机在地铁上方施工钢板桩案例静压机在地铁上方施工钢板桩案例

静压机在地铁上方施工钢板桩案例静压机在地铁上方施工钢板桩案例

2018年春节前顺利完成施工

静压机在地铁上方施工钢板桩案例静压机在地铁上方施工钢板桩案例

拔桩与插入动作相反,倒走方式拔出

静压机在地铁上方施工钢板桩案例

部分靠近居民区房子的不拔除,

其余完工后拔除。

静压机在地铁上方施工钢板桩案例

来源:苏州一建,上海劲龙机械
