上海前滩四方城项目TRD工法应用

上海前滩四方城项目

1

工程概况

上海前滩四方城项目处于前滩滨江地区中轴线位置,拥有一线滨江资源,具有临水环绿的生态优势。项目规划设计,从城市肌理与城市交通出发,采用都市连桥的方式,将东侧晶耀前滩及前滩中心、西侧滨水景观、北侧东方体育中心连接在一起,形成一个新型的内向化城市街道,涵盖餐厅、商场、共享空间以及丰富的户外便利设施,在服务周边社区的同时,引流和带动商业发展,着力打造开放连续、充满活力的城市标杆地区。


上海前滩四方城项目TRD工法应用

前滩四方城效果图

前滩四方城项目东靠耀龙路,西临前滩大道,北至耀体路,南挨海阳西路。占据前滩19、20、23、27四幅地块,总占地面积6.2万平方米,总建筑面积超过41万平方米。项目位于惠灵顿北侧、晶耀前滩西侧。前滩四方城是前滩CBD最后建设的地区,在地理位置上也是前滩最为核心的地方。

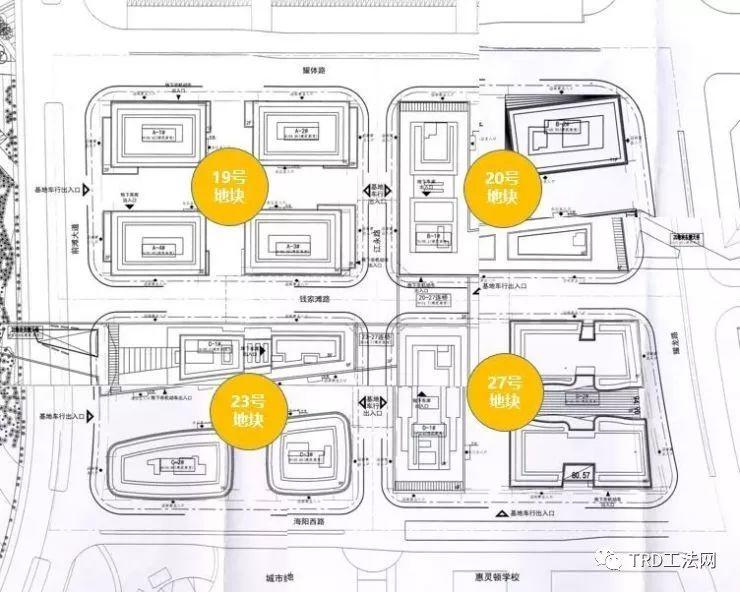

四幅地块的项目概况如下:

19-01地块:规划建设4栋单体建筑,性质为商业+办公,建筑高度均为39.95米、层高9层,总建筑面积约为10.79万平方米,其中地上建筑面积约6.39万平方米、地下建筑面积约为4.39万平方米,容积率4.0。

20-01地块:共有2栋单体建筑,其中一栋为总高8层的商业+办公综合楼,建筑高度38米;另外一栋为总高11层的商办综合楼,建筑高度50米。该地块总建筑面积约为10.26万平方米,其中地上约为6.35万平米,地下约为3.91万平米,容积率4.5

23-01地块:共3栋单体建筑:一栋酒店及商业综合楼,总高8层;两栋商业+办公综合体,总高均为9层。该地块总建筑面积约为9.63万平方米,容积率4.0。

27-01地块 :共有两栋商业+办公综合体建筑:1栋总高7层,1栋总高9层,总建筑面积约为10.36万平方米,容积率4.5。

四幅地块呈田子型布局,将兴建11栋8-11层的甲级写字楼与配套商业,和晶耀前滩共同构成商务办公组团,整个四方城全部由陆家嘴集团投资开发,总投资额在40亿左右。


上海前滩四方城项目TRD工法应用

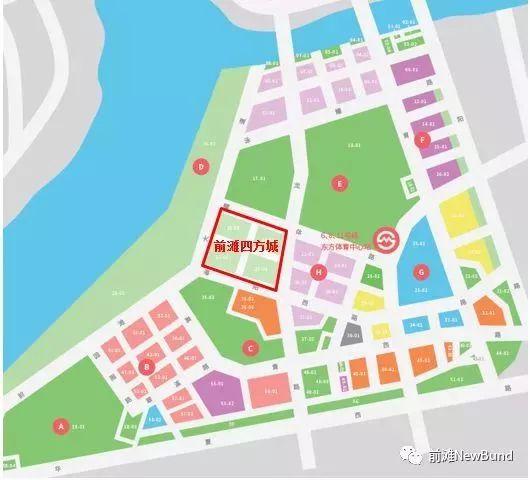

前滩四方城区位图


上海前滩四方城项目TRD工法应用




2

TRD槽壁加固

上海前滩四方城项目TRD工法应用

19号地块

开挖深度14.5m,开挖面积约14300㎡;


20号地块

开挖深度14.5m,开挖面积约13100㎡;


23号地块

开挖深度10.3m,开挖面积约15330㎡;


27号地块

开挖深度10.3m,开挖面积约14740㎡;


上海前滩四方城项目TRD工法应用

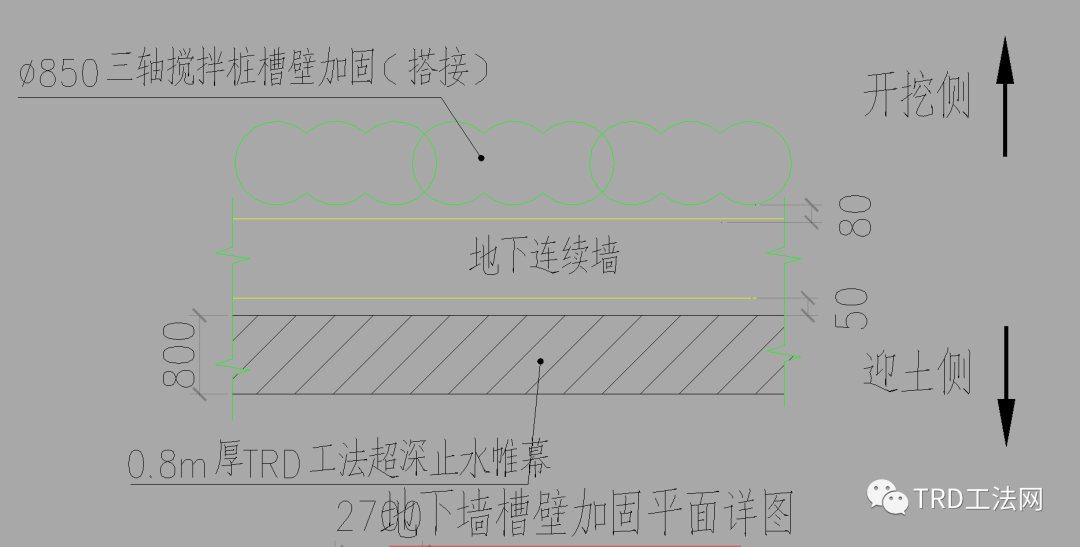

800mm厚、40米深TRD工法槽壁加固

上海前滩四方城项目TRD工法应用

2

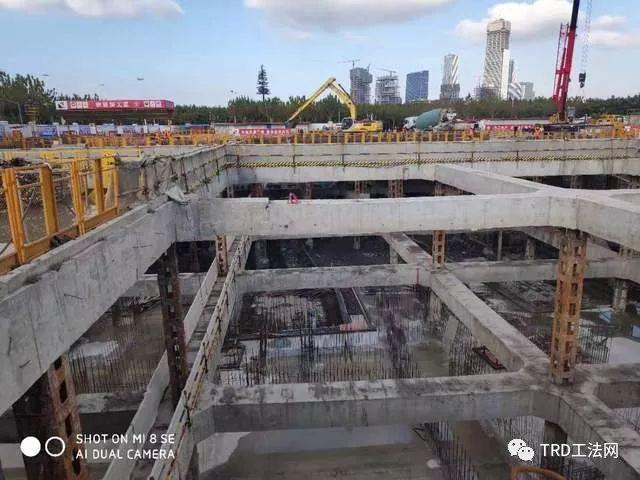

施工现场

上海前滩四方城项目TRD工法应用


TRD工法机施工视频

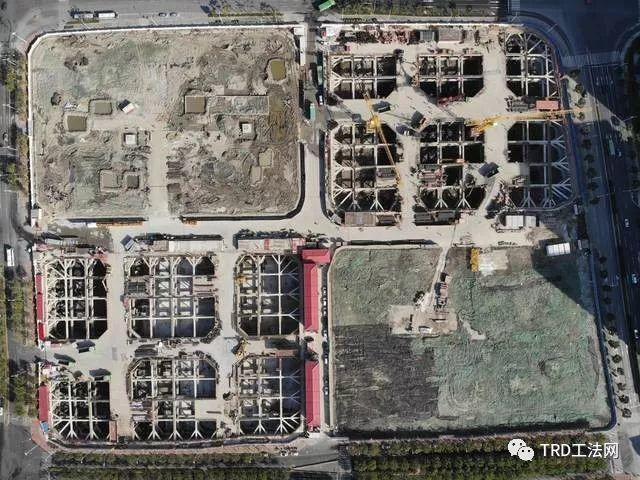

上海前滩四方城项目TRD工法应用四方城建设航拍图

上海前滩四方城项目TRD工法应用


上海前滩四方城项目TRD工法应用

文章
来源


编辑整理:项 敏

如涉侵权请回复公众号


TRD工法


TRD工法(Trench-Cutting & Re-mixing Deep Wall Method),又称等厚度水泥土地下连续墙工法,其基本原理是利用链锯式刀具箱竖直插入地层中,然后作水平横向运动,同时由链条带动刀具作上下的回转运动,搅拌混合原土并灌入水泥浆,形成一定强度和厚度
的墙。

上海前滩四方城项目TRD工法应用


上海前滩四方城项目TRD工法应用


        TRD工法通过水平横向运动成墙,可形成没有接口的等厚连续墙体,其止水防渗效果远远优于柱列式地下连续墙和柱列式搅拌桩加固,其主要特点是环境污染小、成墙连续、表面平整、厚度一致、墙体均匀性好、防渗性能好、施工安全,与传统柱列式地下连续墙相比隔渗,经济性好。

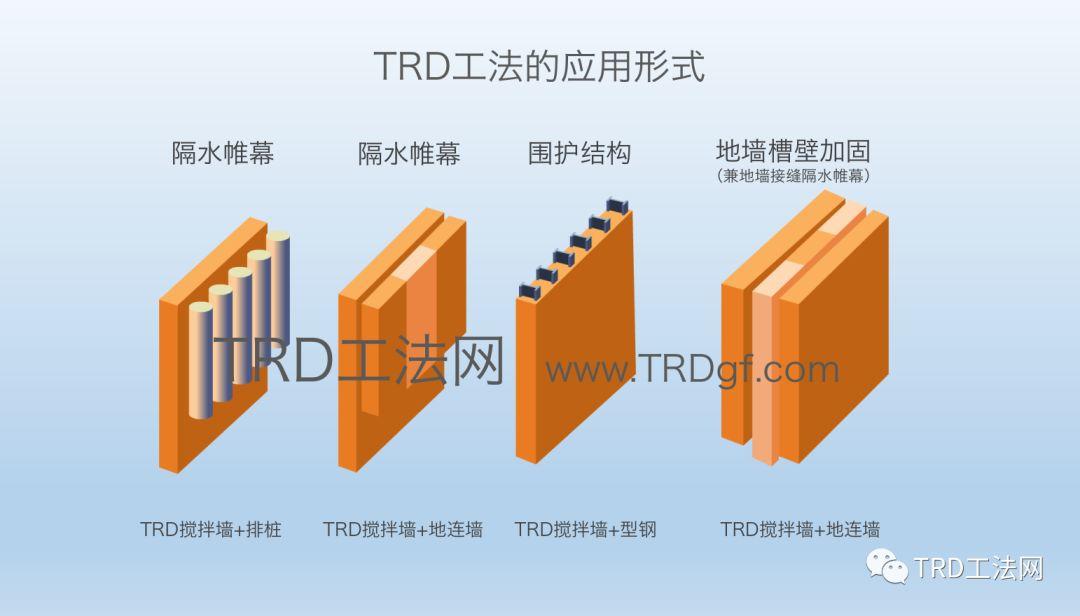

TRD工法适应粘性土、砂土、砂砾及砾石层等地层,在标贯击数达 50~60 击的密实砂层、无侧限抗压强度不大于5MPa的软岩中也具有良好的适用性。可广泛应用于超深隔水帷幕、型钢水泥土搅拌墙、地墙槽壁加固等领域。


上海前滩四方城项目TRD工法应用

上海前滩四方城项目TRD工法应用

上海前滩四方城项目TRD工法应用

—- 精选文章回顾 —-

读懂TRD工法

TRD工法与SMW工法技术经济对比分析

TRD工法与超深三轴,地连墙造价对比分析

TRD工法在城市轨道交通的应用研究与分析

渠式切割水泥土连续墙技术规程

TRD工法在富水层及软岩层中的应用

TRD 在卵石地层中施工的创新及应用
