1 项目概况

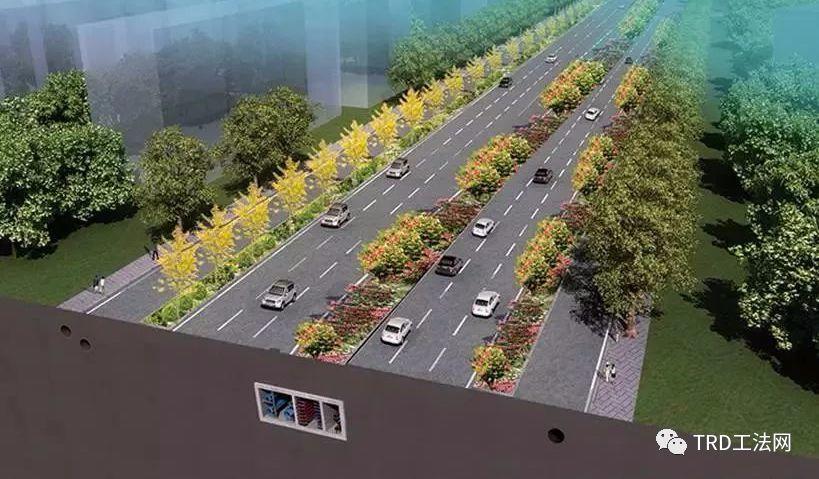

八里湖新区地下综合管廊项目


TRD工法在九江综合管廊应用

九江市八里湖新区首个正式落地的PPP项目,也是省、市PPP示范项目,建成后将是九江市区第一条标准的地下综合管廊。

项目位于八里湖中央商务区内,规划沿十里河北路北侧及文博大道中央绿化带内建设综合管廊,全长约2.8公里,工程投资2.8亿元。项目分两部分实施,其中十里河北路综合管廊全长约1.5公里,主要布置在北侧人行道外侧区域,为两仓断面,分为电力仓及综合仓。主要入廊管线包括:110KV以上高压电缆及35KV、10KV中低压电缆、弱电、供水及中水(预留)。文博大道综合管廊全长约1.3公里,主要布置在中间绿化带内,为仓断面,分别为电力仓、综合仓及燃气仓,主要入廊管线为除雨污水外其他全部市政管线。


TRD工法在九江综合管廊应用


2 施工方案


九江地区特有的高水位砂卵层湖区地质,卵石粒径大于20mm,质量约占总质量50%-60%,最大粒径达200mm以上,施工难度大、施工要求高。

为了有效解决了湖区地质高水位、砂卵层等问题,加快工程建设,地下综合管廊项目引进日本TRD工法工艺,这是项目首次引进TRD工法,也是九江首次运用TRD工法施工。设计墙厚650mm,墙深10-18米。


TRD工法在九江综合管廊应用


TRD工法在九江综合管廊应用

TRD工法是将满足设计深度的附有切割链条以及刀头的切割箱插入地下,在进行纵向切割横向推进成槽的同时,向地基内部注入水泥浆以达到与原状地基的充分混合搅拌在地下形成等厚度连续墙的一种施工工艺,TRD工法的特征是稳定性高、成墙质量好、施工精度高、适应性强、成墙品质均一。TRD工法形成的支护结构止水性能非常好,且成本仅为咬合桩或地连墙等钢筋混凝土结构的一半。与SMW工法相比依靠大功率主机带动1.35米宽的大切割链条能强力深入和适应大部分卵石及中风化地层。

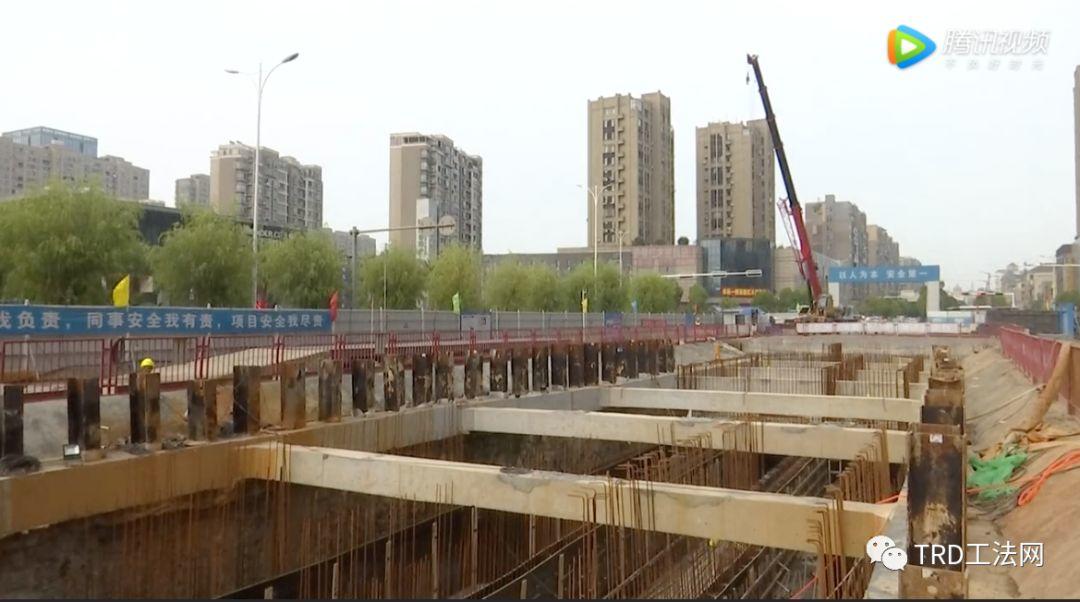

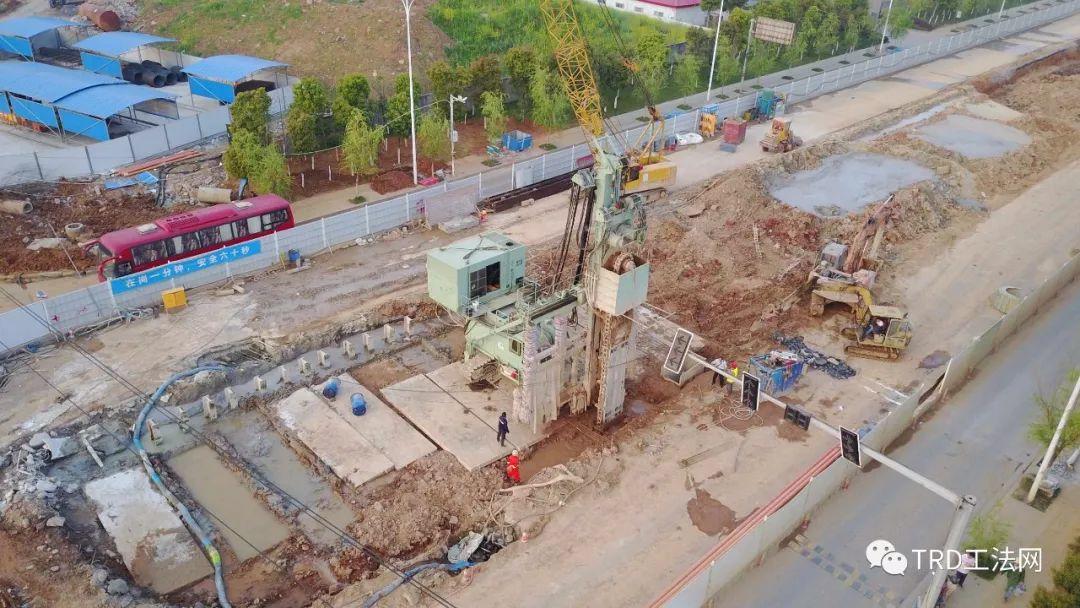

3 施工现场


TRD工法在九江综合管廊应用

TRD工法在九江综合管廊应用


TRD工法在九江综合管廊应用


TRD工法在九江综合管廊应用

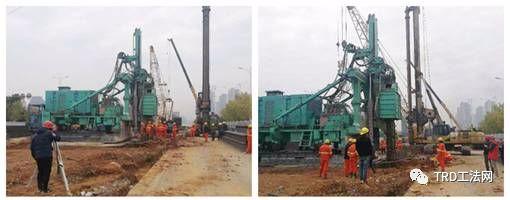

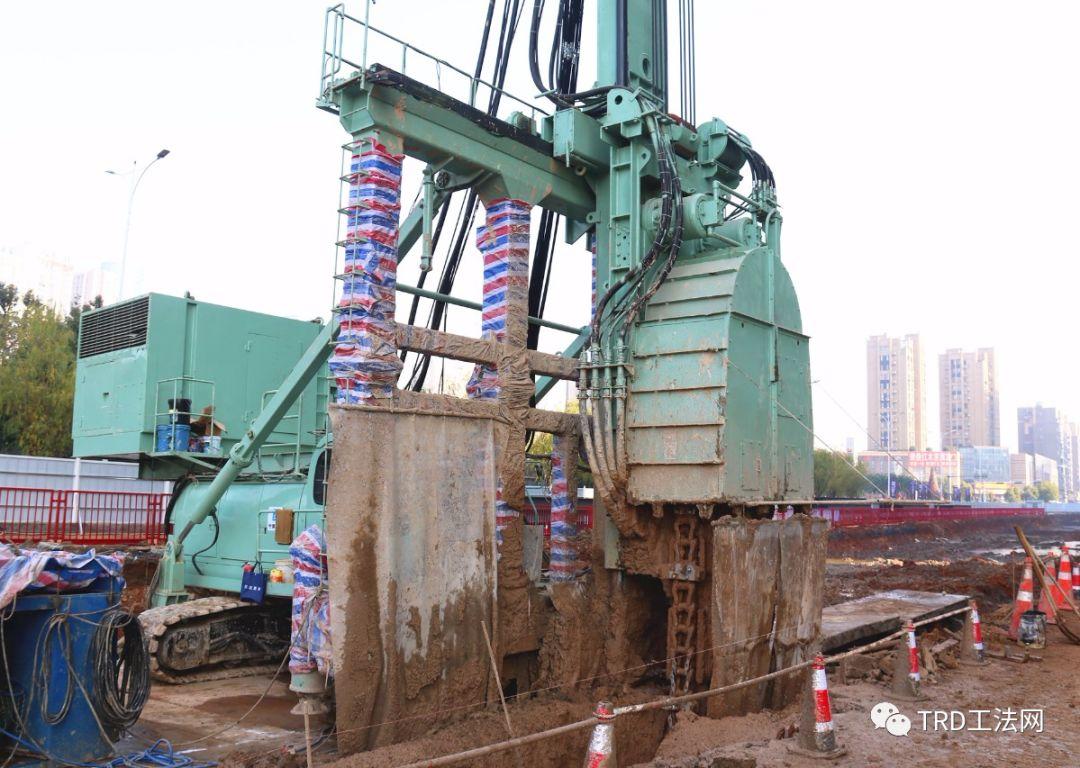

TRD工法桩机


TRD工法在九江综合管廊应用TRD工法在九江综合管廊应用

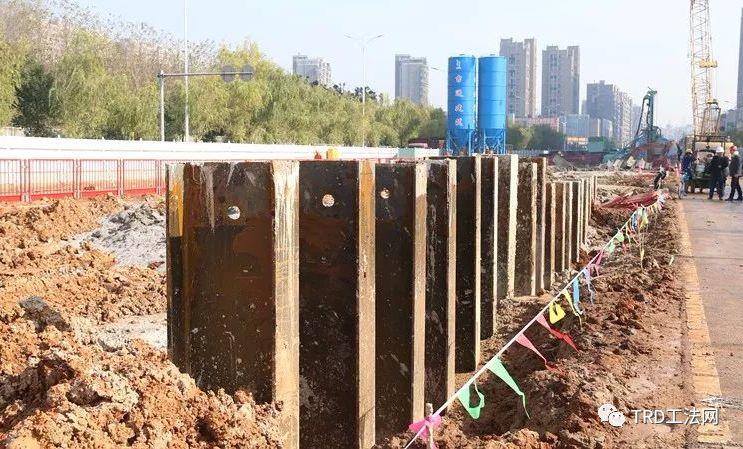

内插H型钢

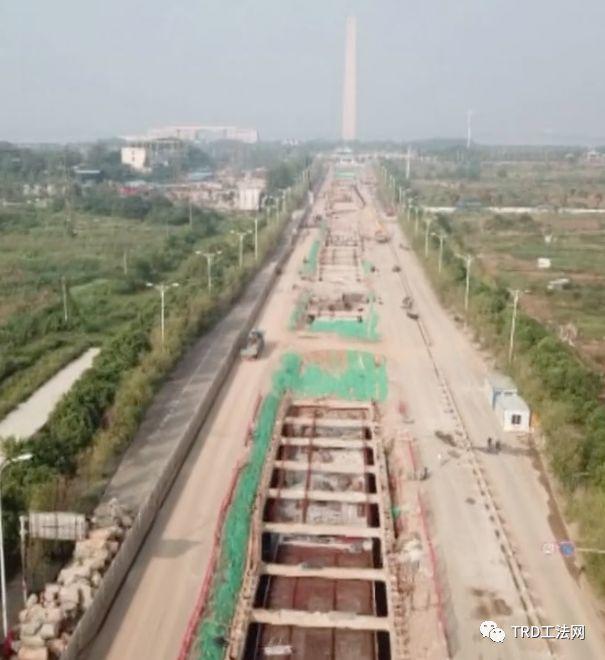

4 最新进展


经过一年多紧张有序的施工后,目前,八里湖新区首个PPP地下综合管廊项目已进入收尾阶段。该项目位于八里湖中央商务区内,全长约2.8公里,工程投资2.8亿元。项目分两部分实施,其中十里河北路综合管廊全长约1.5公里,主要布置在北侧人行道外侧区域,为两仓断面,分为电力仓及综合仓。文博大道综合管廊全长约1.3公里,主要布置在中间绿化带内,为仓断面,分别为电力仓、综合仓及燃气仓,主要入廊管线为除雨污水外其他全部市政管线。项目建成后将成为九江市区第一条标准的地下综合管廊。


媒体报道


来源:中建五局

(如涉侵权,请回复公众号)

编辑整理:

TRD工法

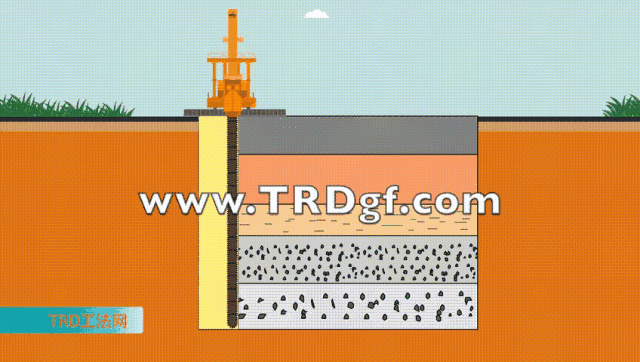

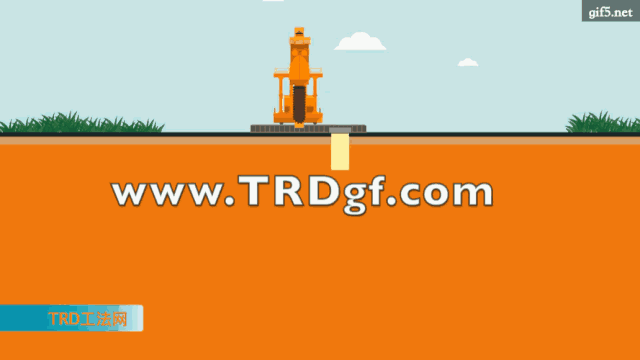

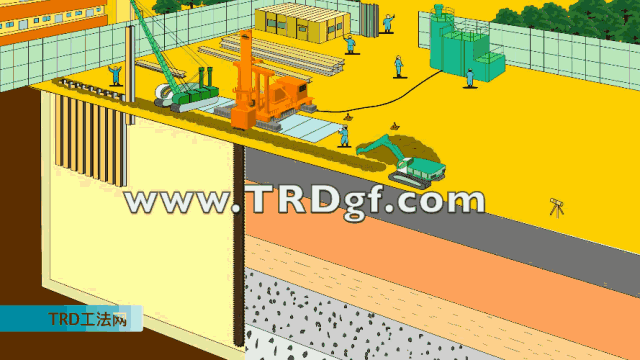

      TRD工法(Trench-Cutting & Re-mixing Deep Wall Method),又称等厚度水泥土地下连续墙工法,其基本原理是利用链锯式刀具箱竖直插入地层中,然后作水平横向运动,同时由链条带动刀具作上下的回转运动,搅拌混合原土并灌入水泥浆,形成一定强度和厚度的墙。


TRD工法在九江综合管廊应用


TRD工法在九江综合管廊应用

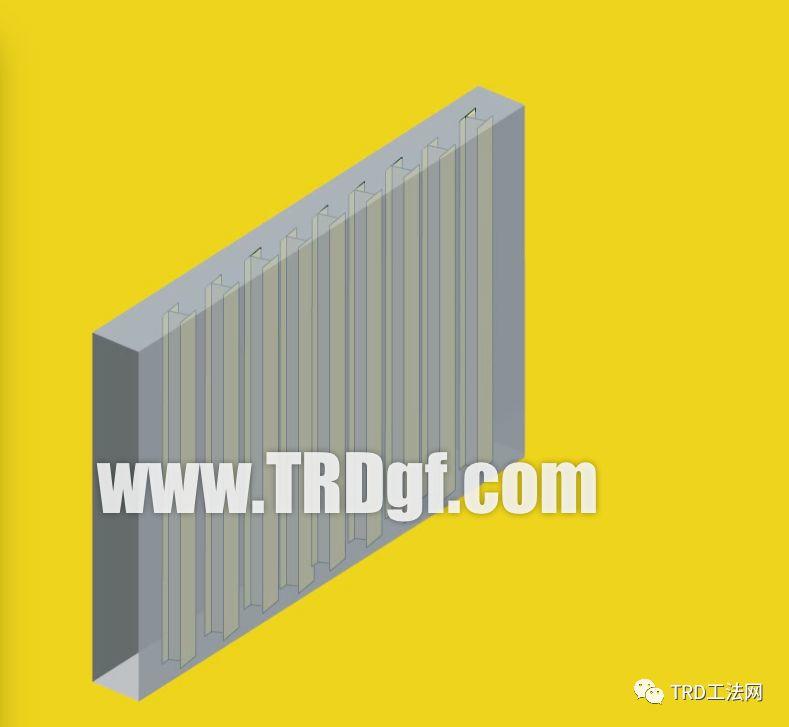

        TRD工法通过水平横向运动成墙,可形成没有接口的等厚连续墙体,其止水防渗效果远远优于柱列式地下连续墙和柱列式搅拌桩加固,其主要特点是环境污染小、成墙连续、表面平整、厚度一致、墙体均匀性好、防渗性能好、施工安全,与传统柱列式地下连续墙相比隔渗,经济性好。

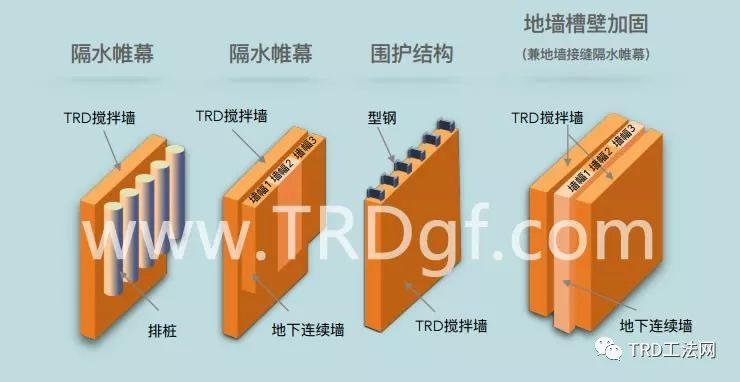

TRD工法适应粘性土、砂土、砂砾及砾石层等地层,在标贯击数达 50~60 击的密实砂层、无侧限抗压强度不大于5MPa的软岩中也具有良好的适用性。可广泛应用于超深隔水帷幕、型钢水泥土搅拌墙、地墙槽壁加固等领域。


TRD工法在九江综合管廊应用

TRD工法在九江综合管廊应用TRD工法在九江综合管廊应用
