MJS工法桩在地下室和地铁连通口的运用

01
工程简介
浙江大学医学院附属邵逸夫医院五期工程位于杭州市江干区浙江大学医学院附属邵逸夫医院大院内,本工程用地面积19708.29㎡,总建筑面积119935㎡。本工程为二幢集专科诊疗中心、国际诊疗中心、急诊中心、预防保健中心、日间护理中心、临床科研和教学及停车功能为一体的综合楼,设3层整体地下室。±0.000为绝对标高6.800,基坑周边自然地面相对标高为-0.200m,基坑安全等级一级。项目北侧临近地铁2号线庆春广场站C出口,地下室边线距离地铁站C出口地连墙约为2.9m。地铁连通口开挖深度为9.28m,开挖尺寸为约4m×10m。
为确保地铁连通口基坑开挖安全,并考虑到周边民宅、交通主干道及已建的2号线地铁隧道等建筑物的保护,根据2020年1月17日地铁公司召开的专家论证会形成的专家意见和2020年3月28日上午邵逸夫医院邀请有关专家召开的论证会意见,地铁连通口围护结构形式改为MJS工法桩,连通口两侧的止水帷幕改为MJS工法桩+插H型钢,但施工中发现地下1m至7m不等均有混凝土障碍物,根据现场实际施工情况,在确保基坑开挖安全和不影响MJS工法桩成桩质量的前提下,后经设计院、总包和监理开会讨论连通口两侧的止水帷幕改为MJS工法桩+插φ150mm无缝钢管钢管。

MJS工法桩在地下室和地铁连通口的运用

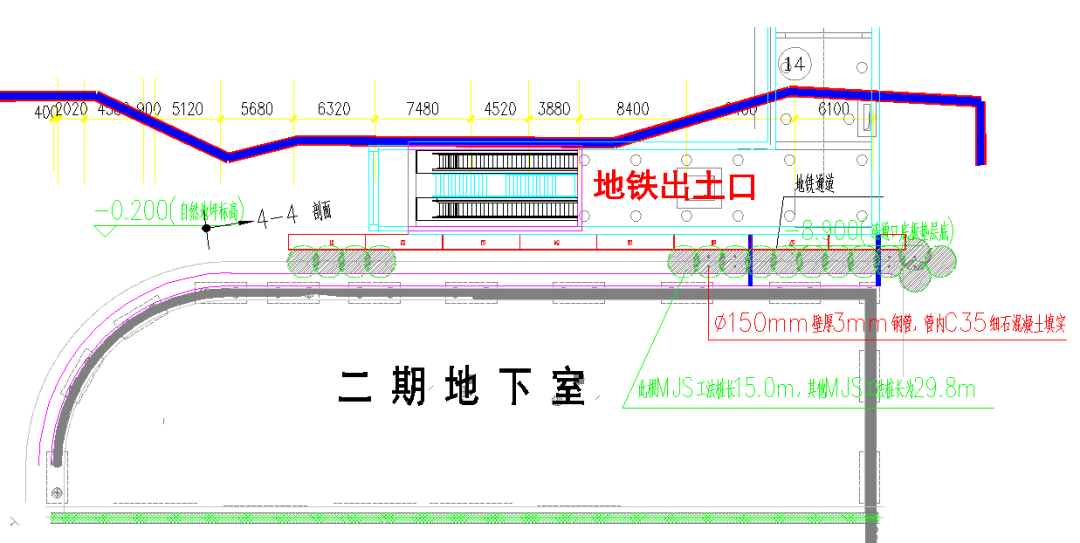

基坑平面布置图
MJS工法桩在地下室和地铁连通口的运用

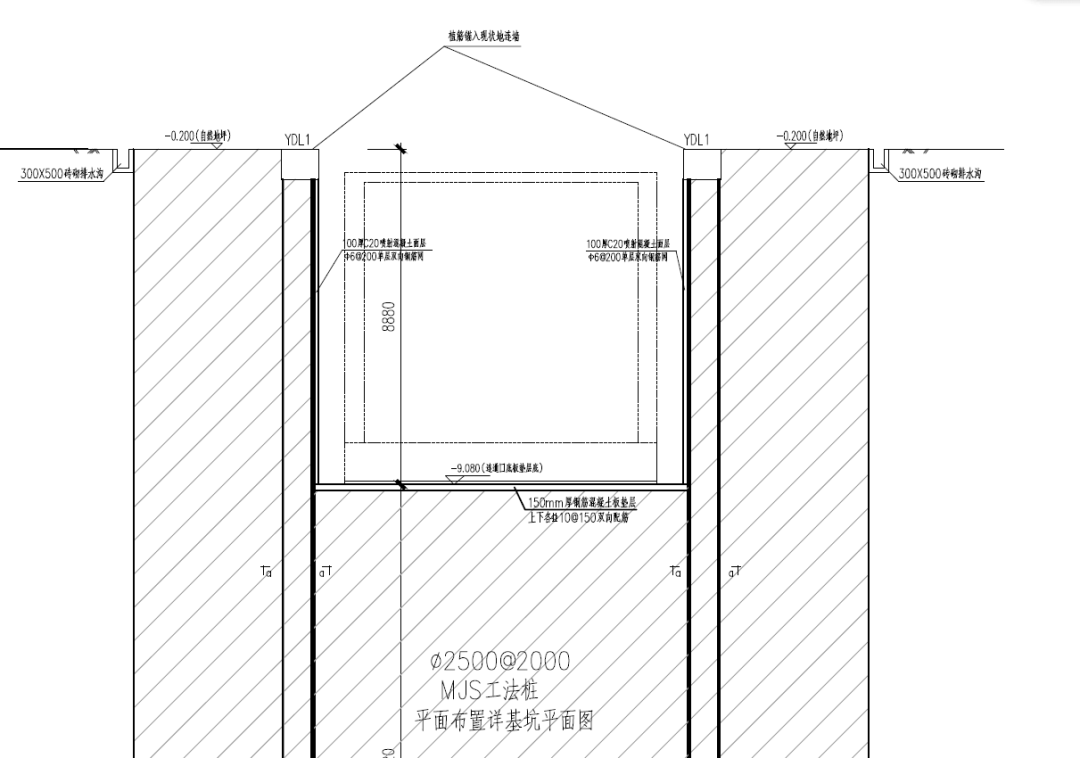

地铁连通口剖面

02
施工难点
1、 施工作业区紧邻地铁2号线出入口,施工作业可能对来往人流产生影响。
2、 施工深度范围内有深厚的粉土层,引孔及MJS施工过程中容易产生孔壁坍塌,造成埋钻现象;
3、 MJS工法桩紧临2号线施工,地内压力控制不当易造成对地铁出入口的变形。
4、 本项目场地均是混凝土浇筑的硬化场地,MJS施工区地下均有1~7m不等混凝土障碍,会影响引孔质量。
5、 施工场地小,现场无法挖掘泥浆池,且工地处于市区,泥浆外运困难。
03
施工概要
本工程MJS工法桩设计桩径2500mm,搭接500mm,间距2000mm,共16根。Φ150mm无缝钢管长12m共8根。MJS工法桩设计工程量如下表。

MJS工法桩在地下室和地铁连通口的运用
MJS工法桩在地下室和地铁连通口的运用

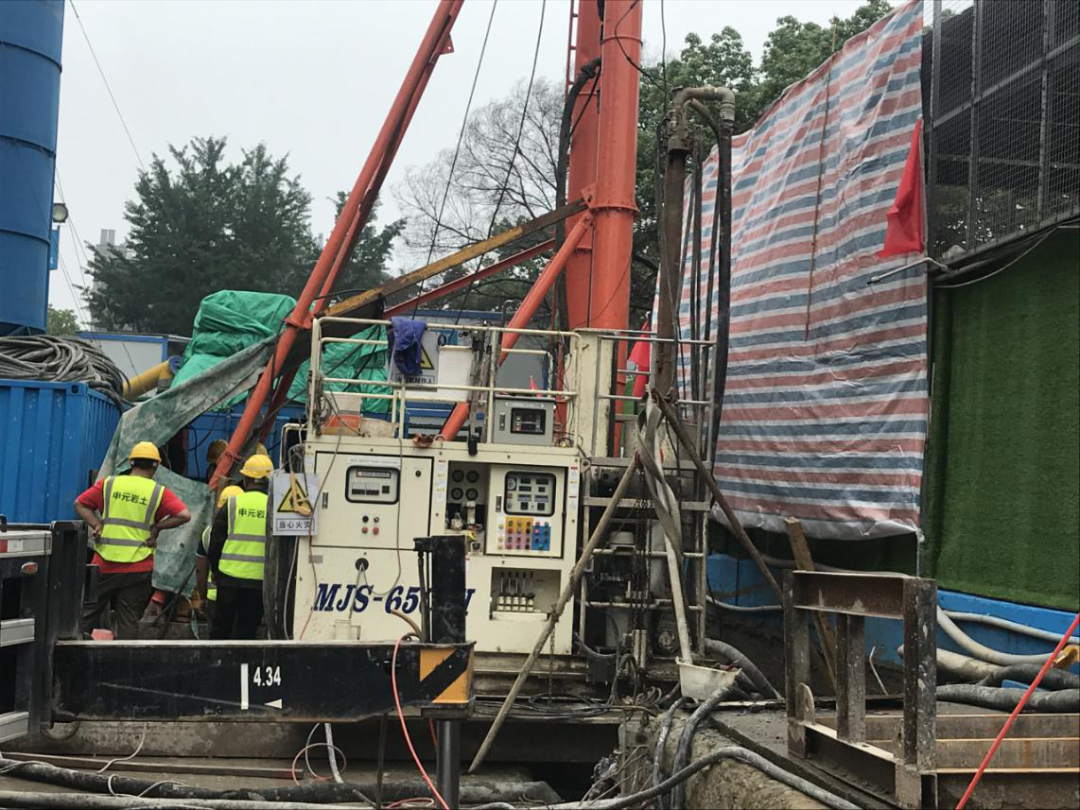

MJS工法桩施工
MJS工法桩在地下室和地铁连通口的运用

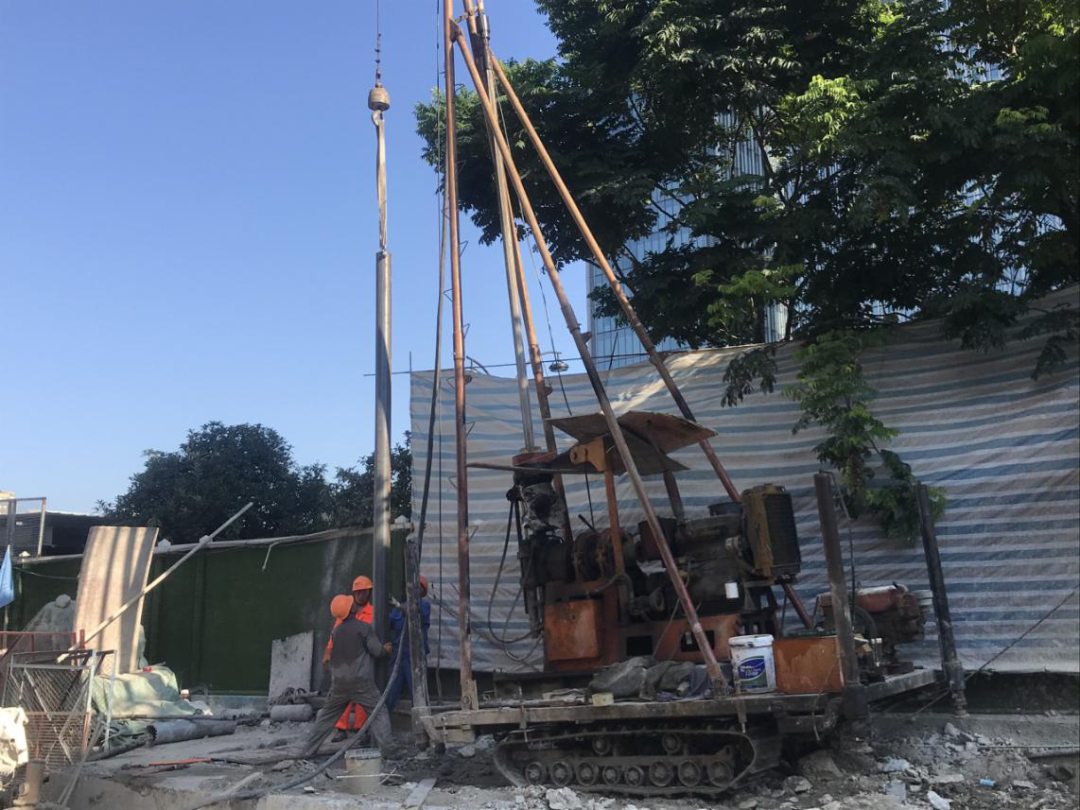

MJS施工完后再引孔插无缝钢管
MJS工法桩在地下室和地铁连通口的运用

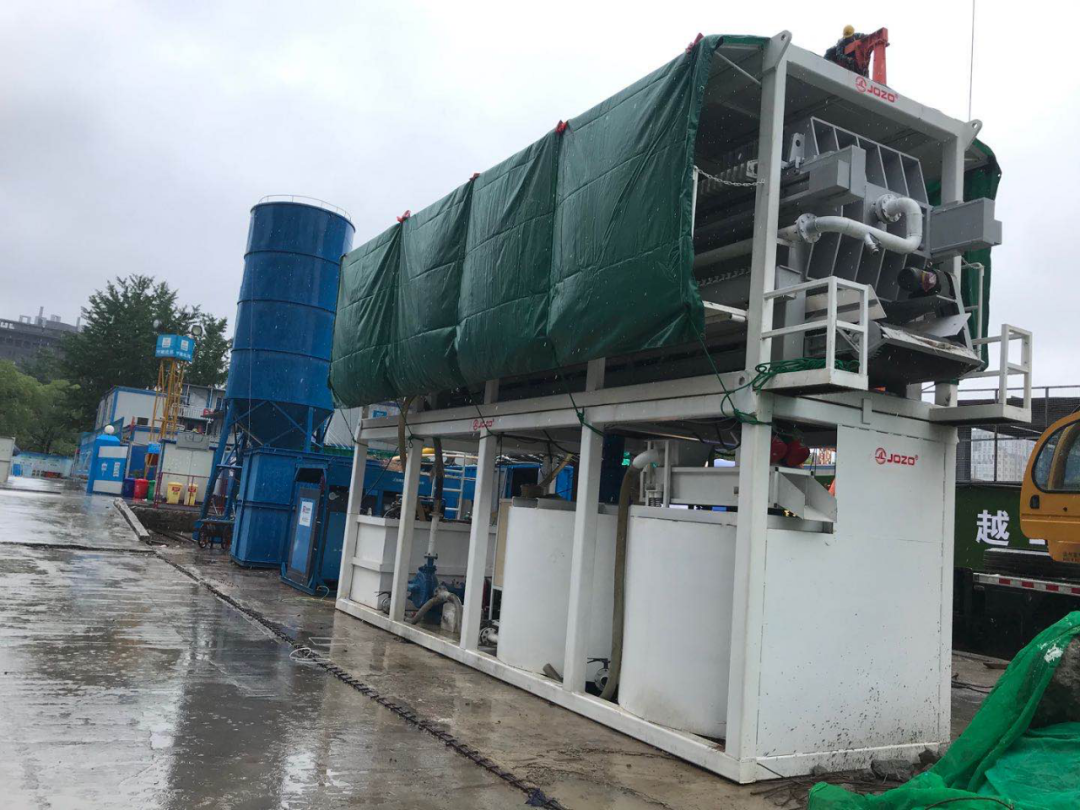

将置换废浆进行泥水分离

04
结     语

地铁连通口采用MJS工法桩在传统高压喷射注浆工艺的基础上,采用了独特的多孔管和前端造成装置,实现了孔内强制排浆和地内压力监测,并通过调整强制排浆量来控制地内压力,大幅度减少对地铁周围环境的影响,施工质量可控,加固体强度高,止水效果较好,适应性强,对运营中地铁线隧道及周边环境和构筑物影响小。

来源:MJS工法信息网
