TRD工法在紧邻地铁深基坑的应用

工程概况

随着经济迅速发展,我国城市以全新的面貌出现在城市化进程的大潮中,地铁建设是城市化代表之一。随着地铁建设不断增多,临近地铁的深基坑工程对地铁的保护越来越被业主、设计重视。对深基坑进行挖掘时,必会面临基坑周边土体应力释放、产生变形及地下水渗流、渗漏等问题,从而引起周围环境的变化,最终造成附近建筑的下沉、地下管道的错位、基础设施的破坏。本案为杭政储出(2013)48号地块项目地下室基坑围护,位于浙江省杭州市江干区鸿泰路与明月桥路交叉口,紧邻杭州地铁一、四号线盾构轨道与地铁彭埠站出站口B出口,本案东南角地下室外墙距出B站口垂直升降电梯仅2米,南侧地下室外墙距地铁盾构轨道距离约10米。


TRD工法在紧邻地铁深基坑的应用本案地理位置


TRD工法在紧邻地铁深基坑的应用

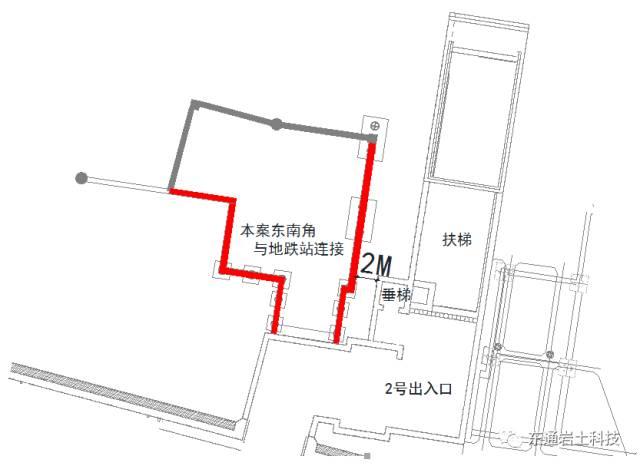

本案东南角外墙与地铁关系


鉴于本案与地铁的特殊关系,该区域对变形,抗渗等控制要求都极其敏感。传统工艺作业面达不到要求,传统工艺机械施工对已经投入使用的地铁结构使用安全影响极大。在浙江省建筑设计研究院和业主极其慎重考虑之下,选用TRD工法(水泥土地下连续墙内插H700型钢)对该区域进行基坑围护施工作业。


TRD工法在紧邻地铁深基坑的应用

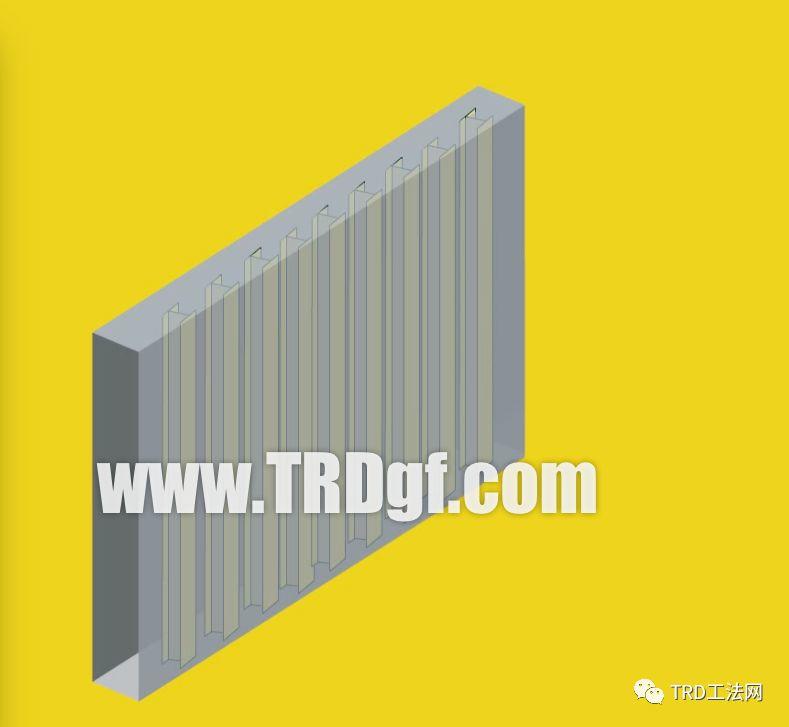

TRD工法+H型钢 围护结构

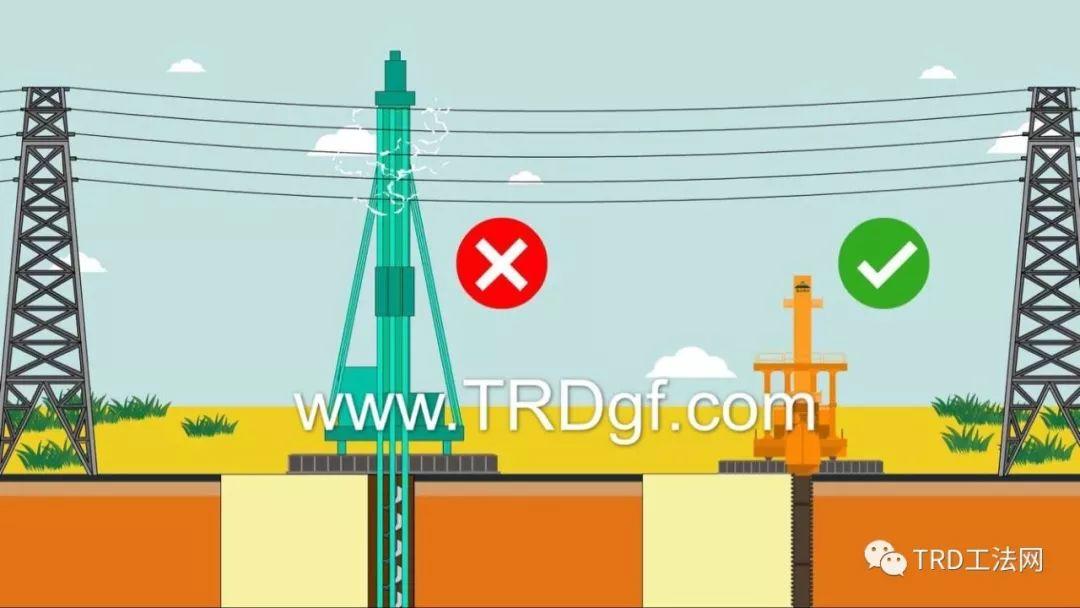

TRD工法优势:适用于粘性土层、淤泥、砂层、卵石等各类地层;围护体全程无缝、无接头、无缺陷;整体性好,兼具止水与围护作用,可根据保护要求,调节型钢布置间距,来满足要求;对环境影响小,产生泥浆量小,一方土置换0.3方干土,无噪音,可以做到24小时连续施工,对环境几乎不造成影响;占用作业场地小,仅需要型钢堆放场地和普通机械设备场地,机械设备高度小,仅10米高度。


TRD工法在紧邻地铁深基坑的应用

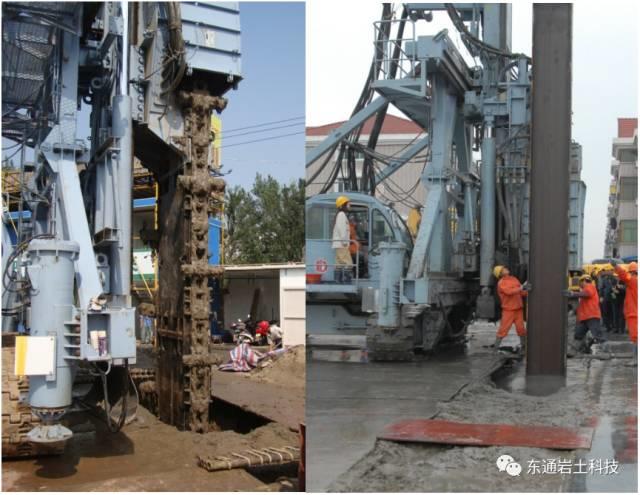

施工现场


TRD工法在紧邻地铁深基坑的应用

TRD现场施工


TRD 工法实施效果


TRD工法紧邻地铁边的应用,保证了基坑安全、地铁安全,缩短了该区域施工周期,创造了极好经济、社会效益。


来源:东通岩土科技

(如涉侵权,请回复公众号)

编辑整理:

TRD工法

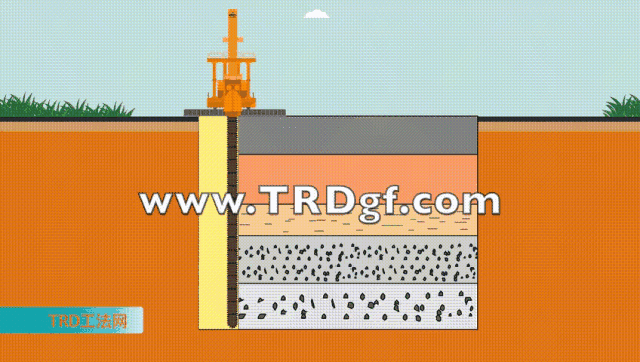

      TRD工法(Trench-Cutting & Re-mixing Deep Wall Method),又称等厚度水泥土地下连续墙工法,其基本原理是利用链锯式刀具箱竖直插入地层中,然后作水平横向运动,同时由链条带动刀具作上下的回转运动,搅拌混合原土并灌入水泥浆,形成一定强度和厚度的墙。


TRD工法在紧邻地铁深基坑的应用


        TRD工法通过水平横向运动成墙,可形成没有接口的等厚连续墙体,其止水防渗效果远远优于柱列式地下连续墙和柱列式搅拌桩加固,其主要特点是环境污染小、成墙连续、表面平整、厚度一致、墙体均匀性好、防渗性能好、施工安全,与传统柱列式地下连续墙相比隔渗,经济性好。

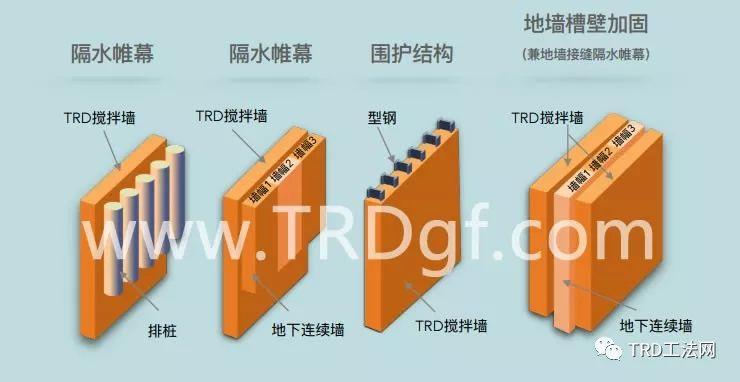

TRD工法适应粘性土、砂土、砂砾及砾石层等地层,在标贯击数达 50~60 击的密实砂层、无侧限抗压强度不大于5MPa的软岩中也具有良好的适用性。可广泛应用于超深隔水帷幕、型钢水泥土搅拌墙、地墙槽壁加固等领域。


TRD工法在紧邻地铁深基坑的应用
